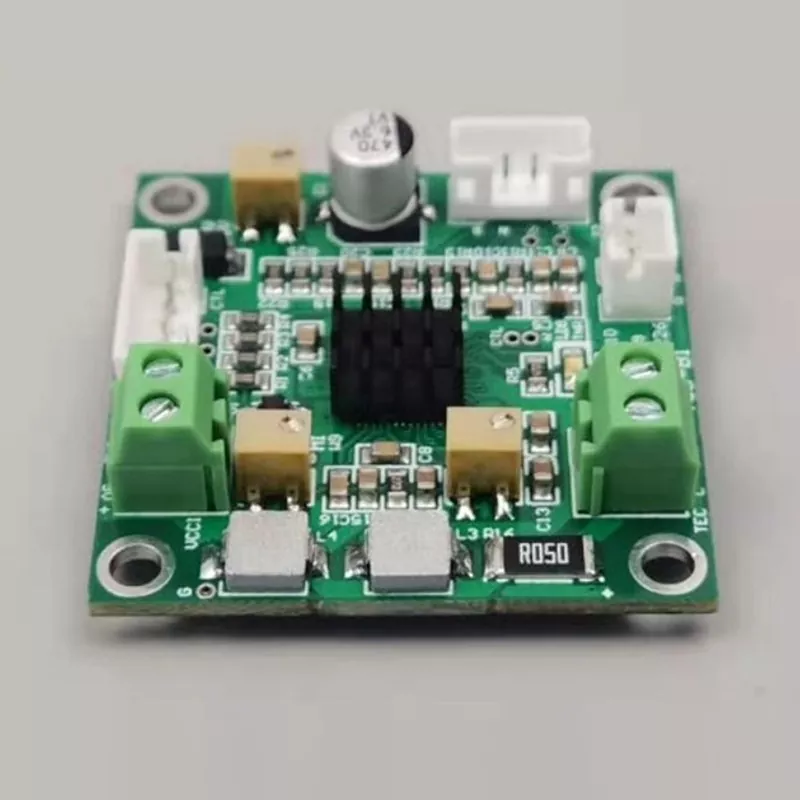

Pengawal Suhu ATC-M1 dengan PID Kitaran Pendek

X-Meritan membangunkan bahan termoelektrik, penyejuk, komponen NTC dan pengawal suhu untuk pengurusan haba semikonduktor. Pengawal Suhu ATC-M1 dengan PID Kitaran Pendek menggabungkan papan 34mm x 20mm padat dengan kawalan PID kitaran pendek, maklum balas suhu 10K NTC dan kawalan output TEC untuk objek mikro dengan inersia haba yang rendah. Ia beroperasi pada 3.0V–5.0V DC, menyokong julat suhu lalai +10 hingga +40 darjah C, dan mempunyai suhu set lalai kilang 25 darjah C. Suhu boleh dilaraskan melalui potensiometer W9 atau input analog, dengan kestabilan kawalan suhu yang ditetapkan 0.001 darjah C.

Ciri-ciri Utama

Kawalan PID Kitaran Pendek

Pengawal Suhu ATC-M1 dengan PID Kitaran Pendek menggunakan pendekatan maklum balas PID kitaran pendek yang direka untuk objek mikro dengan inersia haba yang rendah. Tindakan pembetulan yang kerap membantu pengawal bertindak balas terhadap perubahan dalam keadaan terma objek terkawal tanpa bergantung pada tindak balas terma yang lebih besar yang dikaitkan dengan sistem konvensional.

Struktur Papan Padat

Dengan dimensi hanya 34mm x 20mm dan jumlah ketinggian 15.5mm, ATC-M1 sesuai untuk pemasangan kawalan terma padat. Faktor bentuknya yang kecil amat relevan dengan struktur optik kecil, penderiaan dan elektronik di mana ruang dalaman yang tersedia adalah terhad.

Kawalan Output TEC

Pengawal direka untuk berfungsi dengan komponen penyejukan termoelektrik. Arus TEC maksimumnya ialah 2.5A, manakala voltan TEC maksimum ialah 4.3V pada bekalan 5V atau 2.5V pada bekalan 3.3V. Had yang ditentukan ini menyediakan asas yang jelas untuk memadankan pengawal dengan sistem TEC yang berkaitan.

Maklum Balas Suhu

Sensor 10K NTC digunakan untuk pengukuran suhu dan maklum balas. Kestabilan kawalan suhu yang ditentukan ialah 0.001 darjah C, memberikan ketepatan yang diperlukan untuk aplikasi di mana variasi suhu yang kecil boleh menjejaskan keadaan operasi komponen sensitif suhu.

Data Teknikal

Perbandingan Reka Bentuk

Kawasan Permohonan

1. Fotonik: X-Meritan mengenal pasti aplikasi fotonik termasuk penyejukan pengesan. Struktur pengawal padat dan fungsi maklum balas suhu menyediakan elemen kawalan yang sesuai untuk pemasangan penyejukan termoelektrik kecil.

2. Telekomunikasi: Julat aplikasi syarikat termasuk penstabilan haba dan penyejukan komponen telekom. Peraturan suhu yang tepat boleh digabungkan ke dalam seni bina pengurusan terma padat.

3. Peralatan Perubatan: X-Meritan menyenaraikan penguat PCR dan aplikasi berkaitan suhu dalam perubatan. Kawalan suhu ialah bahagian penting sistem di mana keadaan operasi bergantung pada persekitaran terma terkawal.

4. Penderiaan Aeroangkasa: Aplikasi aeroangkasa syarikat termasuk penderia pengesanan ais, penderia fluks haba dan penderia IR. Komponen kawalan terma padat boleh membentuk sebahagian daripada sistem penderiaan sensitif suhu.

5. Elektronik Automotif: X-Meritan juga mengenal pasti penstabilan haba untuk LiDAR, AR dan pengesan, memperluaskan perkaitan kawalan termoelektrik padat kepada aplikasi penderiaan automotif dan elektronik. Pengawal Suhu ATC-M1 dengan PID Kitaran Pendek boleh dipertimbangkan untuk seni bina pengurusan terma padat di mana objek terkawal mempunyai jisim haba yang kecil.

Integrasi Sistem

1. Had Elektrik TEC: Pengawal Suhu ATC-M1 dengan PID Kitaran Pendek beroperasi dalam voltan maksimum dan nilai arus yang ditentukan.

2. Maklum Balas Suhu: Input 10K NTC menyediakan laluan maklum balas suhu untuk sistem kawalan.

3. Julat Suhu: Julat kawalan suhu lalai ialah +10 hingga +40 darjah C, dengan suhu set lalai kilang 25 darjah C.

4. Tetapan Output: Voltan keluaran maksimum lalai kilang ialah 2.0V, manakala arus keluaran maksimum lalai kilang ialah 1.0A.

5. Kaedah Pelarasan: Pelarasan suhu boleh dilakukan melalui potensiometer W9 dan input suhu analog turut disokong.

6. Konfigurasi Produk: Untuk aplikasi yang memerlukan konfigurasi berbeza, X-Meritan menyatakan bahawa produk boleh dihasilkan mengikut lukisan atau sampel. Proses perkhidmatan termasuk komunikasi peringkat awal, pengesahan sampel dan pengeluaran selepas pengesahan.

Keupayaan X-Meritan

ATC-M1 adalah sebahagian daripada portfolio teknologi termoelektrik X-Meritan, yang meliputi bahan termoelektrik, penyejuk termoelektrik, pemasangan TEC, komponen NTC dan pengawal suhu. Struktur produk ini menghubungkan papan kawalan suhu dengan komponen termoelektrik dan elemen penderiaan yang digunakan dalam sistem pengurusan terma padat.

Rantaian Teknologi Termoelektrik Lengkap

Keupayaan X-Meritan meliputi pembangunan bahan termoelektrik, penyesuaian komponen teras dan reka bentuk penyelesaian pelesapan haba. Untuk ATC-M1, skop teknikal ini berkaitan secara langsung dengan kawalan output TEC, maklum balas suhu NTC dan keperluan pengurusan terma pemasangan elektronik dan optik padat.

5 Bidang Aplikasi Utama

X-Meritan melaporkan aplikasi merentasi lima bidang utama: komunikasi gentian optik, peralatan perubatan industri, elektronik automotif pintar, elektronik pengguna dan institusi penyelidikan. Kawasan aplikasi ini menyediakan latar belakang teknikal yang berkaitan untuk ATC-M1, terutamanya apabila penyejukan termoelektrik padat dan suhu operasi terkawal diperlukan.

Kerjasama Syarikat Fortune 500

X-Meritan menyatakan bahawa ia bekerjasama dengan syarikat Fortune 500 dan beberapa makmal utama negara. Pengalaman ini berkaitan dengan pembangunan dan aplikasi komponen termoelektrik dan teknologi kawalan suhu yang digunakan dalam sistem pengurusan elektronik dan terma khusus.

Pelbagai Proses Pengilangan

Peralatan pengeluaran yang disenaraikan oleh X-Meritan termasuk relau pencelup timah, mesin acuan ayunan getaran, mesin kimpalan, ketuhar, mesin pendispensan, mesin pengedap automatik, peralatan pematerian aliran semula dan mesin pencetak automatik sepenuhnya. Proses pembuatan ini menyokong pengeluaran komponen berkaitan termoelektrik dan produk kawalan suhu elektronik.

55% Pengagihan Pasaran Eropah

X-Meritan melaporkan bahawa Eropah mewakili 55% daripada pengedaran pasaran antarabangsanya, manakala Amerika Utara menyumbang 15%, Asia Tenggara 15% dan pasaran lain 15%. Latar belakang aplikasi antarabangsa menyokong pengalaman syarikat dalam membekalkan produk termoelektrik dan pengurusan suhu untuk persekitaran teknikal yang berbeza.

6. Sokongan Penyelesaian Terma Bersepadu

Di luar komponen kawalan suhu individu, X-Meritan menyediakan reka bentuk penyelesaian pelesapan haba dan sokongan pemilihan produk. Ini membolehkan Pengawal Suhu ATC-M1 dengan PID Kitaran Pendek dipertimbangkan bersama penyejuk termoelektrik, komponen NTC dan keperluan pengurusan terma yang sepadan dan bukannya sebagai papan kawalan terpencil.

Soalan Lazim

S: Apakah jenis penderia suhu yang digunakan oleh ATC-M1?

J: Ia menggunakan penderia suhu 10K NTC untuk pengukuran suhu dan maklum balas.

S: Apakah kestabilan kawalan suhu?

A: Kestabilan kawalan suhu yang ditentukan ialah 0.001 darjah C.

S: Apakah arus TEC maksimum?

A: Arus TEC maksimum ialah 2.5A.

S: Apakah saiz pengawal?

J: Pengawal Suhu ATC-M1 dengan PID Kitaran Pendek mempunyai dimensi papan 34mm x 20mm, dengan jumlah ketinggian 15.5mm.

S: Apakah tetapan suhu lalai?

J: Suhu set lalai kilang ialah 25 darjah C, dengan julat kawalan lalai +10 hingga +40 darjah C.

S: Bolehkah X-Meritan membangunkan produk mengikut lukisan atau sampel?

A: Ya. X-Meritan menyatakan bahawa ia boleh menghasilkan produk mengikut lukisan atau sampel, dengan pengesahan sampel sebelum pengeluaran.
