X-Meritan mengeluarkan Pengawal Suhu TCB-SS dengan Saiz Ultra-Kompak dan Direka untuk aplikasi TEC Mikro di mana ruang papan, kestabilan suhu dan output TEC terkawal perlu dipertimbangkan bersama. TCB-SS menyepadukan penderiaan suhu dan pemanduan TEC pada papan kawalan kecil, membolehkan TEC Mikro dikawal melalui gelung kawalan suhu berasaskan maklum balas.
Pengawal direka bentuk mengikut format papan padat dan bukannya seni bina kawalan suhu tujuan umum. Ia menggunakan penderia 10K NTC sebagai input pengesan suhu lalai dan menyokong voltan TEC lalai 4.5V dengan arus TEC maksimum 3A, menjadikan papan sesuai untuk sistem pengurusan haba kecil.
|
Voltan bekalan papan (DC) |
5V ±10% |
|
Kecekapan output |
>94% |
|
voltan TEC |
4.5V (lalai) |
|
Arus TEC |
3A (maksimum) |
|
Penderia kawalan suhu |
10K NTC (nilai B lalai: 3950) |
|
Ketepatan kawalan suhu |
0.01° |
|
Tetapkan ketepatan suhu |
0.01° |
|
Julat pengukuran kawalan suhu |
-60°C hingga +170°C |
|
Kawal julat suhu |
-20°C hingga +100°C |
|
Tetapan kilang lalai |
25°C |
10K NTC mengesan perubahan suhu dan menghantar isyarat kepada pengawal.
Pengawal membandingkan suhu yang diukur dengan nilai sasaran dan mengawal output Micro TEC melalui kawalan PID.
Output berterusan melaraskan pemacu TEC semasa operasi dan bukannya hanya bergantung pada suis hidup/mati yang mudah.

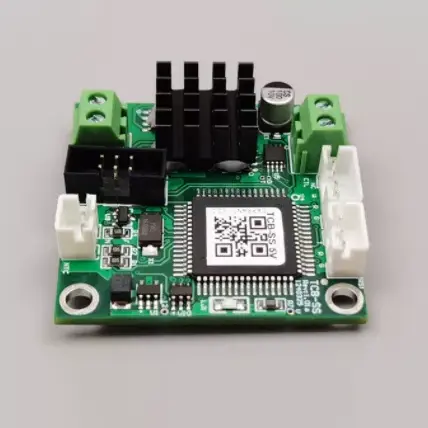

Berukuran 4 cm × 4 cm × 1.28 cm, Pengawal Suhu TCB-SS dengan Saiz Ultra-Kompak dan Direka untuk Mikro TEC direka bentuk untuk sistem Micro TEC dengan ruang pemasangan terhad.
Pengawal menyediakan ketepatan kawalan suhu 0.01°C dan ketepatan suhu set 0.01°C untuk pengawalseliaan haba yang tepat.
Dengan kecekapan output melebihi 94%, pengawal menyediakan pemanduan TEC yang cekap dalam sistem kawalan suhu padat.
Voltan TEC lalai ialah 4.5V, dengan arus TEC maksimum 3A, untuk aplikasi Micro TEC yang serasi.
Penderia lalai ialah 10K NTC dengan nilai B 3950, memberikan maklum balas suhu untuk gelung kawalan.
Julat pengukuran kawalan suhu ialah -60°C hingga +170°C, manakala julat suhu kawalan yang ditentukan ialah -20°C hingga +100°C.
Fungsi terbina dalam termasuk arus lebih, voltan lampau, pengehadan suhu dan pengesanan litar terbuka/pintas TEC untuk memantau pengawal dan TEC yang disambungkan semasa operasi.
|
item |
Konfigurasi Standard |
|
Jenis TEC |
TEC mikro |
|
Voltan TEC |
4.5V Lalai |
|
Arus TEC |
3A Maksimum |
|
Penderia Suhu |
10K NTC |
|
NTC B-Nilai |
3950 Lalai |
|
Bekalan Papan |
5V ±10% DC |
|
Julat Kawalan |
-20°C hingga +100°C |
Sebelum penyepaduan, keperluan elektrik TEC, ciri-ciri NTC, suhu sasaran, dan bekalan papan hendaklah diperiksa mengikut spesifikasi pengawal.
Pengawal Suhu TCB-SS dengan Saiz Ultra-Kompak dan Direka bentuk untuk TEC Mikro menyediakan kawalan suhu padat untuk modul optik yang memerlukan keadaan terma yang stabil.
Ia boleh memacu Micro TEC yang serasi untuk mengawal suhu diod laser dalam sistem optik padat.
Pengawal padat sesuai untuk instrumen makmal yang memerlukan peraturan suhu berasaskan TEC Mikro dalam ruang pemasangan yang terhad.
TCB-SS menyokong kawalan suhu dalam peranti diagnostik padat di mana saiz papan dan peraturan terma adalah faktor reka bentuk yang penting.
Pengawal boleh disepadukan dengan sistem Micro TEC untuk pengawalan suhu pengesan inframerah sensitif suhu dan penderia CCD.
A1: Pengawal Suhu TCB-SS dengan Saiz Ultra-Kompak dan Direka untuk Mikro TEC direka bentuk untuk aplikasi Micro TEC. TEC yang disambungkan hendaklah diperiksa terhadap voltan TEC lalai 4.5V yang ditentukan dan arus maksimum 3A.
A2: Konfigurasi pengesan suhu lalai ialah 10K NTC dengan nilai B 3950. Keperluan penderia lain hendaklah disahkan semasa spesifikasi projek.
A3: Julat pengukuran kawalan suhu ialah -60°C hingga +170°C, manakala julat suhu kawalan yang ditentukan ialah -20°C hingga +100°C. Julat ukuran menunjukkan keupayaan pengesan suhu, manakala julat kawalan mentakrifkan julat peraturan suhu yang ditentukan.
A4: Voltan bekalan papan ialah 5V ±10% DC. Sistem harus menyediakan sumber kuasa yang sesuai yang kekal dalam julat input yang ditentukan ini.
A5: Arus TEC maksimum yang ditentukan ialah 3A, dengan voltan TEC lalai 4.5V. TEC yang disambungkan sebenar hendaklah dipilih mengikut keperluan elektrik dan had pengawalnya.
A6: Ketepatan kawalan suhu yang dinyatakan ialah 0.01°C, dan ketepatan suhu yang ditetapkan juga dinyatakan sebagai 0.01°C.
A7: Pengawal termasuk perlindungan arus lampau, perlindungan voltan lampau, pengehadan suhu, dan pengesanan litar terbuka dan litar pintas TEC.
