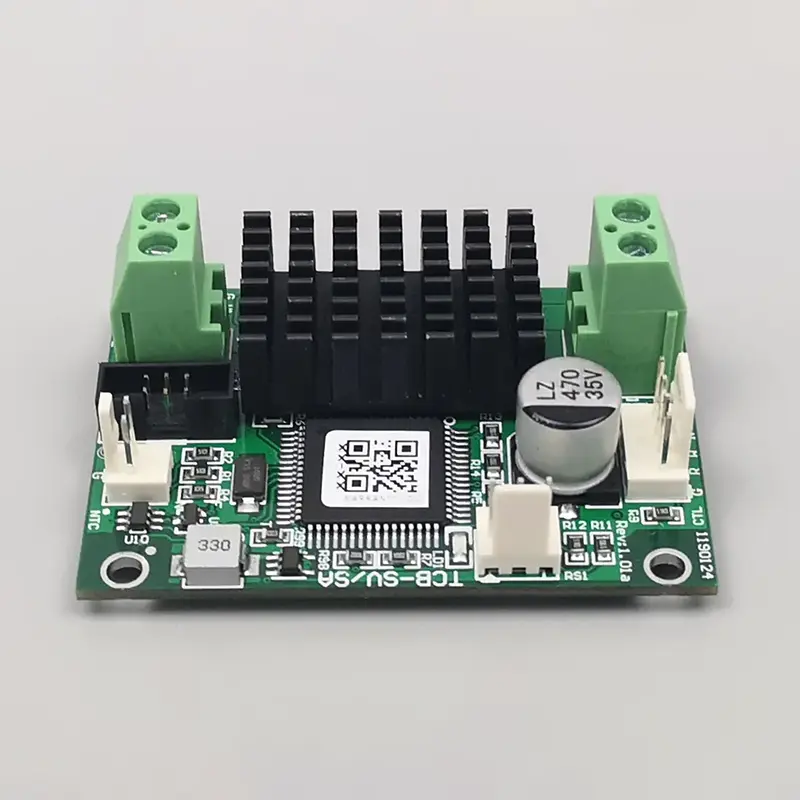

Pengawal Suhu TCB-SV untuk TEC Mikro dari kilang X-meritan menggunakan cip kawalan bebas dan algoritma pelarasan PID dinamik, menyokong ketepatan ±0.01°C untuk kedua-dua tetapan suhu dan kawalan keadaan mantap. Berbeza daripada kawalan pensuisan PWM tradisional, ia menggunakan output arus berterusan penuh untuk menghapuskan bunyi operasi dan turun naik suhu, , memberikan kawalan suhu gelung tertutup yang stabil untuk senario kerja berterusan berketepatan tinggi. Papan tersebut menyepadukan kawalan pemanasan/penyejukan dwiarah, antara muka komunikasi dwi dan output isyarat keselamatan, dengan lebih 90% kecekapan kerja dan dimensi padat, sesuai untuk penyepaduan terbenam sistem kawalan haba TEC mikro.
|
Model |
TCB-SV |
|
Voltan Bekalan Papan (DC) |
7 - 24 V |
|
Arus Bekalan Papan |
Bergantung pada TEC |
|
Kecekapan Output |
> 90% |
|
Voltan TEC |
4.5 V (Lalai) |
|
Arus TEC |
2.5 A (Maks) |
|
Penderia Suhu |
10K NTC (Nilai lalai B: 3950) |
|
Ketepatan Kawalan Suhu |
±0.01°C |
|
Tetapkan Ketepatan Suhu |
±0.01°C |
|
Julat Kawalan Suhu |
-30°C hingga 147°C |
|
Julat Suhu Kawalan¹ |
-20°C hingga 100°C |
|
Suhu Tetapan Kilang Lalai |
25°C, atau ditentukan pengguna |
|
Dimensi |
60 mm x 42 mm |
|
Ketinggian |
Jumlah 23 mm (papan 18.5 mm + komponen 1.5mm, pin≤3 mm) |
|
Nota |
Untuk spesifikasi lain, sila hubungi pengilang. |
Pengawal Suhu TCB-SV untuk TEC Mikro mengguna pakai struktur perkakasan standard industri dan reka bentuk berfungsi praktikal, dengan kelebihan teknikal teras untuk kawalan ketepatan TEC mikro:
Dilengkapi dengan cip kawalan khusus dan algoritma PID yang dioptimumkan, ia menyokong ketepatan suhu keadaan mantap ±0.01°C, memenuhi keperluan penentukuran ketepatan laser dan peranti pengesanan.
Output arus berterusan bukan PWM mengelakkan bunyi pensuisan frekuensi tinggi, menghapuskan turun naik haba mikro, dan memastikan status suhu malar jangka panjang bagi komponen ketepatan.
Menyokong arahan bersiri ASCII dan protokol MODBUS-RTU, serasi dengan hos kawalan industri arus perdana dan perisian komputer atas, menyokong pemantauan data masa nyata dan pembangunan sekunder.
Padan dengan penderia 10K NTC (3950) standard, menyokong pensuisan automatik pemanasan dan penyejukan, dan meliputi kawalan gelung tertutup julat suhu yang luas.
Output penggera peralatan tersimpan, isyarat status operasi dan antara muka penutupan khusus TEC, memudahkan kawalan rangkaian keselamatan sistem automatik.
Disahkan oleh aplikasi lapangan jangka panjang dalam industri optik dan laser, modul ini mempunyai keupayaan anti-gangguan yang kuat dan prestasi operasi berterusan yang stabil.
|
Item Perbandingan |
Pengawal TEC Mikro TCB-SV |
Pengawal TEC Konvensional |
|
Ketepatan Kawalan Suhu |
±0.01°C (Ketepatan sangat tinggi) |
±0.05°C ~ ±0.1°C (Ketepatan industri am) |
|
Mod Output |
Output arus lancar berterusan, tiada bunyi pensuisan, turun naik haba sifar |
Output suis PWM tradisional, terdedah kepada bunyi frekuensi tinggi dan hanyutan suhu yang kecil |
|
Protokol Komunikasi |
Protokol dwi: ASCII + MODBUS-RTU, mudah untuk penyepaduan sistem dan pembangunan sekunder |
Protokol tunggal dengan keserasian terhad, kebolehkembangan yang lemah |
|
Konfigurasi Keselamatan |
Output penggera bersepadu, maklum balas status dan fungsi penutupan kecemasan TEC |
Fungsi kawalan tunggal, tidak mempunyai reka bentuk perlindungan keselamatan pintar |
|
Kecekapan Output |
＞90%, penjimatan tenaga dan cekap untuk operasi jangka panjang |
Secara amnya di bawah 85%, penggunaan kuasa jangka panjang yang lebih tinggi |
|
Senario Berkenaan |
Komunikasi optik, diagnosis perubatan, penderia ketepatan tinggi, peralatan makmal |
Senario kawalan suhu industri biasa dengan keperluan ketepatan rendah |
Bergantung pada kawalan suhu yang tepat dan keupayaan anti-gangguan, Pengawal Suhu TCB-SV untuk TEC Mikro digunakan dalam senario profesional yang memerlukan kestabilan suhu jangka panjang:
Menstabilkan suhu kerja diod laser, menghapuskan hanyutan panjang gelombang yang disebabkan oleh perubahan suhu, dan memastikan penghantaran data stabil jangka panjang rangkaian gentian optik berkelajuan tinggi.
Menyediakan persekitaran kerja suhu malar untuk reagen ketepatan, pengesanan molekul dan peralatan analisis biokimia, mengelakkan sisihan hasil pengesanan yang disebabkan oleh perubahan suhu yang kecil.
Menstabilkan suhu operasi penderia inframerah, penderia pengesanan kimia dan penderia LiDAR, optimumkan nisbah isyarat kepada hingar dan mengekalkan ketepatan pengesanan yang konsisten.
Digunakan dalam penentukuran terma penyelidikan saintifik dan senario kawalan suhu ketepatan mikro, menyokong kebolehulangan data eksperimen ketepatan tinggi.
X-Meritan mempunyai bengkel pengeluaran bebas dan peralatan ujian yang lengkap. Semua papan TCB-SV dihasilkan, ditentukur dan diuji secara dalaman untuk memastikan kestabilan kelompok yang konsisten.
Menyokong pelarasan parameter dan konfigurasi bukan standard. Pasukan teknikal menyediakan panduan penyepaduan untuk membantu pelanggan menyelesaikan penyahpepijatan peralatan dan lelaran projek.
Produk dieksport ke Eropah, Amerika Utara, Asia Tenggara dan kawasan lain. Dengan saluran logistik yang stabil, ia menyokong bekalan kelompok jangka panjang dan penghantaran projek ke luar negara.
Produk ini telah digunakan dalam peralatan industri mewah dan projek makmal, dengan prestasi yang stabil disahkan oleh operasi sebenar jangka panjang.
J: Ia direka khas untuk penyejuk termoelektrik mikro, sesuai untuk senario berketepatan tinggi seperti komunikasi laser, pengesanan perubatan, penderia ketepatan dan instrumen makmal yang memerlukan penstabilan suhu ultra-halus 0.01°C.
A: Ya. Ia sepadan dengan penderia 10K 3950 NTC standard secara lalai, dan menyokong kebanyakan modul TEC mikro arus perdana di pasaran, dengan keserasian sejagat yang kukuh serta peningkatan serta penggantian sistem yang mudah.
A: Sudah tentu. Protokol Dwi ASCII dan MODBUS-RTU menyokong penyahpepijatan perisian komputer atas, muat naik data masa nyata dan dok sistem automatik, memenuhi keperluan pembangunan sekunder yang pelbagai bagi projek perindustrian.
J: Setiap Unit Pengawal Suhu TCB-SV untuk Mikro TEC menjalani ujian kilang yang ketat termasuk penentukuran ketepatan suhu, pengesanan kestabilan arus berterusan, pengesahan fungsi komunikasi dan simulasi perlindungan keselamatan untuk memastikan sifar produk yang rosak dihantar.
A: Ya. Suhu lalai 25°C boleh dilaraskan mengikut keperluan projek pengguna, dan perkhidmatan konfigurasi parameter khas disokong untuk keadaan kerja yang tidak standard.
J: Ia benar-benar mengelakkan bunyi bising dan turun naik suhu berkala, mengekalkan kestabilan suhu statik jangka panjang komponen optoelektronik ketepatan, dan secara berkesan meningkatkan hayat perkhidmatan produk dan ketepatan pengesanan.
