Mengapa Bahan Termoelektrik Tersemperit Mendayakan Pembuatan TEC Ultra Nipis

Apa yang Membuatkan Bahan Termoelektrik Terekstrusi Berbeza daripada Alternatif Lebur Zon?

Pilihan antara penyemperitan dan lebur zon bukan semata-mata soal keutamaan pengeluaran. Ia menentukan keseluruhan aliran kerja pembuatan hiliran untuk penyejuk termoelektrik — daripada cara jongkong dihiris menjadi wafer, kepada seberapa nipis wafer tersebut boleh dikisar, kepada berapa banyak yang bertahan dalam peringkat dadu tanpa patah.

Pencairan zon telah lama menjadi penanda aras untuk menghasilkan kristal tunggal berasaskan Bi₂Te₃ ketulenan tinggi. Proses pemejalan berarah menjajarkan butiran di sepanjang paksi pertumbuhan, memberikan mobiliti pembawa yang sangat baik. Walau bagaimanapun, penjajaran ini mewujudkan kelemahan struktur. Hablur Bi₂Te₃ mudah pecah di sepanjang satah asas, yang bermaksud bahawa semasa pemotongan, penipisan dan pemasangan, bahan terdedah kepada serpihan dan penepian — terutamanya apabila ketebalan sasaran jatuh di bawah 0.5 mm.

Pemprosesan penyemperitan mengambil laluan yang berbeza secara asasnya. Bermula daripada serbuk yang dialoi secara mekanikal atau pra-tekan, bahan tersebut dipaksa melalui acuan pada suhu tinggi, menyebabkannya mengalami ubah bentuk plastik yang teruk. Ubah bentuk ini bukan sekadar membentuk bahan; ia membina semula seni bina bijirin dalaman. Hasilnya ialah badan yang padat, berbutir halus dengan tekstur kristalografi terkawal — yang mengekalkan kelebihan pengangkutan anisotropik Bi₂Te₃ sambil meningkatkan integriti mekanikal secara mendadak.

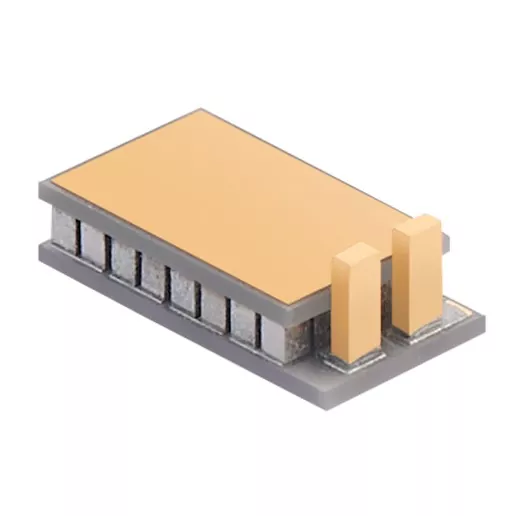

Akibat praktikal adalah ketara. Di mana jongkong cair zon boleh menghasilkan prestasi yang boleh diterima dalam modul TEC standard dengan ketinggian kaki 1.0–1.5 mm, bahan yang dihasilkan penyemperitan membuka pintu kepada seni bina modul yang sebelum ini tidak praktikal: mikro-TEC dengan ketinggian kaki 0.2 mm, lata berbilang peringkat yang memerlukan penyelesaian berdimensi yang jitu dan kekonsistenan filem fotonik merentasi setiap peranti fotonik berdimensi yang tepat dan konsisten.

Bagaimanakah Proses Penyemperitan Mencipta Struktur Bertekstur Padat?

Memahami transformasi mikrostruktur semasa penyemperitan adalah penting untuk menghargai sebab bahan ini berkelakuan berbeza dalam pemprosesan hiliran. Mekanisme ini berakar umbi dalam penghabluran semula dinamik - satu proses di mana bijirin menukleus dan tumbuh semula semasa bahan masih mengalami ubah bentuk.

Penapisan Bijian Melalui Ubah Bentuk Plastik

Semasa penyemperitan panas, bahan kerja mengalami ketegangan ricih yang kuat semasa ia melalui acuan. Tenaga terikan ini memacu penghabluran semula dinamik, menggantikan struktur butiran kasar asal dengan rangkaian butiran halus, sama atau sedikit memanjang. Penyelidikan mengenai sebatian berasaskan Bi₂Te₃ jenis-p yang direka melalui penyemperitan panas telah menunjukkan bahawa kelajuan penyemperitan secara langsung mengawal keseimbangan antara penghabluran semula dan pertumbuhan bijian. Pada kelajuan terkawal 1.0 mm/min, saiz butiran purata sehalus 1.53 μm boleh dicapai, disertai dengan ketumpatan tinggi sempadan butiran sudut rendah.

Sempadan sudut rendah ini adalah kritikal. Tidak seperti sempadan sudut tinggi, yang menyerakkan pembawa cas dan merendahkan kekonduksian elektrik, sempadan sudut rendah mengekalkan mobiliti pembawa sambil masih menyumbang kepada penyerakan fonon — dengan itu menekan kekonduksian terma kekisi. Fungsi dwi inilah yang membolehkan bahan tersemperit mengekalkan prestasi termoelektrik berdaya saing dengan rakan sejawatan zon cair sambil memperoleh kekuatan mekanikal yang besar.

Kawalan Tekstur dan Pengurusan Anisotropi

Bi₂Te₃ ialah bahan berlapis, dan sifat termoelektriknya sangat anisotropik. Arah dalam satah (berserenjang dengan paksi c) mempamerkan mobiliti pembawa yang jauh lebih tinggi daripada arah satah silang. Pemprosesan penyemperitan mengeksploitasi anisotropi ini dengan menjajarkan paksi-c secara keutamaan di sepanjang arah penyemperitan, mewujudkan apa yang dikenali sebagai tekstur gentian.

Darjah tekstur dikira oleh faktor orientasi F, yang berjulat dari 0 (rawak) hingga 1 (diselaraskan dengan sempurna). Melalui kawalan teliti suhu dan kelajuan penyemperitan, nilai F 0.28–0.41 telah dicapai dalam bahan jenis p. Untuk Bi₂Te₃ jenis-n, menjajarkan arah penyemperitan dengan tekstur dalam satah awal telah ditunjukkan sekurang-kurangnya menggandakan darjah tekstur, menghasilkan mobiliti pembawa suhu bilik sebanyak 263 cm²V⁻¹s⁻¹ dan faktor kuasa menghampiri 47.3 μWcm⁻¹K⁻².

Perbandingan Struktur Dalaman

Mengapa Sifat Mekanikal Menentukan Saiz Minimum Modul TEC

Dalam reka bentuk penyejuk termoelektrik, perhubungan mudah mengawal sekecil mana modul boleh menjadi: ketinggian kaki minimum dihadkan oleh kekuatan mekanikal bahan. Kaki termoelektrik yang terlalu nipis untuk luas keratan rentasnya akan patah semasa pematerian, potong dadu atau kitaran haba. Ini bukan kebimbangan teori - ia adalah kesesakan utama dalam pengecilan TEC.

Proses penyemperitan secara langsung menangani kekangan ini. Dengan memperhalusi saiz butiran dan memperkenalkan kehelan berketumpatan tinggi, penyemperitan dengan ketara meningkatkan kedua-dua kekuatan mampatan dan ricih berbanding dengan bahan cair zon.

Profil Harta Mekanikal N-Type dan P-Type

Nilai ini mewakili margin yang besar berbanding apa yang biasanya diperlukan untuk pemprosesan cip nipis. Untuk konteks, sebatian berasaskan Bi₂Te₃ tersemperit panas telah dilaporkan dengan kekuatan mampatan mencapai 189–226 MPa dan kekuatan lenturan 126–139 MPa bergantung kepada keadaan penyemperitan. Ciri-ciri yang dipertingkatkan inilah yang menjadikannya boleh untuk memotong zarah mikro dengan dimensi sekecil 100 × 100 × 200 μm³ tanpa patah.

Kebolehpercayaan Berbasikal Terma

Kekuatan mekanikal juga mengawal kebolehpercayaan jangka panjang di bawah kitaran haba. Apabila modul TEC beroperasi, kaki termoelektrik mengalami kitaran pemanasan dan penyejukan berulang. Sempadan bijian bertindak sebagai titik lemah di mana retakan mikro boleh nukleus dan merambat. Struktur berbutir halus, berikat padat yang dihasilkan oleh penyemperitan mengedarkan tegasan terma dengan lebih seragam daripada struktur hablur terdedah kepada belahan bahan cair zon, meningkatkan ketahanan terhadap keletihan kitaran.

Ambang 0.2 mm: Mendayakan Fabrikasi Cip Ultra Nipis

Keupayaan untuk memproses bahan termoelektrik kepada ketebalan 0.2 mm bukan sekadar rasa ingin tahu pembuatan — ia adalah teknologi yang membolehkan di sebalik peranti penyejukan padat generasi baharu. Pada ketebalan ini, kaki termoelektrik mempunyai nisbah ketinggian-ke-lebar yang menghampiri 1:1 untuk geometri unsur biasa, bermakna beban struktur semasa pemasangan kebanyakannya adalah mampatan dan bukannya lentur.

Tiga faktor menjadikan penyemperitan sebagai proses pembolehan untuk rejim ketebalan ini.

Sensitiviti Belahan Dikurangkan

Bi₂Te₃ yang dicairkan zon mudah terbelah di sepanjang satah basal. Apabila wafer dinipiskan di bawah kira-kira 0.5 mm, tekanan pengendalian yang kecil pun boleh mencetuskan rekahan belahan yang merebak merentasi keseluruhan elemen. Proses penyemperitan mengganggu laluan belahan ini dengan memperkenalkan butiran salah orientasi dan sempadan sudut rendah yang memesongkan perambatan retak. Hasilnya ialah bahan yang boleh bertolak ansur dengan penyalahgunaan mekanikal pemotongan dadu, pemasangan pick-and-place, dan pematerian tanpa patah bencana.

Tekstur Terkawal untuk Dicing Konsisten

Dalam modul TEC berbilang elemen, setiap kaki mesti mempunyai ciri elektrik dan haba yang hampir sama. Jika orientasi tekstur berbeza dari elemen ke elemen, prestasi penyejukan modul menjadi tidak dapat diramalkan. Penyemperitan menghasilkan jongkong dengan tekstur seragam sepanjang panjangnya, memastikan unsur yang dipotong dari kedudukan berbeza dalam jongkong yang sama mempamerkan sifat yang konsisten. Ketekalan ini amat penting dalam konfigurasi TEC berbilang peringkat, di mana beratus-ratus elemen mesti beroperasi dalam keseimbangan terma.

Keserasian Peralatan Pemprosesan

Kekuatan mekanikal bahan tersemperit juga mempengaruhi pemilihan peralatan hiliran. Oleh kerana bahan itu tahan kerepek, pengilang boleh menggunakan kadar suapan yang lebih tinggi semasa wafer dan potong dadu, mengurangkan masa dan kos pemprosesan. Begitu juga, sistem pilih dan letak automatik boleh mengendalikan elemen yang lebih nipis dengan risiko pecah yang lebih rendah, membolehkan talian pemasangan yang lebih tinggi.

Aplikasi Yang Meminta Bahan Termoelektrik Tersemperit

Kelebihan teknikal penyemperitan diterjemahkan kepada manfaat ketara merentas beberapa domain aplikasi di mana unsur termoelektrik nipis dan boleh dipercayai adalah penting.

Komunikasi Optik dan Penyejukan Diod Laser

Transceiver optik dan diod laser sangat sensitif terhadap suhu. Hanyutan panjang gelombang, kuasa keluaran berkurangan dan degradasi dipercepatkan semuanya berpunca daripada kawalan haba yang tidak mencukupi. Dalam modul optik 5G, sebagai contoh, penyejuk termoelektrik mesti mengekalkan suhu cip laser dalam toleransi yang ketat sambil dimuatkan ke dalam bungkusan yang diukur dalam milimeter.

Keupayaan cip nipis 0.2 mm menyokong keperluan ini secara langsung. Bahan termoelektrik berasaskan Bi₂Te₃ tersemperit panas telah disahkan dalam aplikasi modul optik, menunjukkan kawalan suhu cip fotonik yang berkesan dengan potensi untuk disepadukan ke dalam sistem komunikasi, laser dan inframerah. Kekuatan mampatan tinggi bahan memastikan kaki termoelektrik bertahan dalam proses pematerian dan pemasangan yang digunakan dalam pembuatan transceiver, di mana ketidakpadanan pengembangan terma akan memecahkan bahan yang lebih lemah.

Struktur TEC Berbilang Peringkat

Penyejuk termoelektrik berbilang peringkat menyusun berbilang lapisan unsur termoelektrik untuk mencapai pembezaan suhu yang tidak dapat dicapai oleh satu peringkat. Setiap peringkat tambahan meningkatkan kapasiti pengepaman haba dan ΔT yang boleh dicapai, tetapi juga memperkenalkan cabaran mekanikal baharu. Unsur-unsur dalam peringkat yang lebih tinggi mestilah lebih nipis, dan ia mesti mengekalkan konsistensi prestasi dengan unsur-unsur di peringkat yang lebih rendah.

Teknologi penyemperitan telah digunakan secara khusus untuk mengarang kaki termoelektrik untuk penyejuk berbilang peringkat keadaan pepejal yang beroperasi pada suhu hingga lebih kurang 140 K. Sifat mekanikal bahan tersemperit — terutamanya ketahanannya terhadap patah semasa pemasangan struktur berbilang lapisan yang padat rapat — inilah yang menjadikan reka bentuk lata ini boleh dibuat.

Kawalan Suhu Perubatan dan Makmal

Penyejuk termoelektrik digunakan secara meluas dalam sistem penyejukan perubatan, instrumen makmal, dan peralatan penyelidikan di mana peraturan suhu yang tepat adalah kritikal. Aplikasi terdiri daripada mengekalkan kestabilan reagen dalam peranti diagnostik kepada mengawal suhu sampel dalam instrumen analisis.

Dalam tetapan ini, bahan termoelektrik mesti memberikan prestasi terma dan kebolehpercayaan jangka panjang. Bahan Bi₂Te₃-Sb₂Te₃ tersemperit menawarkan kombinasi yang diperlukan: prestasi termoelektrik berhampiran suhu bilik setanding dengan bahan cair zon, ditambah dengan ketahanan mekanikal yang memastikan operasi yang stabil sepanjang beribu-ribu kitaran haba.

Pengurusan Terma Perindustrian dan Semikonduktor

Jongkong tersemperit berdiameter besar — ​​tersedia dalam diameter sehingga 35 mm dan panjang 120 mm atau 240 mm — berfungsi untuk pengeluaran TEC industri di mana unsur penyejukan yang lebih besar diperlukan. Aplikasi termasuk pengurusan terma setempat dalam peralatan semikonduktor, sistem penyejukan elektronik dan peranti kawalan suhu industri. Skala pemprosesan penyemperitan membolehkan pengeluar menghasilkan jongkong dalam jumlah yang tidak praktikal dengan kaedah pertumbuhan kristal tunggal.

Dari Ingot ke Modul: Keupayaan Pengilangan dan Kawalan Kualiti

Menghasilkan bahan termoelektrik tersemperit memerlukan pendekatan pembuatan bersepadu yang merangkumi penyediaan bahan, pemprosesan penyemperitan, fabrikasi elemen dan pemasangan modul. Setiap peringkat mesti dikawal untuk mengekalkan ciri-ciri mikrostruktur yang memberikan bahan tersemperit kelebihan prestasi mereka.

Penyediaan Bahan dan Penyemperitan

Proses ini bermula dengan penyediaan komposisi larutan pepejal Bi₂Te₃-Sb₂Te₃, dengan kawalan berhati-hati terhadap tahap stoikiometri dan dopan untuk mencapai jenis dan kepekatan pembawa yang dikehendaki. Bahan yang disediakan kemudiannya disatukan dan tersemperit di bawah suhu terkawal dan keadaan kadar terikan. Parameter penyemperitan — suhu, kelajuan dan nisbah pengurangan — menentukan saiz butiran, keamatan tekstur dan ketumpatan kecacatan, yang semuanya mempengaruhi sifat termoelektrik dan mekanikal.

Pemprosesan dan Pemasangan Elemen

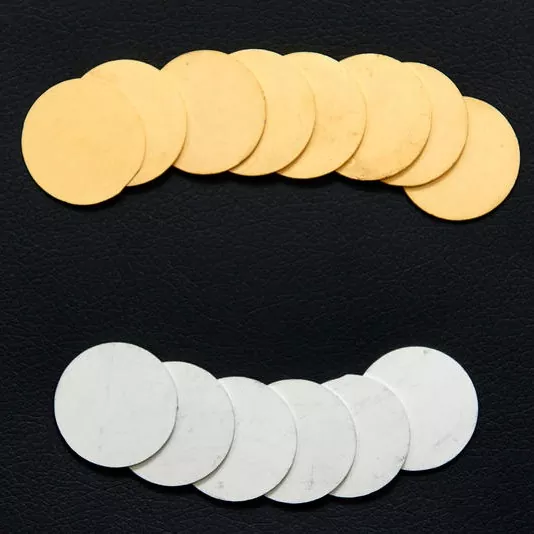

Selepas penyemperitan, jongkong diproses menjadi unsur termoelektrik melalui wafering, dicing, dan penyediaan permukaan. Kekuatan mekanikal bahan tersemperit yang dipertingkatkan membenarkan penipisan agresif hingga 0.2 mm dan potong dadu yang tepat dengan hasil yang tinggi. Elemen kemudiannya dilogamkan, dipateri, dan dipasang ke dalam modul. Pengesahan kualiti termasuk pemeriksaan dimensi, pengukuran sifat elektrik dan ujian prestasi terma.

Peralatan Pembuatan

Barisan pengeluaran lengkap untuk bahan dan modul termoelektrik tersemperit termasuk:

• Relau celup timah: Untuk salutan pateri hujung elemen
• Mesin acuan ayunan getaran: Untuk kedudukan elemen yang tepat
• Mesin kimpalan: Untuk sambungan elektrik
• Ketuhar: Untuk pengawetan dan rawatan haba
• Mesin pendispensan: Untuk penggunaan pelekat
• Mesin pengedap automatik: Untuk pengkapsulan modul
• Mesin pemotong: Untuk wafering dan dicing
• Mesin pemejalan: Untuk pembentukan sendi pateri
• Peralatan pematerian aliran semula: Untuk pematerian kebolehpercayaan tinggi
• Mesin cetak automatik sepenuhnya: Untuk corak metalisasi
