Seorang jurutera reka bentuk sedang membuat prototaip penyejuk sampel perubatan padat menggunakanPenyejuk Termoelektrik. Bahagian sejuk mencapai suhu sasaran dalam beberapa minit semasa ujian bangku. Tetapi apabila unit dipasang di dalam kepungannya, suhu sisi sejuk mula melayang ke atas dan tidak pernah stabil. Jurutera memeriksa arus TEC, penebat, dan gelung kawalan. Semuanya nampak betul. Masalahnya bukan di sebelah sejuk sama sekali. Ia adalah di sebelah panas. Haba yang ditolak oleh TEC tidak dikeluarkan dengan berkesan, dan haba itu mengalir balik melalui modul, merendahkan kapasiti penyejukannya. Ini adalah satu-satunya kesilapan yang paling biasa dalam reka bentuk penyejukan termoelektrik, dan ia adalah satu kesilapan yang mahal. Bagi jurutera perolehan dan pembangun produk, memahami mengapa penolakan haba pada bahagian panas adalah kritikal ialah perbezaan antara produk yang berfungsi dan produk yang gagal di lapangan.
Panduan ini ditulis untuk pembeli dan jurutera yang mendapatkan sumber Penyejuk Termoelektrik dan komponen pengurusan haba yang berkaitan. Kami akan menerangkan baki terma TEC, mengapa bahagian panas adalah faktor pengehad dalam prestasi penyejukan, cara sink haba dan pemilihan kipas mempengaruhi keputusan, spesifikasi yang perlu disertakan dalam pesanan pembelian dan cara menilai pembekal. Kami juga akan menyediakan parameter produk terperinci dari kilang kami di Fuzhou X-Meritan Technology Co., Ltd. Sama ada anda mereka bentuk penyejuk minuman, modul laser, peranti perubatan atau kandang elektronik, panduan ini akan membantu anda menentukan sistem penyejukan termoelektrik yang berfungsi dengan pasti.

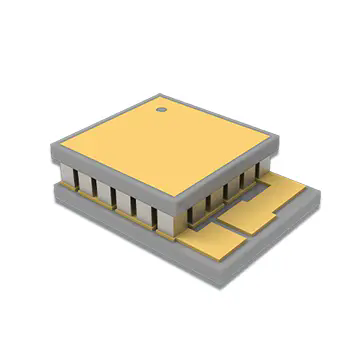

Penyejuk Termoelektrik, juga dikenali sebagai modul Peltier, ialah pam haba keadaan pepejal yang menggerakkan haba dari satu sisi peranti ke sisi lain apabila arus elektrik digunakan. Modul ini terdiri daripada susunan pelet semikonduktor, biasanya telluride bismut, diapit di antara dua substrat seramik. Apabila arus mengalir melalui pelet, elektron menyerap haba di satu persimpangan dan melepaskannya di persimpangan yang lain. Bahagian yang menyerap haba menjadi sejuk, dan bahagian yang melepaskan haba menjadi panas. Tiada bahagian bergerak, tiada penyejuk, dan tiada pemampat. Modul ini padat, senyap, dan boleh dikawal dengan ketepatan. Jadual di bawah meringkaskan ciri-ciri operasi asas Penyejuk Termoelektrik.
| Parameter | Penerangan | Nilai Biasa |
| Prinsip Operasi | Kesan peltier (pengepaman haba melalui arus) | Keadaan pepejal, tiada bahagian yang bergerak |
| Bahagian Sejuk | Menyerap haba daripada beban | Suhu di bawah ambien |
| Bahagian Panas | Membebaskan haba ke persekitaran | Suhu di atas ambien |
| Dipam Haba (Qc) | Kapasiti penyejukan | Bergantung pada saiz modul dan semasa |
| Kuasa Input (Pin) | Kuasa elektrik yang digunakan | Bergantung kepada voltan dan arus |
| Haba Ditolak (Qh) | Qc + Pin | Sentiasa lebih besar daripada Qc |
| COP | Qc / Pin | Biasanya 0.3 - 0.7 |
PadaFuzhou X-Meritan Technology Co., Ltd., kilang kami mengeluarkan Penyejuk Termoelektrik untuk pelbagai aplikasi penyejukan. Kami faham bahawa modul itu hanya satu bahagian daripada sistem. Penolakan haba pada bahagian panas adalah sama penting, dan kami bekerjasama dengan pelanggan kami untuk memastikan keseluruhan sistem terma direka untuk berjaya.
Sebab asas bahagian panas adalah faktor pengehad ialah undang-undang pertama termodinamik. Penyejuk Termoelektrik tidak memusnahkan haba; ia menggerakkannya. Haba yang diserap pada bahagian sejuk (Qc) ditambah dengan kuasa elektrik yang digunakan oleh modul (Pin) mesti ditolak pada bahagian panas (Qh). Hubungannya mudah: Qh = Qc + Pin. Ini bermakna bahagian panas sentiasa mempunyai lebih banyak haba untuk ditolak daripada bahagian sejuk menyerap. Dalam modul biasa yang beroperasi pada COP 0.5, haba yang ditolak pada bahagian panas adalah tiga kali ganda kapasiti penyejukan. Jika bahagian panas tidak dapat menolak haba ini, suhu bahagian panas meningkat. Dan apabila suhu sisi panas meningkat, perbezaan suhu di seluruh modul meningkat, yang mengurangkan kapasiti penyejukan dan kecekapan modul. Jadual di bawah menggambarkan keseimbangan terma untuk TEC biasa.
| Parameter | Nilai | Nota |
| Kapasiti Penyejukan (Qc) | 50 W | Haba diserap pada bahagian sejuk |
| Kuasa Input (Pin) | 100 W | Kuasa elektrik kepada modul |
| Haba Ditolak (Qh) | 150 W | Qc + Pin |
| COP | 0.5 | Qc / Pin |
| Nisbah Penolakan Haba | 3:1 | Qh / Qc |
Di kilang kami, kami membantu pelanggan kami memahami keseimbangan haba ini. Kami menyediakan lengkung prestasi terperinci yang menunjukkan bagaimana kapasiti penyejukan berubah dengan suhu sisi panas. Kami juga menyediakan panduan tentang saiz sink haba dan pemilihan kipas untuk memastikan bahagian panas boleh menolak haba yang diperlukan. Matlamat kami adalah untuk membantu pelanggan kami mereka bentuk sistem yang mencapai suhu sisi sejuk yang dikehendaki dengan pasti.
Apabila penolakan haba pada bahagian panas tidak mencukupi, lata kesan negatif berlaku. Kesan pertama ialah kenaikan suhu sisi panas. Ini mengurangkan perbezaan suhu yang boleh dikekalkan oleh modul, yang bermaksud suhu bahagian sejuk meningkat. Kesan kedua ialah pengurangan kapasiti penyejukan. Apabila suhu sisi panas meningkat, keupayaan modul untuk mengepam haba berkurangan. Kesan ketiga ialah peningkatan dalam penggunaan kuasa. Modul mesti bekerja lebih keras untuk mengekalkan suhu sisi sejuk, yang meningkatkan kuasa input. Kesan keempat ialah pengurangan kebolehpercayaan. Suhu sisi panas yang tinggi mempercepatkan kemerosotan modul dan bahan antara muka terma. Dalam kes yang melampau, modul boleh menjadi terlalu panas dan gagal. Jadual di bawah meringkaskan kesan penolakan haba yang tidak mencukupi.
| Kesan | sebab | Akibat |
| Kenaikan Suhu Sebelah Panas | Sinki haba atau kapasiti kipas tidak mencukupi | Mengurangkan prestasi penyejukan |
| Penurunan Kapasiti Penyejukan | Peningkatan perbezaan suhu | Bahagian sejuk tidak boleh mencapai suhu sasaran |
| Peningkatan Penggunaan Kuasa | Modul bekerja lebih keras untuk mengimbangi | Kos operasi yang lebih tinggi, lebih banyak haba untuk ditolak |
| Kemerosotan Modul | Tegasan terma pada pelet dan sambungan pateri | Mengurangkan hayat, kegagalan pramatang |
| Kegagalan Antara Muka Terma | Suhu tinggi merendahkan gris haba | Peningkatan rintangan haba, kehilangan prestasi selanjutnya |
Di X-Meritan, kita telah melihat banyak kes di mana sistem gagal bukan kerana TEC tidak mencukupi, tetapi kerana penolakan haba tidak mencukupi. Kami bekerjasama dengan pelanggan kami untuk mengelakkan masalah ini dengan menyediakan penyelesaian haba yang lengkap, termasuk sink haba, kipas dan bahan antara muka terma. Pasukan kejuruteraan kami boleh membantu anda mengira kapasiti penolakan haba yang diperlukan dan memilih komponen yang betul.
Menentukan sistem penolakan haba yang betul memerlukan pendekatan yang sistematik. Langkah pertama ialah menentukan jumlah haba yang akan ditolak (Qh). Ini ialah jumlah kapasiti penyejukan (Qc) dan kuasa input (Pin). Langkah kedua ialah menentukan suhu sisi panas maksimum yang dibenarkan. Ini biasanya suhu ambien ditambah kenaikan suhu merentasi sink haba. Langkah ketiga ialah memilih sink haba dengan rintangan haba yang boleh mencapai kenaikan suhu yang diperlukan pada aliran udara yang tersedia. Langkah keempat ialah memilih kipas yang menyediakan aliran udara dan tekanan statik yang mencukupi. Langkah kelima ialah memilih bahan antara muka terma yang meminimumkan rintangan sentuhan antara modul dan sink haba. Jadual di bawah meringkaskan proses spesifikasi.
| Langkah | Tindakan | Parameter Utama |
| 1 | Tentukan jumlah haba untuk ditolak | Qh = Qc + Pin |
| 2 | Tentukan suhu sisi panas yang dibenarkan | Th = Tamb + ΔT |
| 3 | Pilih rintangan haba sink haba | Rth = ΔT / Qh |
| 4 | Pilih aliran udara kipas dan tekanan statik | CFM, Pa |
| 5 | Pilih bahan antara muka terma | Kekonduksian terma (W/m·K) |
Di kilang kami, kami menyediakan penyelesaian terma lengkap untuk Penyejuk Termoelektrik kami. Kami boleh membekalkan sink haba dengan geometri sirip yang dioptimumkan, kipas dengan bunyi yang rendah dan aliran udara yang tinggi, dan bahan antara muka terma dengan kekonduksian yang tinggi. Pasukan kejuruteraan kami boleh membantu dengan proses spesifikasi dan menyediakan pengiraan haba terperinci untuk permohonan anda.
Menilai pembekal Penyejuk Termoelektrik dan komponen pengurusan terma memerlukan tumpuan pada kualiti produk, kepakaran terma, keupayaan ujian dan sokongan teknikal. Pembekal mesti mempunyai keupayaan untuk mengeluarkan modul dengan prestasi yang konsisten. Mereka mesti mempunyai kepakaran dalam reka bentuk sistem terma. Mereka mesti mempunyai peralatan untuk menguji modul dan sistem di bawah beban. Dan mereka mesti menyediakan sokongan teknikal untuk membantu anda memilih komponen yang betul. Jadual di bawah meringkaskan kriteria penilaian ini.
| Kriteria Penilaian | Apa yang Perlu Dicari | Mengapa Ia Penting |
| Kualiti Modul | Prestasi yang konsisten, ujian kebolehpercayaan | Memastikan modul memenuhi spesifikasi |
| Kepakaran Terma | Keupayaan reka bentuk sistem, simulasi haba | Memastikan sistem yang lengkap berfungsi |
| Keupayaan Menguji | Ujian prestasi di bawah beban, ujian hayat | Mengesahkan prestasi dan kebolehpercayaan |
| Sokongan Teknikal | Kejuruteraan aplikasi, pengiraan haba | Membantu memilih komponen yang betul |
| Prestasi Penyampaian | Rekod penghantaran tepat pada masa, keupayaan inventori | Memastikan barisan pengeluaran anda berjalan |
Di Fuzhou X-Meritan Technology Co., Ltd., kilang kami telah mengeluarkan Penyejuk Termoelektrik dan penyelesaian terma selama lebih sedekad. Kami mempunyai pengalaman yang luas dalam reka bentuk dan ujian sistem terma. Kami diperakui ISO 9001, dan kami mengekalkan rekod terperinci semua pemeriksaan. Pasukan teknikal kami sedia membantu dengan pengiraan haba dan pemilihan komponen. Kami menjemput anda untuk menilai kami berdasarkan kriteria ini dan menganggap kami sebagai rakan kongsi anda untuk penyelesaian penyejukan termoelektrik.
Jadual berikut menyediakan parameter produk utama untuk Penyejuk Termoelektrik kami. Modul ini direka bentuk untuk aplikasi penyejukan daripada produk pengguna kepada peranti perubatan. Kilang kami juga boleh menyediakan sink haba, kipas dan bahan antara muka haba yang dipadankan.
| Parameter | Julat Spesifikasi | Nota |
| Kapasiti Penyejukan (Qc) | 10 W - 200 W | Bergantung pada saiz modul dan semasa |
| Perbezaan Suhu Maks (ΔTmaks) | 60°C - 75°C | Pada Th = 27°C, tiada beban |
| Voltan Ternilai | 5 V - 24 V | Voltan tersuai tersedia |
| Nilai Semasa | 2 A - 15 A | Bergantung pada saiz modul |
| COP | 0.3 - 0.7 | Bergantung pada titik operasi |
| Saiz Modul | 20 x 20 mm hingga 62 x 62 mm | Saiz tersuai tersedia |
| Jenis Sinki Haba | Aluminium tersemperit, skived, terikat | Dipilih untuk rintangan haba |
| Jenis Kipas | Axial, blower | Dipilih untuk aliran udara dan bunyi |
| Bahan Antara Muka Terma | gris haba, perubahan fasa, pad | Dipilih untuk kekonduksian dan ketebalan |
| MOQ | 100 keping | Boleh dirunding untuk tempahan yang banyak |
| Masa Utama | 2 - 4 minggu | Bergantung pada kuantiti dan penyesuaian |
Di kilang kami, kami mengeluarkan Penyejuk Termoelektrik kami untuk memenuhi spesifikasi ini dan banyak lagi. Kami boleh menyesuaikan kapasiti penyejukan, voltan, arus dan saiz untuk memenuhi keperluan khusus anda. Kami juga menyediakan penyelesaian terma yang lengkap, termasuk sink haba, kipas dan bahan antara muka terma. Matlamat kami adalah untuk menyediakan pelanggan kami penyelesaian penyejukan berprestasi tinggi yang boleh dipercayai.
Soalan 1: Berapa banyak haba mesti ditolak pada bahagian panas TEC?
Jawapan: Haba yang ditolak pada bahagian panas (Qh) ialah jumlah kapasiti penyejukan (Qc) dan kuasa input (Pin). Untuk modul yang beroperasi pada COP 0.5, haba yang ditolak adalah tiga kali ganda kapasiti penyejukan. Ini bermakna bagi setiap watt penyejukan, tiga watt haba mesti dikeluarkan. Jika bahagian panas tidak dapat menolak haba ini, prestasi modul akan merosot. Pasukan kejuruteraan kami boleh mengira Qh yang tepat untuk permohonan anda.
Soalan 2: Apakah yang berlaku jika saya menggunakan sink haba yang terlalu kecil?
Jawapan: Jika sink haba terlalu kecil, rintangan habanya akan menjadi terlalu tinggi, dan suhu sisi panas akan meningkat. Ini mengurangkan kapasiti penyejukan dan meningkatkan penggunaan kuasa. Dalam kes yang melampau, modul mungkin menjadi terlalu panas dan gagal. Sentiasa saiz sink haba berdasarkan jumlah haba yang akan ditolak dan kenaikan suhu yang dibenarkan. Kilang kami boleh membantu anda memilih sink haba yang sesuai untuk aplikasi anda.
Soalan 3: Bolehkah saya menggunakan kipas untuk meningkatkan penolakan haba?
Jawapan: Ya, kipas boleh meningkatkan penolakan haba dengan ketara dengan meningkatkan aliran udara ke atas sink haba. Perolakan paksa mengurangkan rintangan haba sink haba, yang menurunkan suhu sisi panas. Kipas mesti dipilih untuk menyediakan aliran udara dan tekanan statik yang mencukupi untuk reka bentuk sink haba. Kami menawarkan gabungan kipas dan sink haba yang dipadankan untuk Penyejuk Termoelektrik kami.
Soalan 4: Apakah bahan antara muka terma terbaik untuk TEC?
Jawapan: Bahan antara muka terma terbaik bergantung pada aplikasi. Gris terma menawarkan rintangan haba yang paling rendah tetapi boleh menjadi kucar-kacir dan mungkin kering dari semasa ke semasa. Bahan perubahan fasa menawarkan prestasi yang baik dan lebih mudah digunakan. Pad haba adalah mudah tetapi mempunyai rintangan haba yang lebih tinggi. Untuk aplikasi berprestasi tinggi, kami mengesyorkan gris haba atau bahan perubahan fasa. Pasukan teknikal kami boleh memberi nasihat tentang bahan terbaik untuk permohonan anda.
Soalan 5: Bagaimanakah saya tahu jika sistem penolakan haba saya mencukupi?
Jawapan: Untuk menentukan sama ada sistem penolakan haba anda mencukupi, ukur suhu sisi panas di bawah beban penuh dan bandingkan dengan sasaran reka bentuk. Jika suhu sisi panas lebih tinggi daripada jangkaan, penolakan haba tidak mencukupi. Anda juga boleh mengukur kapasiti penyejukan dan membandingkannya dengan keluk prestasi. Jika kapasiti lebih rendah daripada jangkaan, suhu sisi panas berkemungkinan terlalu tinggi. Pasukan kejuruteraan kami boleh membantu anda mendiagnosis dan menyelesaikan masalah penolakan haba.
Penolakan haba yang berkesan pada bahagian panas adalah penting untuk prestasi dan kebolehpercayaan Penyejuk Termoelektrik. Bahagian panas mesti menolak kapasiti penyejukan ditambah dengan kuasa input, yang biasanya tiga kali ganda kapasiti penyejukan. Jika penolakan haba tidak mencukupi, suhu sisi panas meningkat, kapasiti penyejukan menurun, penggunaan kuasa meningkat, dan hayat modul berkurangan. Bagi pembeli dan jurutera, memahami keseimbangan terma ini adalah kunci kepada mereka bentuk sistem penyejukan termoelektrik yang berjaya. Di Fuzhou X-Meritan Technology Co., Ltd., kilang kami mempunyai kepakaran dan produk untuk membantu anda mencapai penolakan haba yang berkesan. Kami menawarkan Penyejuk Termoelektrik, sink haba, kipas dan bahan antara muka terma, bersama-sama dengan sokongan kejuruteraan untuk memastikan sistem anda berfungsi seperti yang direka bentuk.
Sama ada anda mereka bentuk penyejuk minuman, peranti perubatan, modul laser atau kandang elektronik, kami menjemput anda untuk menghubungi kami untuk membincangkan keperluan anda. Kami boleh menyediakan sampel, pengiraan haba dan penyelesaian tersuai. Komitmen kami terhadap kualiti dan kepuasan pelanggan telah menjadikan kami rakan kongsi yang dipercayai untuk perniagaan di seluruh dunia.
Hubungi Fuzhou X-Meritan Technology Co., Ltd. hari iniuntuk membincangkan keperluan Penyejuk Termoelektrik anda dan temui cara penyelesaian terma kami boleh meningkatkan prestasi penyejukan anda.
