Abstrak
Pengurusan suhu yang padat dan disetempatkan telah menjadi keperluan yang menentukan merentas peralatan optik, perubatan, automotif dan penyelidikan. Gambaran keseluruhan kejuruteraan ini mengkaji bagaimana modenPerhimpunan Penyejuk Termoelektrikdireka bentuk, sistem bahan yang menyokong prestasinya, dan sifat mekanikal dan haba yang menentukan kebolehpercayaan jangka panjang. Pertimbangan reka bentuk untuk konfigurasi tersuai, piawaian kualiti pengeluaran dan kriteria pemilihan khusus aplikasi dibentangkan dalam format berstruktur yang sesuai untuk pembuat keputusan teknikal.
Jadual Kandungan

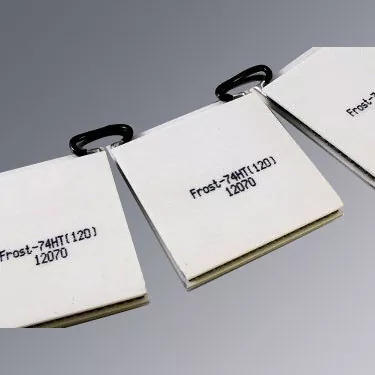

Apakah Perhimpunan Penyejuk Termoelektrik dan Bagaimana Ia Berfungsi
Pemasangan penyejuk termoelektrik adalah lebih daripada koleksi pelet semikonduktor. Ia adalah subsistem pengurusan terma lengkap yang menyepadukan bahan termoelektrik, sambung elektrik, substrat seramik, antara muka terma, dan selalunya mengawal elektronik ke dalam pakej yang direka untuk menggerakkan haba dengan ketepatan. Memahami cara pemasangan ini berfungsi — dan cara komponennya berinteraksi — adalah penting untuk jurutera yang menentukan penyelesaian terma dalam peralatan terhad ruang, sensitif getaran atau kritikal ketepatan.
Kesan Peltier dalam Borang Pemasangan
Apabila arus terus mengalir melalui litar yang dibentuk oleh dua bahan semikonduktor yang tidak serupa, satu simpang menyerap haba manakala satu lagi membebaskannya. Fenomena boleh balik ini, yang dikenali sebagai kesan Peltier, membentuk prinsip operasi setiap pemasangan penyejukan termoelektrik. Membalikkan arah semasa menukar sisi panas dan sejuk, membolehkan pemasangan tunggal menyediakan sama ada penyejukan atau pemanasan mengikut keperluan kawalan.
Dalam pemasangan praktikal, berpuluh-puluh hingga ratusan pelet semikonduktor jenis P dan N disusun secara elektrik secara bersiri dan secara terma selari. Pelet diapit di antara substrat seramik yang mengalirkan haba sambil menyediakan penebat elektrik. Surih logam dan sambungan pateri menyambungkan pelet ke dalam litar berterusan. Pemasangan siap boleh sekecil beberapa milimeter persegi atau sebesar beberapa sentimeter persegi, bergantung pada kapasiti penyejukan yang diperlukan.
Dari Bahan ke Modul ke Pemasangan
Perbezaan antara bahan, modul, dan pemasangan adalah penting. Bahan termoelektrik ialah sebatian semikonduktor mentah — jongkong, hirisan atau pelet tersemperit — yang mempamerkan kesan Peltier. Satu modul, sering dipanggil TEC, terdiri daripada pelet ini yang dipasang di antara plat seramik dengan sambungan elektrik. Pemasangan menambah elemen khusus aplikasi: perkakasan pelekap, bahan antara muka terma, sink haba, kipas, penderia suhu, elektronik kawalan dan pengedap atau enkapsulasi untuk melindungi daripada kelembapan dan pencemaran.
Perkembangan berlapis ini bermakna prestasi di peringkat pemasangan bergantung bukan sahaja pada sifat intrinsik bahan termoelektrik tetapi juga pada setiap antara muka, sambungan dan keputusan pembungkusan yang dibuat semasa penyepaduan. Bahan unggul yang dipasangkan dengan antara muka haba yang lemah akan berprestasi rendah pada bahan sederhana dengan pemasangan yang dioptimumkan. Inilah sebabnya mengapa pembekal yang mengawal kedua-dua pembangunan bahan dan pengeluaran pemasangan boleh menilai prestasi dalam konteks aplikasi akhir dan bukannya secara berasingan.
Sistem Bahan Teras Di Sebalik Perhimpunan Moden
Bismut telluride (Bi₂Te₃) dan aloi berkaitannya kekal sebagai sistem bahan dominan untuk penyejukan termoelektrik pada suhu hampir bilik. Dalam keluarga ini, gubahan Bi₂Te₃-Sb₂Te₃ digunakan secara meluas untuk unsur-unsur jenis P, manakala gubahan Bi₂Te₃-Bi₂Se₃ memainkan peranan jenis-N. Komposisi khusus, tahap doping dan laluan pemprosesan menentukan kekonduksian elektrik, pekali Seebeck dan kekonduksian terma yang akhirnya mengawal prestasi pemasangan.
Bahan Tersemperit dan Ubah Bentuk Tekanan Tinggi
Penyemperitan ubah bentuk plastik bertekanan tinggi menghasilkan bahan termoelektrik yang padat dan bertekstur dengan ikatan antara butiran yang lebih baik. Struktur ini menyokong operasi pemotongan dan penipisan seterusnya, membolehkan elemen diproses kepada ketebalan sehingga 0.2 mm bergantung pada reka bentuk komponen dan keadaan pembuatan. Proses penyemperitan menghasilkan jongkong dengan diameter 25 mm, 30 mm, atau 35 mm dan panjang 120 mm atau 240 mm, memberikan fleksibiliti untuk keperluan penghirisan dan pemesinan yang berbeza.
Kekonduksian elektrik untuk bahan tersemperit ini biasanya berkisar antara 870 hingga 1430 Ω⁻¹·cm⁻¹, tingkap yang memuatkan pelbagai reka bentuk modul dan elektronik pemacu. Gred bahan akhir, geometri unsur dan keadaan pemprosesan ditentukan mengikut reka bentuk penyejuk termoelektrik khusus dan penggunaan yang dimaksudkan, bukannya ditetapkan oleh spesifikasi katalog sahaja.
Keupayaan Elemen Nipis
Keupayaan untuk menghasilkan unsur termoelektrik nipis mempunyai implikasi langsung untuk reka bentuk pemasangan. Elemen yang lebih nipis mengurangkan rintangan haba merentas modul, meningkatkan kelajuan tindak balas dan membolehkan faktor bentuk yang lebih padat. Walau bagaimanapun, elemen nipis juga mengenakan keperluan yang lebih ketat pada pengendalian mekanikal, pematerian dan kestabilan antara muka. Oleh itu, struktur bahan yang tahan kerepek dan retak semasa pemprosesan adalah penting untuk mencapai pemasangan elemen nipis yang boleh dipercayai.
Sifat Mekanikal dan Terma Yang Penting
Bahan termoelektrik mesti bertahan bukan sahaja beban elektrik dan haba tetapi juga tegasan mekanikal pemasangan, pemasangan, dan kitaran haba. Kekuatan mampatan, kekuatan ricih, modulus anjal dan tingkah laku pengembangan haba semuanya mempengaruhi sama ada modul mengekalkan integritinya sepanjang beribu-ribu jam operasi.
Kekuatan dan Sifat Anjal
Bahan jenis P dan jenis N mempamerkan ciri mekanikal yang berbeza. Dalam sistem Bi₂Te₃-Sb₂Te₃ tersemperit, bahan jenis P biasanya menunjukkan kekuatan mampatan lebih kurang 54.0 MPa dan kekuatan ricih 16.0 MPa, manakala bahan jenis N mencapai 66.0 MPa mampatan dan ricih 21.0 MPa. Nilai modulus Young — 47.0 GPa untuk jenis P dan 42.0 GPa untuk jenis N — menunjukkan kekakuan yang mengawal pengagihan tegasan semasa pemasangan dan pengembangan haba.
Nisbah Poisson untuk kedua-dua jenis adalah lebih kurang 0.30, bermakna mampatan paksi menghasilkan pengembangan sisi pada nisbah yang boleh diramal. Maklumat ini penting semasa mengira tekanan pelekap yang boleh ditahan oleh pemasangan tanpa memecah substrat seramik atau memecahkan pelet semikonduktor.
Pekali Pengembangan Terma
Ketidakpadanan pengembangan terma antara bahan termoelektrik, sambungan pateri dan substrat seramik adalah pemacu utama kemerosotan jangka panjang. Pekali pengembangan terma (CTE) berbeza mengikut suhu dan arah berbanding paksi penyemperitan. Pada −25°C, bahan jenis-N mengembang pada 10.2 × 10⁻⁶/K sepanjang arah penyemperitan dan 12.5 × 10⁻⁶/K merentasinya, manakala bahan jenis P masing-masing menunjukkan 10.6 × 10⁻⁶/K dan 10.8⁻.10/⁶. Pada +150°C, nilai ini meningkat kepada 15.5 × 10⁻⁶/K dan 18.3 × 10⁻⁶/K untuk jenis-N dan 15.8 × 10⁻⁶/K dan 19.9 × 10⁻⁶/K untuk jenis-P.
| Harta benda | Jenis P | Jenis N |
|---|---|---|
| Kekuatan Mampatan | 54.0 MPa | 66.0 MPa |
| Kekuatan Ricih | 16.0 MPa | 21.0 MPa |
| Modulus Muda | 47.0 GPa | 42.0 GPa |
| Nisbah Poisson | 0.30 | 0.30 |
| Suhu | Arah | Jenis N | Jenis P |
|---|---|---|---|
| -25°C | Bersama penyemperitan | 10.2 × 10⁻⁶/K | 10.6 × 10⁻⁶/K |
| -25°C | Merentasi penyemperitan | 12.5 × 10⁻⁶/K | 10.8 × 10⁻⁶/K |
| +50°C | Bersama penyemperitan | 13.3 × 10⁻⁶/K | 14.0 × 10⁻⁶/K |
| +50°C | Merentasi penyemperitan | 16.6 × 10⁻⁶/K | 18.0 × 10⁻⁶/K |
| +150°C | Bersama penyemperitan | 15.5 × 10⁻⁶/K | 15.8 × 10⁻⁶/K |
| +150°C | Merentasi penyemperitan | 18.3 × 10⁻⁶/K | 19.9 × 10⁻⁶/K |
Nilai ini memaklumkan pemilihan aloi pateri, reka bentuk antara muka yang mematuhi, dan julat kitaran haba yang boleh diterima untuk pemasangan tertentu. Memadankan CTE merentas semua bahan dalam tindanan mengurangkan tegasan ricih pada sambungan dan memanjangkan hayat operasi.
Domain Aplikasi Merentasi Industri
Faktor bentuk yang padat dan operasi keadaan pepejal pemasangan moden telah mendorong penggunaan merentasi set industri yang sangat pelbagai. Setiap aplikasi mengenakan kekangan unik pada saiz, penggunaan kuasa, julat suhu dan perlindungan alam sekitar, tetapi semuanya mendapat manfaat daripada ketiadaan bahagian bergerak dan keupayaan untuk bertukar antara pemanasan dan penyejukan secara elektronik.
Komunikasi Gentian Optik
Modul optik dan komponen laser sensitif kepada variasi suhu kerana panjang gelombang pelepasan berubah dengan suhu simpang. Malah sebahagian kecil daripada tahap hanyut boleh menolak laser di luar saluran yang ditentukan. Pemasangan termoelektrik menyediakan penstabilan suhu setempat yang mengekalkan ketepatan panjang gelombang merentas turun naik ambien, menyokong pemultipleksan pembahagian panjang gelombang padat dan penghantaran optik berkelajuan tinggi.
Peralatan Perubatan dan Perindustrian
Instrumen diagnostik perubatan, peralatan analisis dan sistem kawalan proses industri selalunya memerlukan keadaan suhu terkawal dalam struktur peralatan padat. Penukar termosikal tindak balas rantai polimerase (PCR), sebagai contoh, bergantung pada kitaran suhu yang pantas dan tepat untuk menguatkan DNA. Teknologi termoelektrik keadaan pepejal membolehkan kadar pemanasan dan penyejukan yang tidak dapat dipadankan oleh penyejukan mekanikal, sambil mengekalkan keseragaman merentasi plat berbilang telaga.
Elektronik Automotif Pintar
Sistem elektronik automotif beroperasi dalam ruang padat dan dalam keadaan persekitaran yang berubah-ubah. Penderia LiDAR, modul kamera dan sistem radar semuanya mengandungi komponen yang prestasinya berbeza-beza mengikut suhu. Pemasangan termoelektrik boleh dibangunkan untuk komponen terpilih di mana pengurusan terma setempat diperlukan, menstabilkan diod laser dan penderia imej terhadap perubahan suhu bawah hud yang melampau tanpa memperkenalkan getaran yang akan mengganggu penjajaran optik.
Elektronik Pengguna
Produk elektronik padat selalunya mempunyai ruang terhad untuk struktur penyejukan konvensional. Teknologi termoelektrik menyediakan pengurusan suhu setempat tanpa bahagian bergerak mekanikal, menjadikannya sesuai untuk peranti penyejukan mudah alih, komponen pengkomputeran berprestasi tinggi dan sistem peraturan terma boleh pakai. Voltan operasi rendah pemasangan termoelektrik membolehkan penjanaan terus daripada pek bateri atau sistem elektrik kenderaan.
Peralatan Penyelidikan dan Makmal
Peralatan penyelidikan selalunya mempunyai keperluan suhu khusus aplikasi yang tidak dapat dipenuhi oleh penyelesaian penyejukan standard. Konfigurasi termoelektrik boleh disesuaikan dengan keadaan operasi dan struktur peralatan yang diperlukan, sama ada keperluan adalah penyejukan sub-ambien untuk tatasusunan pengesan, kawalan suhu yang stabil untuk eksperimen optik, atau kitaran haba pantas untuk penyelidikan bahan.
Pertimbangan Reka Bentuk untuk Perhimpunan Tersuai
Apabila modul standard tidak memenuhi keperluan seni bina pengurusan haba tertentu, pemasangan tersuai menjadi perlu. Proses reka bentuk bermula dengan semakan menyeluruh terhadap keperluan aplikasi dan diteruskan melalui pemilihan bahan, reka bentuk komponen, konfigurasi pemasangan, dan penilaian sampel sebelum pengeluaran volum. Menentukan perhimpunan tersuai memerlukan jawapan yang jelas kepada set soalan teknikal yang ditentukan.
Maklumat Diperlukan untuk Pemilihan TEC
| Maklumat | Tujuan |
|---|---|
| Beban Haba | Mentakrifkan kapasiti penyejukan yang diperlukan |
| Suhu Sasaran | Menetapkan suhu terkawal yang diperlukan |
| Suhu Ambien | Mentakrifkan keadaan terma sekeliling |
| Dimensi Pemasangan | Menentukan ruang yang ada |
| Bekalan Kuasa | Menetapkan keadaan operasi elektrik |
| Kaedah Pelesapan Haba | Mentakrifkan laluan haba bahagian panas |
| Lokasi Sensor | Mengenal pasti titik pengukuran suhu |
| Kitaran Operasi | Membantu menilai operasi terma berulang |
| Kuantiti | Menyokong sampel dan perancangan pengeluaran |
Lukisan atau rujukan fizikal juga berharga apabila pemasangan mesti sepadan dengan struktur peralatan sedia ada. Untuk projek baharu, keperluan teknikal disemak sebelum konfigurasi pemasangan dimuktamadkan, memastikan pemilihan bahan, geometri komponen dan strategi pengurusan terma diselaraskan dengan keadaan operasi yang dimaksudkan.
Aliran Proses Pembangunan
Pembangunan tersuai biasanya mengikuti urutan berstruktur yang bergerak daripada semakan aplikasi melalui pemilihan bahan, reka bentuk komponen, konfigurasi pemasangan, penilaian dan pengeluaran. Perkembangan ini membolehkan risiko teknikal dikenal pasti dan ditangani sebelum membuat komitmen kepada pembuatan volum. Untuk komponen sedia ada, lukisan atau rujukan fizikal boleh digunakan sebagai asas untuk pembiakan atau pengubahsuaian. Untuk reka bentuk baharu, proses semakan menetapkan keperluan yang akan membimbing setiap keputusan seterusnya.
Apabila mempertimbangkanPerhimpunan Penyejuk Termoelektrikuntuk aplikasi tersuai, jurutera juga harus menilai sama ada operasi sub-ambien diperlukan. Suhu di bawah 0°C boleh dicapai apabila konfigurasi modul, beban haba, keadaan sisi panas dan sistem kawalan sesuai untuk julat yang diperlukan. Pengurusan pemeluwapan menjadi kritikal dalam aplikasi ini, memerlukan penebat, pengedap atau peruntukan saliran.
Kualiti, Pengeluaran dan Pematuhan
Kualiti pemasangan bergantung pada ketekalan bahan serta kawalan proses semasa pematerian, pengaliran semula, pendispensan, sambungan elektrik, pengedap dan pemeriksaan. Kecacatan pada mana-mana peringkat ini boleh menjejaskan prestasi terma, kebolehpercayaan elektrik atau kestabilan jangka panjang. Oleh itu kemudahan pengeluaran untuk pemasangan termoelektrik termasuk peralatan khusus untuk setiap langkah urutan pembuatan.
Keupayaan Pengeluaran
- Proses pematerian dan pengaliran semula automatik untuk kualiti sambungan yang konsisten
- Pendispensan ketepatan untuk antara muka haba dan bahan pengedap
- Operasi pemotongan dan penipisan untuk konfigurasi elemen nipis
- Sistem pengedap dan pengawetan untuk perlindungan kelembapan
- Percetakan dan operasi pemasangan yang berkaitan untuk sambungan elektrik
- Kemudahan pemeriksaan dan ujian untuk mengesahkan prestasi sebelum penghantaran
Piawaian dan Dokumentasi
Sistem pengurusan kualiti yang mengikuti ISO 9001:2015 menyediakan rangka kerja untuk pengeluaran yang konsisten dan penambahbaikan berterusan. Maklumat pematuhan RoHS dan REACH tersedia untuk produk dan konfigurasi yang berkenaan, dengan dokumentasi khusus disahkan mengikut bahan atau pemasangan yang dibekalkan. Piawaian ini penting terutamanya untuk aplikasi perubatan, automotif dan elektronik pengguna di mana keperluan kawal selia adalah ketat dan kebolehkesanan adalah penting.
X-Meritanmenyokong pembangunan bahan termoelektrik, penyesuaian komponen dan reka bentuk pemasangan merentas aplikasi optik, perubatan, perindustrian, automotif, elektronik dan penyelidikan. Pendekatan bersepadu membolehkan prestasi bahan dinilai berhubung dengan aplikasi akhir, menyokong kedua-dua bekalan standard dan penyelesaian tersuai berdasarkan lukisan, prototaip atau spesifikasi aplikasi.
Soalan Lazim
Bolehkah pemasangan penyejuk termoelektrik menyediakan kedua-dua penyejukan dan pemanasan?
ya. Membalikkan arus elektrik mengubah arah pemindahan haba, membolehkan pemasangan termoelektrik menyediakan sama ada penyejukan atau pemanasan mengikut keperluan kawalan. Keupayaan dua hala ini membolehkan peraturan suhu yang tepat tanpa elemen pemanasan tambahan, memudahkan seni bina sistem dan mengurangkan kiraan komponen.
Bolehkah sistem termoelektrik beroperasi di bawah 0°C?
ya. Operasi sub-ambien boleh memanjang di bawah 0°C apabila konfigurasi termoelektrik, beban haba, keadaan sisi panas dan sistem kawalan sesuai untuk julat suhu yang diperlukan. Perhimpunan lata berbilang peringkat boleh mencapai suhu yang lebih rendah dalam persekitaran vakum. Pengurusan pemeluwapan menjadi penting dalam aplikasi ini untuk mengelakkan degradasi berkaitan kelembapan.
Adakah pemasangan penyejuk termoelektrik mempunyai bahagian mekanikal yang bergerak?
Tidak. Peranti termoelektrik menggunakan unsur semikonduktor keadaan pepejal dan bukannya pemampat, motor atau bahagian bergerak mekanikal yang lain. Ini menjadikannya sesuai untuk aplikasi di mana getaran perlu diminimumkan, seperti sistem optik, instrumentasi ketepatan dan penderiaan automotif. Ketiadaan bahagian bergerak juga menyumbang kepada hayat operasi yang panjang dan prestasi yang senyap.
Adakah pengudaraan aliran tinggi diperlukan dengan pemasangan termoelektrik?
Pemasangan termoelektrik tidak semestinya memerlukan pengudaraan aliran tinggi yang berterusan, tetapi haba yang dipindahkan ke bahagian panas masih perlu dilesapkan dengan berkesan. Kaedah penolakan haba yang sesuai — perolakan semula jadi, udara paksa, penyejukan cecair, atau pengaliran ke casis — bergantung pada reka bentuk peralatan yang lengkap, beban haba dan keadaan ambien. Mengecilkan saiz laluan haba bahagian panas akan menghakis prestasi tanpa mengira kualiti modul.
Apakah maklumat yang diperlukan untuk menentukan pemasangan tersuai?
Parameter utama termasuk beban haba, suhu sasaran, suhu ambien, dimensi pemasangan, ciri bekalan kuasa, kaedah pelesapan haba, lokasi penderia, kitaran operasi dan kuantiti. Lukisan atau rujukan fizikal juga berguna apabila pemasangan mesti sepadan dengan struktur peralatan sedia ada. Untuk projek baharu, keperluan teknikal disemak sebelum konfigurasi pemasangan dimuktamadkan.
Apakah sistem bahan yang digunakan untuk penyejukan suhu hampir bilik?
Bismut telluride (Bi₂Te₃) dan aloi berkaitannya kekal sebagai sistem bahan dominan untuk penyejukan termoelektrik pada suhu hampir bilik. Gubahan Bi₂Te₃-Sb₂Te₃ lazimnya digunakan untuk elemen jenis P, manakala gubahan Bi₂Te₃-Bi₂Se₃ berfungsi sebagai peranan jenis N. Komposisi khusus, doping dan laluan pemprosesan menentukan sifat pengangkutan elektrik dan haba yang mengawal prestasi pemasangan.
Setiap cabaran terma ketepatan mempunyai penyelesaian keadaan pepejal yang menunggu untuk direkayasa. Sama ada keperluan memerlukan penyejukan sub-ambien modul optik, kawalan suhu yang stabil untuk instrumen diagnostik perubatan, atau pengurusan haba setempat dalam pakej sensor automotif, konfigurasi pemasangan dan strategi bahan yang betul membuat perbezaan antara prestasi yang mencukupi dan luar biasa.
Hubungi Kamiuntuk Membincangkan Keperluan Perhimpunan Tersuai Anda
