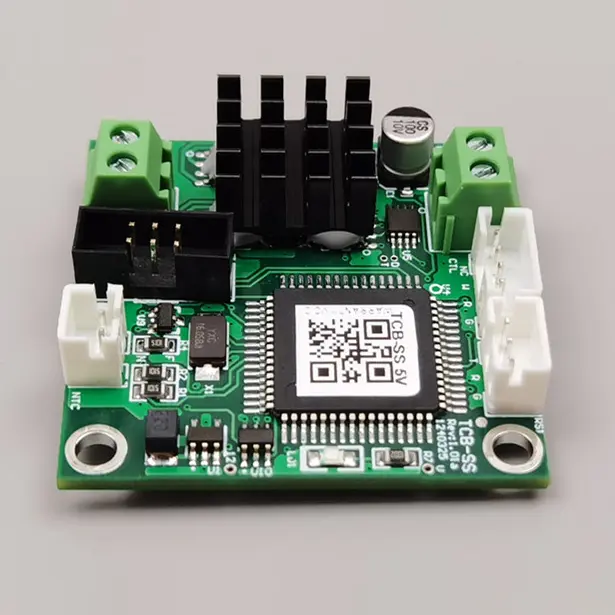

X-Meritan membekalkan Pengawal Suhu TCB-SA yang padat untuk TEC Mikro untuk menangani keperluan penyejukan yang ketat bagi pembungkusan fotonik dan mikroelektronik. Dibina di sekeliling IC pengurusan TEC khusus mewah, papan ini menyampaikan arus dipacu DC dan bukannya denyutan terputus-putus, mewujudkan persekitaran terma bebas riak sepenuhnya. Direka bentuk untuk antara muka asli dengan termistor NTC 10kΩ, TCB-SA mengekalkan suhu sasaran dengan ketepatan 0.01℃ merentasi rentang kawalan yang luas dari -20℃ hingga +100℃.
Pengawal PWM (Pulse Width Modulation) tradisional memperkenalkan pensuisan voltan agresif yang menjana kelesuan berbasikal haba, bunyi elektrik dan keretakan mikro dalam elemen TEC ultra-kecil. Pengawal Suhu TCB-SA untuk TEC Mikro mengambil pendekatan kejuruteraan yang berbeza secara asasnya untuk melindungi penyejuk mikro yang halus sambil mengunci kestabilan sub-darjah:
Penghantaran Arus DC Berterusan: Membekalkan kuasa yang bersih dan berterusan kepada mikro-TEC. Ini melicinkan kecerunan terma, menghilangkan hingar frekuensi tinggi dalam pengesan optik sensitif, dan memanjangkan hayat operasi TEC secara mendadak.
Pengoptimuman Jisim Mikro-Tema: Algoritma PID onboard ditala secara eksplisit untuk tindak balas haba yang pantas dalam beban haba yang kecil, mengelakkan overshoot suhu yang teruk semasa tanjakan titik tetapan pantas.
Kebolehpercayaan Gred Laser Terbukti: Diuji lapangan merentas transceiver optik berketumpatan tinggi dan diod laser industri, mengekalkan penentukuran yang konsisten melalui berjuta-juta waktu operasi.
Jejak Profil Rendah: Faktor bentuk padat membolehkan pemasangan terus bersebelahan dengan sub-himpunan optik, meminimumkan panjang petunjuk isyarat dan kelewatan gelung sensor.
|
Parameter |
Spesifikasi / Nilai |
|
Ketepatan Kawalan |
0.01 ℃ |
|
Tetapkan Ketepatan Suhu |
0.01 ℃ |
|
Julat Pengukuran |
-30 ℃ hingga +147 ℃ |
|
Julat Suhu Kawalan |
-20℃ hingga +100℃ |
|
Suhu Tetapan Lalai Kilang |
25 ℃ (Boleh disesuaikan atas permintaan) |
|
Output TEC Maksimum |
4.5V DC (Lalai) / 3.0A Arus Maks |
|
Input Bekalan Lembaga |
5V DC |
|
Kecekapan Output |
>90 |
|
Sensor yang Disokong |
10K NTC Thermistor (Lalai B=3950) |
|
Dimensi Fizikal |
60mm(L)×42mm(W)×23mm(H) |
|
Ketebalan / Kelegaan Papan |
Papan 1.5mm / Kelegaan Pin Maks 3mm Di Bawah |
• Penstabilan Diod Laser Menghalang hanyutan panjang gelombang dan turun naik kuasa optik dalam laser gentian, laser pam dan diod laser pengesan gas.
• Penderia Optik Ketepatan Tinggi Menstabilkan tatasusunan fotodiod, spektrometer dan APD untuk meminimumkan arus gelap dan hingar terma dalam persekitaran optik isyarat rendah.
• Semikonduktor & Penyelidikan Kuantum Menyediakan penyejukan titik skala mikro di dalam lekapan ujian makmal terhad ruang yang memerlukan ketepatan sub-darjah.
Pengilangan Dalaman Khusus: Pengawasan terus daripada penempatan komponen SMT kepada ujian terma akhir menjamin ketekalan unit-ke-unit.
Sokongan Kejuruteraan Aplikasi: Pasukan kami membantu secara langsung dengan pemodelan gelung terma, pengoptimuman peletakan sensor dan pengaturcaraan titik tetapan tersuai.
Seni Bina Kecekapan Tinggi: Memberikan lebih 90% kecekapan penukaran kuasa, meminimumkan penjanaan haba papan dalaman di dalam kandang pelanggan yang tertutup.
TEC berskala mikro mempunyai keratan rentas elemen yang sangat nipis. Kuasa PWM mengitar pasangan semikonduktor dengan pantas antara panas dan sejuk, menyebabkan tekanan tidak sepadan CTE (Pekali Pengembangan Termal) yang merendahkan simpang dari semasa ke semasa. Pemacu DC berterusan TCB-SA menghilangkan keletihan berbasikal mekanikal sepenuhnya.
ya. Walaupun sasaran lalai kilang ialah 25℃, X-Meritan boleh memancarkan titik tetapan suhu lalai tersuai ke dalam perisian tegar semasa pengeluaran mengikut keperluan pakej optik anda.
Papan ini ditentukur kilang untuk termistor 10kΩ NTC standard (B-value=3950), yang menawarkan tindak balas haba yang pantas dan kepekaan tinggi merentas julat kawalan −20∘C hingga +100∘C.
ya. IC pemacu khusus mengurus arah semasa secara asli untuk menyediakan penyejukan dan pemanasan aktif, mengekalkan kestabilan titik tetap dalam ±0.01∘C tanpa mengira perubahan suhu ambien.
