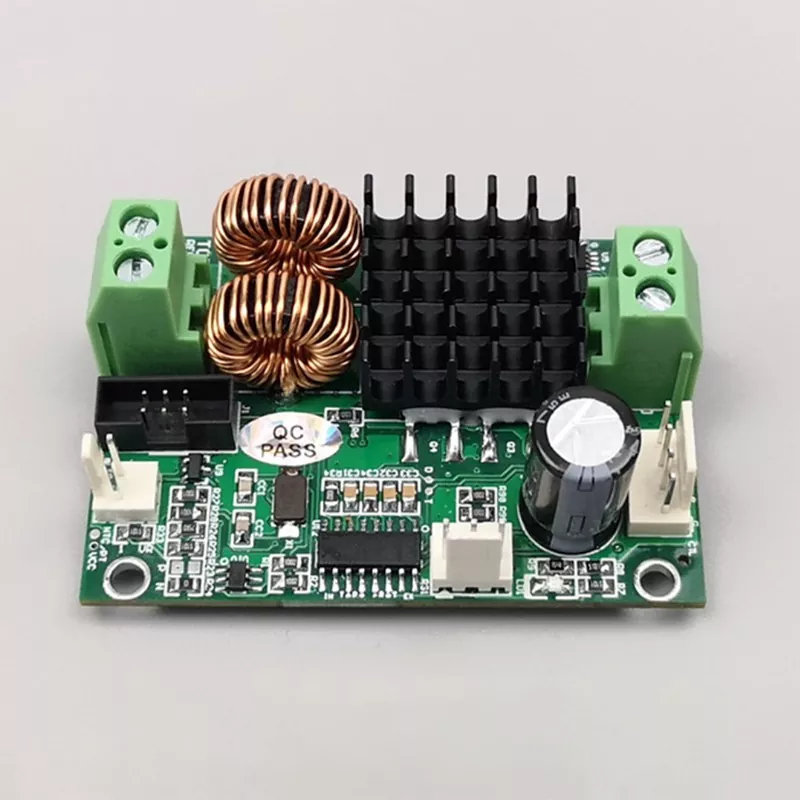

Pengawal Suhu TCB-NC dengan Reka Bentuk Padat dan Ketepatan Tinggi

TCB-NC ialah papan kawalan suhu semikonduktor khusus yang direka untuk senario kawalan industri berketumpatan tinggi dan peralatan ketepatan kecil. Pengawal Suhu TCB-NC dengan Reka Bentuk Kompak dan Ketepatan Tinggi menggunakan reka bentuk litar bersepadu yang menggabungkan pengiraan PID, pemanduan berkuasa tinggi, pemerolehan data sensor NTC dan maklum balas isyarat ke dalam satu unit, yang membolehkan penyepaduan sistem diperkemas.

Prinsip Operasi Teras

TCB-NC menggunakan mekanisme kawalan maklum balas PID gelung tertutup yang dioptimumkan yang disesuaikan khusus untuk aplikasi pemanasan dan penyejukan berasaskan semikonduktor.

Ia menggunakan sensor suhu NTC terbina dalam untuk memperoleh data suhu masa nyata daripada peranti dan persekitaran, dengan pantas membandingkan bacaan ini dengan parameter yang ditetapkan untuk mengira sisihan suhu dengan tepat.

Memanfaatkan algoritma PID (Proportional-Integral-Derivative) tiga peringkat, ia melaraskan parameter output secara dinamik dan memodulasi arus yang dibekalkan secara berterusan kepada plat penyejuk termoelektrik, menggantikan kaedah kawalan hidup/mati tradisional yang mudah.

Ini berkesan menghalang kejutan haba yang disebabkan oleh turun naik suhu yang cepat; walaupun apabila suhu beban berubah secara dinamik, pengawal dengan cepat mengunci suhu sasaran, memastikan kawalan suhu yang stabil dan berterusan dengan turun naik yang minimum.

Parameter

Ciri-ciri Produk

1. Struktur Ultra-Kompak

Menampilkan reka bentuk bersepadu yang kecil, Pengawal Suhu TCB-NC dengan Reka Bentuk Padat dan Ketepatan Tinggi menghapuskan struktur besar yang terdapat dalam peralatan kawalan suhu tradisional. Faktor bentuknya yang padat dan ringan membolehkan pemasukan lancar ke dalam kabinet industri berketumpatan tinggi dan peranti ketepatan kecil.

Berbanding dengan sistem tradisional, ia menjimatkan ruang pemasangan dengan ketara, selaras dengan trend semasa ke arah pengecilan dan penyepaduan peralatan industri.

2. Rintangan Gangguan EMC Gred Perindustrian

TCB-NC menjalani ujian keserasian elektromagnet (EMC) komprehensif sebelum meninggalkan kilang, menunjukkan rintangan yang sangat baik terhadap gangguan elektromagnet.

Walaupun dalam persekitaran perindustrian yang kompleks yang dicirikan oleh voltan tinggi, interaksi berbilang peranti, dan hingar elektromagnet yang kuat, ia mengekalkan pemerolehan data suhu yang tepat dan operasi sistem yang stabil, bebas daripada gangguan isyarat atau kegagalan kawalan.

3. Interaksi Mudah Manusia-Mesin

Mempunyai paparan visual definisi tinggi dan navigasi menu intuitif, menjadikan tetapan parameter dan mod kawalan suhu bertukar menjadi mudah.

Tiada kepakaran teknikal khusus diperlukan; pengendali standard boleh melengkapkan pentauliahan peralatan dan penentukuran parameter dengan cepat, menjadikannya sesuai untuk kedua-dua persediaan peralatan pengeluaran besar-besaran dan penyelenggaraan harian.

4. Kepersisan Kawalan Suhu Ultra Tinggi

Dioptimumkan khas untuk aplikasi yang menuntut seperti pembuatan semikonduktor, ujian ketepatan dan analisis makmal; ia menawarkan toleransi suhu yang minimum dan mengekalkan suhu yang tepat dan stabil dalam jangka masa panjang.

Secara berkesan menyelesaikan isu seperti ralat ujian dan sisihan proses yang disebabkan oleh turun naik suhu dalam peralatan ketepatan, memastikan hasil produk yang tinggi dan data percubaan yang tepat.

5. Saiz Padat, Kuasa Tinggi

Menggabungkan faktor bentuk padat dengan modul pemacu berkuasa tinggi, mampu memacu secara stabil pelbagai penyejuk termoelektrik (TEC) standard dengan kecekapan penukaran termoelektrik yang tinggi.

Mengimbangi keperluan untuk pemasangan padat dengan tuntutan operasi kawalan suhu intensiti tinggi, memberikan prestasi yang jauh lebih baik daripada papan kawalan suhu standard dengan saiz yang sama.

Apakah kelebihan berbanding sistem kawalan suhu tradisional?

1. Integrasi yang lebih tinggi

Sistem kawalan suhu industri tradisional memerlukan modul pemacu luaran dan peralatan pemerolehan isyarat, menghasilkan seni bina yang kompleks dan pendawaian yang menyusahkan.

Pengawal Suhu TCB-NC menampilkan reka bentuk bersepadu semua-dalam-satu dengan pemacu terbina dalam dan sistem maklum balas; Pengawal Suhu TCB-NC dengan Reka Bentuk Kompak dan Kepersisan Tinggi melaksanakan kawalan suhu yang tepat secara bebas sebagai unit kendiri, memudahkan seni bina sistem dengan ketara.

2. Logik Kawalan Lebih Bijak

Kawalan suhu hidup/mati tradisional mengalami masalah seperti overshoot suhu, kitaran mula-henti yang kerap dan kejutan haba yang ketara, yang boleh merosakkan komponen teras ketepatan semasa operasi jangka panjang.

Produk ini menggunakan peraturan keluaran dinamik PID yang berterusan untuk memastikan peralihan suhu yang lancar dan turun naik yang minimum, melindungi komponen teras dengan berkesan dan memanjangkan hayat perkhidmatan keseluruhan peralatan.

3. Kesesuaian Aplikasi yang Lebih Luas

Sokongan asli untuk termistor NTC memastikan keserasian dengan konfigurasi penderia kebanyakan peralatan kawalan suhu ketepatan dan membolehkan penyesuaian fleksibel kepada kedua-dua aplikasi penyejukan dan pemanasan.

Sama ada untuk tugas makmal suhu malar statik atau keadaan beban industri yang dinamik, ia mengekalkan operasi berketepatan tinggi yang stabil, menawarkan fleksibiliti yang jauh lebih besar daripada peranti kawalan suhu khusus tradisional.

Senario Aplikasi Aliran Perdana

1. Kabinet Kawalan Automasi Perindustrian

Menyediakan pengurusan terma suhu malar yang tepat untuk kabinet kawalan elektrik bersepadu berketumpatan tinggi. Pengawal Suhu TCB-NC dengan Reka Bentuk Kompak dan Ketepatan Tinggi mencegah penuaan komponen elektrik dan kegagalan operasi yang disebabkan oleh suhu dalaman yang tinggi, memastikan operasi berterusan dan stabil bagi barisan pengeluaran automatik.

2. Instrumen Makmal Kepersisan

Sesuai untuk kawalan suhu malar pelbagai instrumen analisis, peralatan ujian dan sampel eksperimen. Dengan kelebihan seperti operasi tanpa getaran, ketepatan tinggi dan gangguan yang rendah, ia menghapuskan kesan turun naik suhu pada data eksperimen, memastikan keputusan ujian yang tepat dan boleh dihasilkan semula.

3. Peralatan Pemprosesan Mikro Semikonduktor

Digunakan untuk peraturan suhu dalam pemesinan mikro semikonduktor, etsa ketepatan dan peralatan pemeriksaan mikro/nano. Ia memenuhi piawaian kawalan suhu yang ketat bagi proses pembuatan semikonduktor, membantu meningkatkan kadar hasil dalam pemesinan ketepatan.

4. Peralatan Bantu Tenaga Baharu

Serasi dengan peralatan ujian tenaga baharu, komponen pengurusan haba untuk sistem penyimpanan tenaga dan modul kawalan suhu mikro. Ia menstabilkan suhu operasi dan menyesuaikan diri dengan keadaan kerja suhu tinggi dan rendah yang kompleks bagi peralatan tenaga baharu.

Soalan Lazim

S1: Apakah nilai teras bertukar kepada sistem kawalan suhu TCB-NC berbanding penyelesaian tradisional?

Kelebihan teras terletak pada tiga bidang:
Pertama, ia menampilkan jejak yang lebih kecil dan integrasi yang lebih tinggi, menjadikannya sesuai untuk memasang semula peralatan kecil;
Kedua, ia menawarkan ketepatan kawalan suhu yang lebih tinggi dan keserasian sensor yang lebih luas, sesuai untuk proses pembuatan ketepatan;
Ketiga, ia menghapuskan keperluan untuk perkakasan tambahan luaran, memudahkan keseluruhan struktur sistem dan mengurangkan integrasi peralatan, pendawaian dan kos penyelenggaraan jangka panjang dengan berkesan.

S2: Bagaimanakah parameter PID harus ditentukur untuk mencapai kawalan suhu optimum?

Kami mengesyorkan kaedah penentukuran lelaran standard industri: pertama, tetapkan parameter kamiran (I) dan terbitan (D) kepada sifar dan secara beransur-ansur meningkatkan keuntungan berkadar (Kp) sehingga ayunan suhu sedikit berlaku; seterusnya, laraskan masa kamiran (Ti) untuk menghapuskan ralat suhu keadaan mantap; akhirnya, memperhalusi masa terbitan (Td) untuk meningkatkan kelajuan tindak balas suhu dan menyekat turun naik. Untuk parameter ketepatan khusus peralatan, sila hubungi pasukan teknikal kami untuk bimbingan satu lawan satu.

S3: Adakah Pengawal Suhu TCB-NC dengan Reka Bentuk Kompak dan Ketepatan Tinggi sesuai untuk keadaan operasi peralatan semikonduktor berketepatan tinggi?

Produk ini dibangunkan khusus untuk peralatan mikro semikonduktor dan peranti ujian ketepatan. Ia telah menjalani ujian keserasian elektromagnet gred industri (EMC) dan kestabilan. Menampilkan kecekapan ruang yang tinggi, output suhu yang stabil dan ralat data yang minimum, ia berfungsi sebagai penyelesaian ideal untuk kawalan suhu mikro pada barisan pengeluaran semikonduktor dan untuk peralatan makmal ketepatan.

S4: Adakah peranti menyokong kawalan pemanasan dan penyejukan dua arah? Bolehkah ia disesuaikan untuk operasi satu arah?

Ia secara asli menyokong penukaran automatik antara pemanasan dan penyejukan, mengekalkan suhu malar berdasarkan keadaan operasi. Ia juga menyokong pengaturcaraan tersuai—membenarkan konfigurasi untuk mod pemanasan sahaja atau penyejukan sahaja—untuk memenuhi keperluan kawalan suhu khusus peralatan berbeza, menawarkan fleksibiliti penyesuaian yang tinggi.

S5: Adakah sokongan integrasi teknikal dan perkhidmatan selepas jualan disediakan untuk pesanan pukal?

Sebagai pengeluar asal, kami menyediakan penyepaduan teknikal khusus, panduan penalaan parameter dan sokongan integrasi peringkat sistem untuk pesanan pukal. Semua produk menjalani kawalan kualiti piawai dan pemeriksaan pra-penghantaran penuh. Kami juga menawarkan sokongan teknikal selepas jualan jangka panjang untuk memenuhi keperluan pengeluaran besar-besaran perusahaan dan lelaran projek.
