Untuk aplikasi dalam komunikasi gentian optik, peralatan perubatan, elektronik automotif, instrumen makmal dan sistem ketepatan lain, pilihan konfigurasi TEC secara langsung boleh menjejaskan prestasi penyejukan dan kecekapan sistem keseluruhan. X-Meritan menyokong konfigurasi siri, selari dan campuran selari siri, serta penyelesaian tersuai yang dibangunkan di sekitar lukisan pelanggan, sampel dan keadaan aplikasi.
Sistem penyejukan termoelektrik tidak selalu mempunyai penyelesaian satu modul. Apabila kapasiti penyejukan yang diperlukan meningkat atau bekalan kuasa dan ruang pemasangan yang tersedia menjadi lebih menuntut, beberapa penyejuk TE mungkin perlu bekerjasama.
Cara penyejuk ini disusun menjadi bahagian penting dalam reka bentuk sistem.

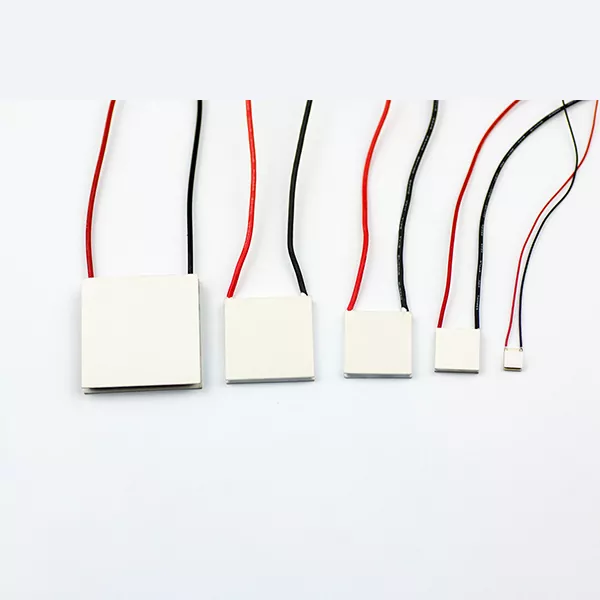

Penyejuk X-Meritan General TE dengan Sambungan Bersiri atau Selari untuk Aplikasi Khas boleh dikonfigurasikan secara bersiri atau selari, membolehkan jurutera memilih susunan yang sesuai mengikut prestasi pemindahan haba yang diperlukan, keadaan aliran, penurunan tekanan dan kapasiti sistem. Untuk aplikasi dengan keperluan yang lebih rumit, konfigurasi bercampur juga boleh dipertimbangkan.
Daripada menganggap modul TEC sebagai komponen terpencil, X-Meritan melihat cara penyejuk berfungsi dalam sistem pengurusan haba yang lengkap.
Perbezaan antara konfigurasi siri dan selari terutamanya berkaitan dengan cara sistem penyejukan mengendalikan aliran dan mengagihkan beban terma.

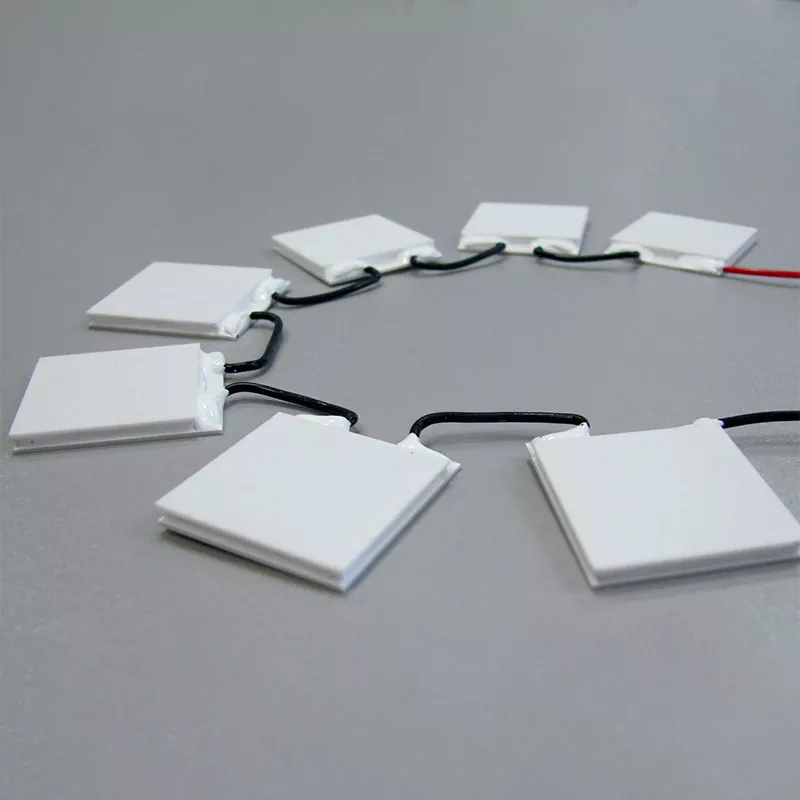

Dengan susunan siri, medium penyejukan melalui penyejuk TE satu demi satu. Ini mewujudkan laluan aliran yang agak tertumpu dan boleh memberikan halaju aliran yang lebih tinggi melalui saluran penyejukan.
Konfigurasi ini boleh berguna apabila aplikasi mempunyai kadar aliran terkawal dan memerlukan pemindahan haba yang berkesan dalam sistem padat. Laluan aliran berterusan juga menjadikan pengagihan aliran agak mudah.
Tukar ganti ialah penurunan tekanan. Apabila lebih banyak penyejuk disambungkan mengikut urutan, jumlah rintangan aliran meningkat. Untuk sistem yang memerlukan kadar alir yang tinggi, ini mungkin mengakibatkan keperluan pengepaman yang lebih besar dan penggunaan tenaga yang lebih tinggi.
Dalam susunan selari, aliran dibahagikan antara beberapa penyejuk TE dan bukannya melalui setiap penyejuk secara berurutan.
Ini mengurangkan laluan aliran setiap cawangan dan boleh membantu menurunkan penurunan tekanan keseluruhan. Ia menjadikan konfigurasi selari amat berguna apabila sistem memerlukan kadar aliran yang lebih besar atau apabila mengurangkan tenaga mengepam adalah pertimbangan penting.
Cabaran utama ialah pengagihan aliran. Jika cawangan tidak direka bentuk dengan betul, penyejuk yang berbeza mungkin menerima kadar aliran yang berbeza, yang boleh menjejaskan konsistensi prestasi terma.
Atas sebab ini, pilihan antara siri dan selari tidak seharusnya berdasarkan kapasiti penyejukan sahaja. Keadaan hidraulik dan reka bentuk sistem yang lengkap juga perlu dipertimbangkan.
|
Konfigurasi |
Laluan Aliran |
Ciri-ciri Pemindahan Haba |
Penurunan Tekanan |
Keperluan Biasa |
|
Siri |
Medium penyejukan melalui setiap penyejuk secara berurutan |
Halaju aliran yang lebih tinggi boleh menyokong pemindahan haba yang berkesan |
Bertambah apabila lebih banyak modul disambungkan |
Sistem terma aliran terkawal dan padat |
|
selari |
Aliran dibahagikan antara berbilang penyejuk |
Prestasi bergantung kepada pengagihan aliran yang seimbang |
Secara amnya lebih rendah daripada susunan siri yang setara |
Sistem pengurusan haba aliran tinggi dan lebih besar |
|
Siri Campuran-Sejajar |
Gabungan laluan aliran berurutan dan dibahagikan |
Boleh mengimbangi pemindahan haba dan keperluan aliran |
Boleh dioptimumkan mengikut reka bentuk sistem |
Sistem yang kompleks atau sangat disesuaikan |
Dalam peralatan komunikasi gentian optik, Penyejuk TE Umum kami dengan Sambungan Bersiri atau Selari untuk Aplikasi Khas boleh digunakan di mana kestabilan suhu adalah penting untuk komponen optik dan peranti berkaitan laser. Dalam sistem ini, dimensi padat dan kawalan haba yang tepat selalunya lebih penting daripada kapasiti penyejukan konvensional.
Untuk peralatan perubatan dan perindustrian, penyejukan TEC boleh menyediakan kawalan suhu setempat untuk komponen sensitif suhu dan instrumen ketepatan. Keupayaan untuk menyesuaikan konfigurasi amat berguna apabila ruang pemasangan yang tersedia adalah terhad.
Prinsip yang sama digunakan untuk elektronik automotif dan peralatan berkaitan LiDAR, di mana komponen elektronik dan optik mungkin memerlukan suhu operasi yang stabil dalam sistem padat. Untuk peralatan makmal dan penyelidikan, teknologi TEC menawarkan satu lagi pendekatan praktikal untuk pengurusan suhu terkawal dan setempat.
Sesetengah sistem pengurusan haba tidak boleh ditangani dengan betul dengan modul TEC standard.
X-Meritan boleh berfungsi daripada lukisan pelanggan, sampel atau spesifikasi aplikasi untuk menilai konfigurasi penyejuk TE yang diperlukan. Bergantung pada projek, penyelesaian mungkin menggunakan susunan siri, susunan selari, atau gabungan kedua-duanya.
Semasa peringkat pembangunan, faktor seperti kapasiti penyejukan, keadaan operasi, dimensi modul, keperluan aliran dan had pemasangan boleh dipertimbangkan bersama. Selepas konfigurasi disahkan, sampel boleh dihasilkan untuk penilaian pelanggan sebelum beralih ke pengeluaran volum.
Pendekatan ini amat sesuai untuk projek OEM dan pengeluar peralatan yang membangunkan sistem pengurusan haba khusus.
Konfigurasi siri menghantar medium penyejukan melalui beberapa penyejuk TE secara berurutan, manakala konfigurasi selari membahagikan aliran antara penyejuk yang berbeza. Susunan siri boleh menyediakan laluan aliran yang lebih pekat tetapi boleh menghasilkan penurunan tekanan yang lebih tinggi. Susunan selari biasanya mengurangkan rintangan aliran tetapi memerlukan pengimbangan aliran yang betul.
Konfigurasi campuran boleh dipertimbangkan apabila sistem perlu mengimbangi prestasi pemindahan haba, kadar aliran dan penurunan tekanan. Dengan menggabungkan bahagian selari dan siri, keseluruhan sistem penyejukan boleh disesuaikan dengan lebih tepat kepada keadaan operasi yang kompleks.
ya. X-Meritan boleh membangunkan konfigurasi penyejuk TE berdasarkan lukisan pelanggan, sampel dan keperluan aplikasi, termasuk projek yang memerlukan dimensi tertentu atau susunan selari siri.
Keperluan penyejukan, suhu operasi, perbezaan suhu yang diperlukan, voltan, arus, keadaan aliran, ruang pemasangan dan keadaan pelesapan haba adalah titik permulaan yang berguna. Maklumat aplikasi yang lebih terperinci membolehkan X-Meritan menilai konfigurasi dengan lebih tepat.
ya. Penyejukan termoelektrik sesuai untuk aplikasi yang memerlukan kawalan suhu setempat dan stabil bagi komponen optik dan elektronik. Penyelesaian X-Meritan boleh disesuaikan dengan keperluan ruang dan terma tertentu.
