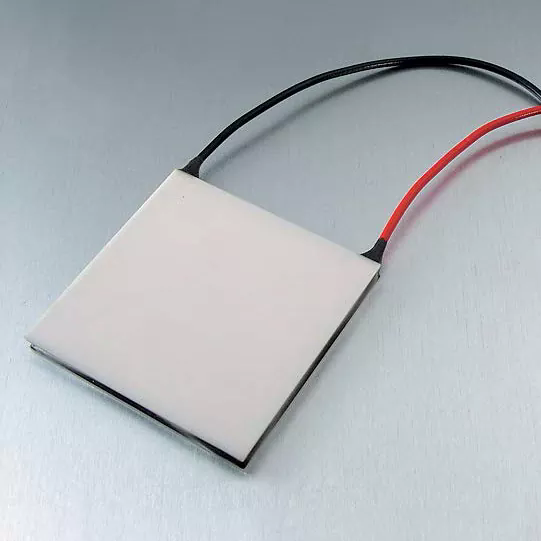

Seorang jurutera yang mereka bentuk penganalisis perubatan padat perlu memegang ruang sampel pada suhu 15°C dalam persekitaran ambien 35°C. Kepungan adalah kecil, belanjawan kuasa adalah terhad, dan ruang yang tersedia untuk sistem penyejukan adalah minimum. Jurutera tahu bahawa penyejuk termoelektrik, atau TEC, adalah teknologi yang sesuai untuk aplikasi ini. Tetapi TEC yang mana? Jawapannya bergantung pada nombor yang sering dianggarkan terlalu santai: beban penyejukan yang diperlukan. Jika beban penyejukan dipandang remeh, TEC tidak akan memegang setpoint. Jika dianggarkan terlalu tinggi, TEC akan menjadi terlalu besar, tidak cekap dan mahal. Mengira beban penyejukan dengan betul ialah langkah pertama dalam memilih penyejuk termoelektrik yang memenuhi keperluan aplikasi tanpa kos atau kerumitan yang tidak perlu.
Panduan ini ditulis untuk jurutera perolehan, jurutera reka bentuk dan pembeli yang perlu menentukanpenyejuk termoelektrikuntuk aplikasi penyejukan. Kami akan menerangkan komponen beban penyejukan, kaedah untuk mengira setiap komponen, peranan rintangan haba dalam kepungan, kesan pekali prestasi (COP) TEC dan kriteria untuk menilai pembekal. Kami juga akan menyediakan parameter produk terperinci dari kilang kami di Fuzhou X-Meritan Technology Co., Ltd. Sama ada anda menyejukkan peranti perubatan, diod laser, pek bateri atau penutup padat, panduan ini akan membantu anda mengira beban penyejukan dengan tepat dan memilih penyejuk termoelektrik yang sesuai untuk aplikasi anda.
Beban penyejukan ialah jumlah haba yang mesti dikeluarkan dari kepungan atau objek yang disejukkan untuk mengekalkan suhu yang dikehendaki. Ia adalah jumlah beban haba aktif, beban haba pasif, dan sebarang sumber haba tambahan seperti sinaran suria atau pemeluwapan. Beban penyejukan dinyatakan dalam watt. Untuk penyejuk termoelektrik, beban penyejukan ialah kapasiti pengepaman haba (Qc) yang diperlukan pada keadaan operasi tertentu. TEC mesti dipilih supaya Qcnya pada suhu ambien dan titik tetapan sebenar lebih besar daripada beban penyejukan, dengan margin keselamatan yang sesuai. Jika Qc TEC kurang daripada beban penyejukan, kepungan tidak akan mencapai titik set. Jika Qc TEC jauh lebih besar daripada beban penyejukan, TEC akan bersaiz besar dan akan beroperasi pada kecekapan yang lebih rendah.
Pengiraan beban penyejukan adalah asas pemilihan TEC kerana ia menentukan Qc yang diperlukan, yang seterusnya menentukan saiz TEC, penggunaan kuasa dan kos. Peranti perubatan kecil mungkin mempunyai beban penyejukan 10 W, memerlukan TEC padat. Sistem pengurusan haba bateri mungkin mempunyai beban penyejukan 200 W, memerlukan TEC yang lebih besar atau pelbagai TEC. Jadual di bawah meringkaskan tiga komponen utama beban penyejukan dan sumber biasa mereka.
| Komponen | Sumber | Magnitud Biasa |
| Beban Haba Aktif | Komponen elektronik, sensor, motor, laser | 1 W hingga 200 W |
| Beban Haba Pasif | Pengaliran melalui dinding kepungan, perolakan, sinaran | 5 W hingga 50 W |
| Sumber Haba Tambahan | Sinaran suria, pemeluwapan, sumber haba luaran | Pembolehubah |
| Jumlah Beban Penyejukan | Jumlah semua komponen | Menentukan keperluan TEC Qc |
PadaFuzhou X-Meritan Technology Co., Ltd., kilang kami mereka bentuk dan mengeluarkan penyejuk termoelektrik untuk pelbagai aplikasi penyejukan. Kami bekerjasama dengan pelanggan kami untuk mengesahkan bahawa pengiraan beban penyejukan adalah tepat sebelum memilih TEC. Pasukan kejuruteraan kami boleh membantu dengan pengiraan dan memberikan panduan tentang margin keselamatan yang sesuai untuk setiap permohonan.
Beban haba aktif ialah haba yang dihasilkan oleh komponen di dalam kepungan yang dikuasakan oleh elektrik. Komponen ini mungkin termasuk litar elektronik, penderia, motor, laser, lampu LED dan sebarang peranti lain yang menukar tenaga elektrik kepada haba. Beban haba aktif dikira dengan menjumlahkan penggunaan kuasa semua komponen yang beroperasi di dalam kepungan. Untuk komponen yang tidak 100% cekap, haba yang dijana adalah sama dengan input kuasa tolak keluaran kerja yang berguna. Dalam kebanyakan sistem elektronik, hampir semua kuasa elektrik ditukar kepada haba, jadi beban haba aktif adalah lebih kurang sama dengan jumlah penggunaan kuasa. Jadual di bawah menyediakan lembaran kerja untuk mengira beban haba aktif.
| Komponen | Penggunaan Kuasa (W) | Pelesapan Haba (W) | Nota |
| Lembaga Pengawal | 5 W | 5 W | Semua kuasa hilang sebagai haba |
| Modul Sensor | 2 W | 2 W | Operasi berterusan |
| Diod Laser | 3 W | 2.5 W | 0.5 W dipancarkan sebagai cahaya |
| Paparan | 1 W | 0.8 W | 0.2 W dipancarkan sebagai cahaya |
| Jumlah Beban Haba Aktif | 11 W | 10.3 W | Digunakan untuk pemilihan TEC |
Di kilang kami, kami menyediakan penyejuk termoelektrik dengan pelbagai kapasiti penyejukan untuk disesuaikan dengan beban haba aktif yang berbeza. Pasukan kejuruteraan kami boleh menyemak senarai komponen dan mengesahkan pengiraan beban haba aktif. Kami juga mengesyorkan agar pelanggan kami mempertimbangkan kitaran tugas komponen, kerana operasi terputus-putus boleh mengurangkan beban haba purata.
Beban haba pasif ialah haba yang memasuki kepungan dari persekitaran luar melalui dinding, penutup, dan sebarang bukaan. Ia didorong oleh perbezaan suhu antara persekitaran ambien dan bahagian dalam kandang. Beban haba pasif dikira menggunakan formula Q = U × A × ΔT, di mana U ialah pekali pemindahan haba keseluruhan kepungan, A ialah luas permukaan kepungan, dan ΔT ialah perbezaan suhu antara ambien dan pedalaman. Pekali pemindahan haba keseluruhan bergantung pada bahan dinding, penebat, dan keadaan perolakan pada kedua-dua belah dinding. Untuk kepungan yang berpenebat baik, U mungkin serendah 0.5 W/m²K. Untuk kepungan yang tidak bertebat, U mungkin setinggi 5 W/m²K. Jadual di bawah menyediakan lembaran kerja untuk mengira beban haba pasif.
| Parameter | Simbol | Nilai | Unit |
| Pekali Pemindahan Haba Keseluruhan | U | 2.0 | W/m²K |
| Kawasan Permukaan | A | 0.5 | m² |
| Perbezaan Suhu | ΔT | 20 (35°C ambien, 15°C dalam) | K |
| Beban Haba Pasif | Q | 20 | W |
Di X-Meritan, kami membantu pelanggan mengira beban haba pasif dengan menyediakan nilai rintangan haba untuk bahan penutup dan pilihan penebat kami. Kami juga menasihati penggunaan salutan reflektif dan pecah haba untuk mengurangkan beban haba pasif. Matlamat kami adalah untuk memastikan jumlah beban penyejukan dikira dengan tepat, supaya penyejuk termoelektrik yang dipilih tidak bersaiz kecil atau bersaiz besar.
Pengiraan beban penyejukan tidak lengkap sehingga rintangan haba antara muka antara TEC dan objek yang disejukkan diambil kira. TEC tidak menyejukkan objek secara langsung; ia menyejukkan sink haba sebelah sejuk, yang kemudiannya menyejukkan objek melalui pengaliran, perolakan atau sinaran. Setiap antara muka memperkenalkan rintangan haba yang mengurangkan kapasiti penyejukan yang berkesan. Kerugian antara muka yang paling biasa ialah rintangan haba bahan antara muka haba (TIM) antara TEC dan sink haba, rintangan haba sink haba itu sendiri, dan rintangan haba laluan haba dari sink haba sisi sejuk ke objek. Jadual di bawah meringkaskan nilai rintangan haba biasa untuk bahan antara muka biasa.
| Antara muka | Rintangan Terma Biasa | Nota |
| Grease Terma (TEC ke Sinki Haba) | 0.1 - 0.5 °C/W | Bergantung pada ketebalan dan tekanan sentuhan |
| Pad Terma (TEC ke Sinki Haba) | 0.5 - 2.0 °C/W | Lebih mudah digunakan tetapi rintangan yang lebih tinggi |
| Sinki Haba (Perlakaran Asli) | 1.0 - 5.0 °C/W | Bergantung pada saiz dan reka bentuk sirip |
| Sinki Haba (Udara Paksa) | 0.2 - 1.0 °C/W | Memerlukan kipas, tetapi rintangan yang lebih rendah |
| Laluan Terma ke Objek | 0.5 - 3.0 °C/W | Bergantung pada bahan dan geometri |
Di kilang kami, kami menyediakan penyejuk termoelektrik dengan kemasan permukaan yang dioptimumkan untuk sentuhan haba. Kami juga menawarkan bahan antara muka terma dan sokongan reka bentuk sink haba untuk membantu pelanggan kami meminimumkan kehilangan antara muka. Matlamat kami adalah untuk memastikan bahawa kapasiti penyejukan TEC dipindahkan dengan cekap ke objek yang disejukkan, supaya sistem memenuhi keperluan prestasi termanya.
Pekali prestasi (COP) ialah nisbah kapasiti penyejukan (Qc) kepada input kuasa elektrik (Pin). COP yang lebih tinggi bermakna TEC lebih cekap, menggunakan kurang kuasa elektrik untuk kapasiti penyejukan yang sama. COP penyejuk termoelektrik bergantung pada perbezaan suhu antara bahagian panas dan sejuk, bahan TEC dan arus operasi. Apabila perbezaan suhu meningkat, COP berkurangan. Ini bermakna TEC yang dipilih untuk perbezaan suhu tinggi akan memerlukan lebih banyak kuasa dan akan menghasilkan lebih banyak haba, yang mesti dilesapkan oleh sink haba bahagian panas. Jadual di bawah menunjukkan nilai COP biasa untuk penyejuk termoelektrik pada perbezaan suhu yang berbeza.
| Perbezaan Suhu (ΔT) | COP biasa | Implikasi untuk Pemilihan TEC |
| 10 K | 1.5 - 2.0 | Kecekapan tinggi, penggunaan kuasa yang rendah |
| 20 K | 0.8 - 1.2 | Kecekapan sederhana |
| 30 K | 0.5 - 0.8 | Kecekapan yang lebih rendah, penggunaan kuasa yang lebih tinggi |
| 40 K | 0.3 - 0.5 | Kecekapan rendah, penolakan haba yang ketara |
| 50 K | 0.2 - 0.3 | Kecekapan yang sangat rendah, mungkin memerlukan TEC berbilang peringkat |
Di X-Meritan, kami menyediakan lengkung COP untuk penyejuk termoelektrik kami, supaya pelanggan kami boleh memilih TEC yang beroperasi pada kecekapan optimum untuk perbezaan suhu mereka. Kami juga menasihati penggunaan TEC berbilang peringkat untuk aplikasi yang memerlukan perbezaan suhu yang besar. Matlamat kami adalah untuk membantu pelanggan kami mencapai prestasi penyejukan yang diperlukan dengan penggunaan kuasa serendah mungkin.
Menilai pembekal penyejuk termoelektrik memerlukan tumpuan pada keupayaan pembuatan, data prestasi, kawalan kualiti dan sokongan teknikal. Pembekal mesti mempunyai keupayaan untuk mengeluarkan TEC mengikut spesifikasi yang diperlukan, termasuk dimensi yang betul, bilangan pasangan yang betul dan prestasi terma yang betul. Mereka mesti menyediakan data prestasi lengkap, termasuk Qc, COP, arus maksimum dan voltan maksimum pada perbezaan suhu yang berbeza. Mereka mesti mempunyai sistem kawalan kualiti yang memastikan prestasi yang konsisten dari unit ke unit. Dan mereka mesti menyediakan sokongan teknikal untuk membantu pelanggan dengan pengiraan beban penyejukan dan pemilihan TEC. Jadual di bawah meringkaskan kriteria penilaian ini.
| Kriteria Penilaian | Apa yang Perlu Dicari | Mengapa Ia Penting |
| Keupayaan Pengilangan | Pemasangan ketepatan, peralatan ujian | Memastikan kualiti dan konsistensi produk |
| Data Prestasi | Qc, COP, Imax, Vmax pada ΔT yang berbeza | Membolehkan pemilihan yang tepat |
| Kawalan Kualiti | ISO 9001, 100% ujian | Memastikan prestasi yang konsisten |
| Sokongan Teknikal | Pengiraan beban penyejukan, pemilihan TEC | Membantu memilih produk yang betul |
| Kebolehpercayaan | Data MTBF, ujian seumur hidup | Memastikan prestasi jangka panjang |
Di kilang kami, kami telah menghasilkan penyejuk termoelektrik selama lebih sedekad. Kami menggunakan peralatan pemasangan dan ujian ketepatan untuk memastikan setiap TEC memenuhi spesifikasinya. Kami menyediakan data prestasi lengkap, termasuk Qc, COP dan penilaian maksimum. Kami diperakui ISO 9001, dan kami melakukan ujian 100% pada setiap unit. Pasukan teknikal kami sedia membantu dengan pengiraan beban penyejukan dan pemilihan TEC. Kami menjemput anda untuk menilai kami berdasarkan kriteria ini dan menganggap kami sebagai rakan kongsi anda untuk penyejuk termoelektrik.

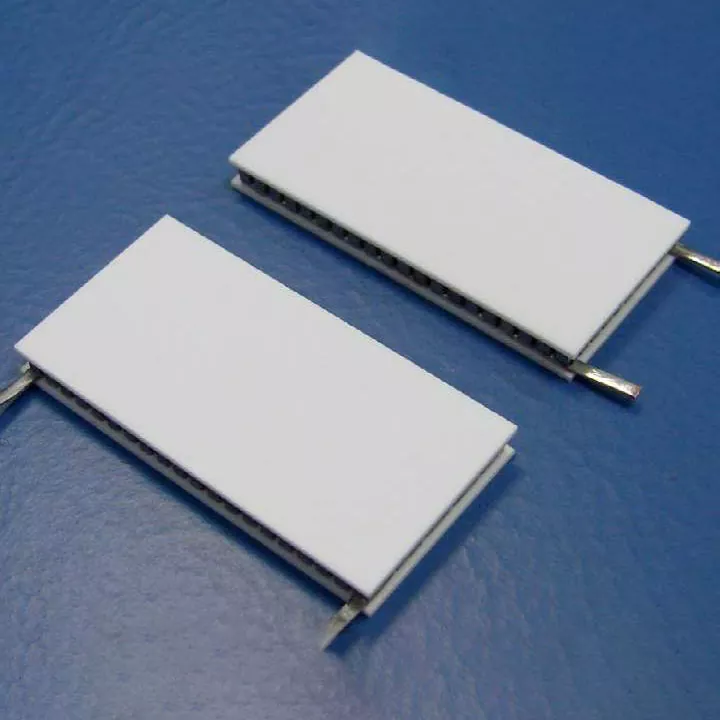

Jadual berikut menyediakan parameter produk utama untuk penyejuk termoelektrik kami. TEC ini sesuai untuk pelbagai aplikasi penyejukan, termasuk peranti perubatan, diod laser, pek bateri dan penutup padat. Kilang kami juga boleh menghasilkan TEC tersuai untuk memenuhi keperluan khusus.
| Parameter | Julat Spesifikasi | Nota |
| Kapasiti Penyejukan (Qc) | 5 W - 200 W | Pada ΔT dan arus yang ditentukan |
| Arus Maksimum (Imax) | 2 A - 15 A | Bergantung pada model |
| Voltan Maksimum (Vmax) | 5 V - 24 V | Bergantung pada model |
| Perbezaan Suhu Maksimum (ΔTmax) | 65 K - 75 K | Di Imax, dalam vakum |
| Julat COP | 0.2 - 2.0 | Bergantung kepada ΔT |
| Dimensi | 15 x 15 mm hingga 62 x 62 mm | Saiz tersuai tersedia |
| Bilangan Pasangan | 31 - 241 | Menentukan kapasiti penyejukan |
| Suhu Operasi | -40°C hingga +80°C | Bergantung pada pateri dan pengedap |
| MOQ | 10 keping | Boleh dirunding untuk tempahan yang banyak |
| Masa Utama | 2 - 4 minggu | Bergantung pada kuantiti dan penyesuaian |
Di kilang kami, kami mengeluarkan penyejuk termoelektrik kami untuk memenuhi spesifikasi ini dan banyak lagi. Kami boleh menyesuaikan kapasiti penyejukan, dimensi dan suhu operasi untuk memenuhi keperluan khusus anda. Sistem kawalan kualiti kami termasuk pemeriksaan bahan mentah, pemeriksaan dalam proses dan 100% ujian akhir sebelum penghantaran. Matlamat kami adalah untuk menyediakan pelanggan kami dengan penyejuk termoelektrik berkualiti tinggi yang memenuhi keperluan prestasi terma mereka.
Soalan 1: Apakah perbezaan antara beban haba aktif dan pasif?
Jawapan: Beban haba aktif ialah haba yang dijana oleh komponen elektrik di dalam kepungan, seperti pengawal, penderia dan laser. Beban haba pasif ialah haba yang memasuki kepungan dari persekitaran luar melalui dinding, penutup, dan bukaan. Kedua-duanya mesti disertakan dalam pengiraan beban penyejukan. Bagi kebanyakan penutup elektronik padat, beban haba aktif adalah komponen yang dominan. Untuk kepungan besar dengan penebat yang lemah, beban haba pasif mungkin ketara.
Soalan 2: Berapakah margin keselamatan yang perlu saya tambah pada pengiraan beban penyejukan?
Jawapan: Margin keselamatan 20% hingga 30% biasanya disyorkan. Margin ini menyumbang kepada ketidakpastian dalam penggunaan kuasa komponen, rintangan haba antara muka dan penuaan TEC. Untuk aplikasi kritikal, seperti peranti perubatan atau sistem laser, margin yang lebih besar sebanyak 50% mungkin sesuai. Di Fuzhou X-Meritan Technology Co., Ltd., kami boleh membantu anda menentukan margin keselamatan yang sesuai untuk aplikasi khusus anda.
Soalan 3: Mengapa COP berkurangan apabila perbezaan suhu meningkat?
Jawapan: COP berkurangan apabila perbezaan suhu meningkat kerana TEC mesti bekerja lebih keras untuk mengepam haba terhadap kecerunan suhu yang lebih besar. Input kuasa elektrik meningkat, dan kapasiti penyejukan berkurangan, jadi nisbah penyejukan kepada kuasa berkurangan. Inilah sebab mengapa TEC harus dipilih untuk perbezaan suhu operasi sebenar, bukan untuk penarafan ΔT maksimum. Kilang kami menyediakan lengkung COP yang menunjukkan kecekapan pada perbezaan suhu yang berbeza.
Soalan 4: Bolehkah saya menggunakan TEC satu peringkat untuk perbezaan suhu yang besar?

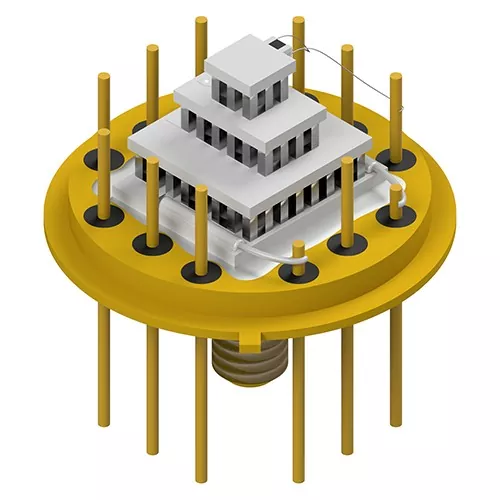

Jawapan: TEC satu peringkat boleh mencapai perbezaan suhu maksimum kira-kira 65-75 K. Untuk perbezaan suhu yang lebih besar, TEC berbilang peringkat diperlukan. TEC berbilang peringkat menyusun dua atau lebih peringkat untuk mencapai jumlah perbezaan suhu yang lebih besar, tetapi ia kurang cekap dan lebih mahal daripada TEC satu peringkat. Jika permohonan anda memerlukan perbezaan suhu lebih daripada 70 K, berunding dengan pasukan kejuruteraan kami untuk menentukan penyelesaian terbaik.
Soalan 5: Bagaimanakah saya mengira rintangan haba sink haba saya?
Jawapan: Rintangan haba sinki haba bergantung pada geometrinya, bahan dan keadaan aliran udara. Ia biasanya ditentukan oleh pengeluar sink haba dalam °C/W. Untuk perolakan semula jadi, rintangan haba lebih tinggi daripada udara paksa. Untuk anggaran kasar, sink haba perolakan semula jadi dengan luas permukaan 0.1 m² mungkin mempunyai rintangan haba kira-kira 3-5 °C/W. Untuk hasil yang tepat, gunakan data pengilang atau lakukan ujian haba. Di kilang kami, kami boleh membantu anda memilih sink haba yang sepadan dengan keperluan haba TEC.
Mengira beban penyejukan yang diperlukan adalah langkah pertama dan paling penting dalam memilih penyejuk termoelektrik. Beban penyejukan ialah jumlah beban haba aktif, beban haba pasif, dan sebarang sumber haba tambahan. Ia mesti dikira dengan berhati-hati, termasuk rintangan haba antara muka dan kesan pekali prestasi. Dengan mengikuti kaedah pengiraan yang diterangkan dalam artikel ini, jurutera boleh memilih TEC yang memenuhi keperluan terma aplikasi tanpa kos atau kerumitan yang tidak perlu. Di Fuzhou X-Meritan Technology Co., Ltd., kilang kami mempunyai kepakaran dan produk untuk menyokong keperluan penyejukan termoelektrik anda. Kami menyediakan data prestasi lengkap, sokongan teknikal dan reka bentuk tersuai untuk membantu anda mencapai penyelesaian terma terbaik.
