Direka bentuk untuk menangani masalah degradasi antara muka dan penyebaran pateri semasa pemasangan penyejuk termoelektrik (TEC), X-MeritanHirisan dengan Halangan Resapanmenyediakan komponen yang sangat stabil, sedia pemasangan untuk pengurusan haba lanjutan. Dengan memperkenalkan penghalang berasaskan nikel yang tepat antara substrat Bi₂Te₃-Sb₂Te₃ dan permukaan yang boleh dipateri, kepingan ini berkesan mengurangkan penghijrahan unsur, menstabilkan rintangan elektrik dan kekuatan mekanikal melalui kitaran haba berulang.
Halaman ini merangkumi struktur kerja, spesifikasi teknikal, pilihan penyaduran, panduan pemilihan dan skop penyesuaian untuk kepingan penghalang resapan yang digunakan dalam pembuatan TEC. Jika anda membandingkan pembekal,hubungi pasukan kejuruteraan kamiuntuk mengesahkan struktur dan dimensi penghalang untuk proses pemasangan anda.

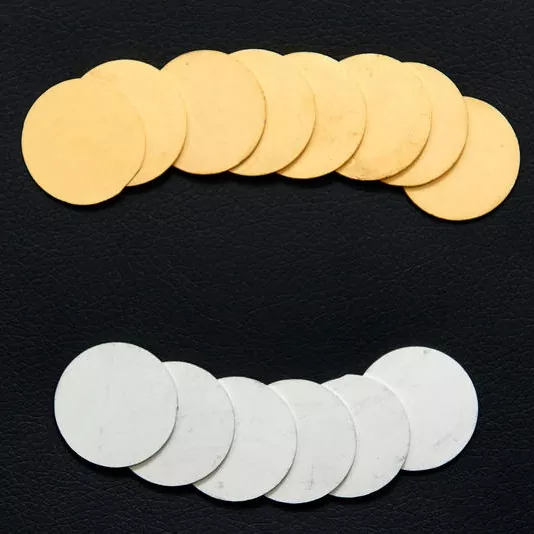

Hirisan dengan Halangan Resapan ialah kepingan bahan termoelektrik pra-diproses dengan struktur metalisasi pelindung yang direka untuk mengawal interaksi antara substrat termoelektrik dan pateri yang digunakan semasa pemasangan TEC.
Bahan asas ialah jongkong termoelektrik Bi₂Te₃-Sb₂Te₃ tersemperit. Selepas pemprosesan ketepatan, penghalang resapan berasaskan nikel digunakan di antara bahan termoelektrik dan lapisan boleh pateri luaran. Ini mewujudkan antara muka terkawal yang membantu mengehadkan penghijrahan unsur yang tidak diingini dan tindak balas antara muka semasa pematerian dan kitaran haba seterusnya.
Penghalang amat penting kerana bahan termoelektrik dan pateri mempunyai sifat kimia dan fizikal yang berbeza. Semasa pemanasan dan penyejukan berulang, interaksi yang tidak terkawal pada antara muka boleh menyumbang kepada perubahan dalam rintangan elektrik, kemerosotan mekanikal atau kemerosotan sambungan pateri.
Kepingan ini tergolong dalam yang lebih luasbahan termoelektrikkeluarga produk dan biasanya digunakan bersama-sama denganpenyejuk termoelektrik, pemasangan penyejuk termoelektrikdanpengawal suhudalam sistem pengurusan haba yang lengkap.
Struktur pelogalan teras menggunakan penghalang resapan berasaskan nikel antara substrat Bi₂Te₃-Sb₂Te₃ dan lapisan luar yang boleh dipateri.
Lapisan perantaraan ini membantu mengawal pergerakan juzuk pateri ke arah bahan termoelektrik dan menyediakan antara muka yang lebih stabil untuk pemasangan TEC. Konfigurasi berbilang lapisan boleh dipilih mengikut proses pematerian dan persekitaran operasi yang dimaksudkan.
Daripada bergantung pada salutan permukaan tunggal, X-Meritan boleh menyediakan struktur metalisasi berbilang lapisan di mana lapisan berbeza melaksanakan fungsi yang berbeza.
Lapisan penghalang dalam memfokuskan pada pengasingan bahan dan kawalan resapan, manakala lapisan luar yang boleh dipateri dipilih mengikut proses penyambungan.
Penyaduran timah tanpa elektro boleh didapati pada kira-kira 7 ± 2 μm.
Permukaan timah memberikan pertalian pateri yang baik untuk proses pematerian konvensional dan boleh digunakan dengan kedua-dua sistem pateri tanpa plumbum dan tanpa plumbum, bergantung pada proses pemasangan pelanggan.
Konfigurasi ini secara amnya sesuai apabila keperluan utama ialah permukaan boleh dipateri praktikal untuk pengeluaran TEC standard.
Untuk aplikasi yang memerlukan kemasan emas nipis, X-Meritan menawarkan penyaduran emas tanpa elektro dengan ketebalan Au kurang daripada 0.2 μm.
Emas menyediakan permukaan dengan rintangan pengoksidaan yang baik dan boleh dipertimbangkan untuk aplikasi menggunakan pateri AuSn atau di mana ciri permukaan terkawal diperlukan.
Teknologi "H" yang dipatenkan oleh X-Meritan menggabungkan kira-kira 150 μm lapisan aluminium ke dalam struktur penghalang berbilang lapisan.
Konfigurasi bertujuan untuk aplikasi yang terdedah kepada peralihan suhu yang menuntut. Dengan memasukkan lapisan aluminium tambahan ke dalam struktur pemetaan, reka bentuk menangani tegasan yang berkaitan dengan pengembangan dan pengecutan haba berulang.
Pilihan ini boleh dinilai untuk aeroangkasa, perindustrian berat dan aplikasi TEC yang lain di mana kitaran haba merupakan pertimbangan reka bentuk yang penting.
Bahan termoelektrik boleh dikisar dan dihiris mengikut lukisan pelanggan. Ketepatan pemotongan yang ditentukan adalah lebih kurang ±15 μm, manakala ketebalan kepingan minimum ialah 0.3 mm.
Potongan pra-diproses boleh mengurangkan jumlah penyediaan bahan yang diperlukan oleh pengilang TEC dan memberikan dimensi yang lebih dekat dengan keperluan operasi pemasangan berikutnya.
| Parameter | Spesifikasi |
|---|---|
| Bahan Asas | Jongkong Bi₂Te₃-Sb₂Te₃ Tersemperit |
| Ketebalan Potongan Minimum | ≥ 0.3 mm |
| Ketebalan | Boleh disesuaikan mengikut lukisan pelanggan |
| Ketepatan Memotong | ±15 μm |
| Penghalang Resapan | Struktur pelbagai lapisan berasaskan nikel |
| Penyaduran Timah Tanpa Elektro | 7 ± 2 μm |
| Saduran Emas Tanpa Elektro | < 0.2 μm Au |
| Teknologi "H". | Kira-kira 150 μm lapisan penghalang Al |
| Mengisar & Memotong | Tersedia mengikut lukisan |
| Konfigurasi Metalisasi | Boleh disesuaikan mengikut aplikasi |
| Permohonan | Penyejukan termoelektrik dan pembuatan TEC |
Toleransi dimensi, struktur metalisasi, dan spesifikasi penyaduran hendaklah disahkan mengikut reka bentuk dan proses pemasangan TEC akhir. Hantar lukisan anda kejurutera jualan kamiuntuk semakan kebolehlaksanaan.
Substrat piawai ialah bahan termoelektrik Bi₂Te₃-Sb₂Te₃ tersemperit. Mulakan dengan mengesahkan komposisi termoelektrik yang diperlukan, dimensi bahan, ketebalan kepingan dan keadaan operasi TEC yang dimaksudkan.
Untuk pemasangan TEC konvensional, penghalang resapan berasaskan nikel boleh memberikan pemisahan antara substrat termoelektrik dan permukaan boleh dipateri.
Jika aplikasi melibatkan kitaran suhu yang ketara, konfigurasi berbilang lapisan yang lebih kompleks boleh dinilai. Struktur yang diperlukan hendaklah ditentukan mengikut profil terma sebenar dan pembinaan modul.
Timah tanpa elektro biasanya sesuai apabila pematerian konvensional digunakan, pateri bebas plumbum diperlukan, permukaan boleh pateri yang agak tebal lebih diutamakan, atau kos pengeluaran adalah pertimbangan penting.
Emas tanpa elektro boleh dipertimbangkan apabila pematerian AuSn diperlukan, pengoksidaan permukaan perlu dikawal, kemasan emas nipis lebih diutamakan, atau aplikasi memerlukan ciri permukaan atau elektrik tertentu.
Bilangan dan keterukan kitaran suhu harus dipertimbangkan apabila memilih konfigurasi pelogatan. Aplikasi dengan peralihan yang kerap antara keadaan panas dan sejuk mungkin memerlukan pertimbangan tambahan terhadap pengembangan haba, tegasan antara muka dan integriti lapisan penghalang.
Untuk aplikasi ini, teknologi "H" X-Meritan yang dipatenkan boleh dinilai sebagai konfigurasi alternatif.
Sediakan ketebalan kepingan, panjang, lebar, toleransi dan keperluan permukaan yang diperlukan pada lukisan teknikal. Ketepatan pemotongan yang ditentukan kira-kira ±15 μm boleh menyokong pelanggan yang memerlukan dimensi terkawal untuk pemasangan TEC hiliran dan pengendalian automatik.
X-Meritan memfokuskan pada teknologi penyejukan semikonduktor dan termoelektrik, dengan keupayaan meliputi pembangunan bahan termoelektrik, penyesuaian komponen, reka bentuk penyelesaian pelesapan haba, dan sokongan pemilihan proses.
Reka bentuk TEC yang berbeza mungkin memerlukan dimensi hirisan, ketebalan, kemasan permukaan dan struktur metalisasi yang berbeza. X-Meritan boleh memproses bahan mengikut lukisan pelanggan dan spesifikasi teknikal.
Bahan yang dibekalkan bertujuan untuk pelanggan yang terlibat dalam pembangunan dan pembuatan modul termoelektrik. Pengisaran ketepatan, pemotongan dan pengetatan boleh membantu mengurangkan bilangan langkah penyediaan yang diperlukan sebelum pemasangan.
Penyelesaian termoelektrik X-Meritan menyediakan aplikasi termasuk komunikasi gentian optik, peralatan industri dan perubatan, elektronik automotif, elektronik pengguna dan institusi penyelidikan. Syarikat itu menyediakan sokongan teknikal untuk aplikasi yang memerlukan penyejukan semikonduktor terkawal dan pengurusan suhu yang tepat, termasuk pembangunan komponen tersuai. Anda boleh menyemak latar belakang kami dihalaman profil syarikatatau meneroka sepenuhnyarangkaian produk.
Potongan penghalang resapan adalah satu elemen sistem termoelektrik lengkap. Bergantung pada projek anda, barisan produk berikut mungkin juga berkaitan:
Bahan jongkong asas Bi₂Te₃-Sb₂Te₃ digunakan untuk menghasilkan kepingan penghalang resapan, tersedia dalam komposisi standard dan tersuai.
Modul penyejukan Peltier keadaan pepejal untuk kawalan suhu yang tepat dalam peralatan optoelektronik, perubatan dan industri.
Pemasangan TEC bersepadu menggabungkan modul penyejukan, sink haba dan antara muka terma untuk penyepaduan sistem yang lebih pantas.
Pengawal gelung tertutup dipadankan dengan penyejuk TE standard dan mikro untuk peraturan suhu yang stabil dan ketepatan tinggi.
Ia digunakan sebagai komponen bahan termoelektrik metallized dalam pembuatan TEC. Halangan resapan membantu mengawal interaksi dan penghijrahan unsur antara substrat termoelektrik Bi₂Te₃-Sb₂Te₃ dan sistem pateri semasa pemasangan dan kitaran haba.
Semasa pematerian dan pemanasan dan penyejukan berulang, juzuk pateri boleh berinteraksi dengan bahan termoelektrik. Penghalang berasaskan nikel menyediakan antara muka perantaraan yang membantu mengehadkan resapan dan tindak balas antara muka yang tidak diingini, menyokong prestasi elektrik dan mekanikal yang lebih stabil.
Nikel menyediakan antara muka logam yang agak stabil antara substrat termoelektrik dan permukaan boleh dipateri. Dalam struktur metalisasi berbilang lapisan, ia berfungsi sebagai penghalang perantaraan sambil membenarkan lapisan luar dioptimumkan untuk pematerian.
Timah tanpa elektro adalah kira-kira 7 ± 2 μm dan bertujuan terutamanya untuk aplikasi pematerian konvensional. Emas tanpa elektro kurang daripada 0.2 μm Au dan boleh dipilih untuk aplikasi yang memerlukan permukaan kalis pengoksidaan atau pematerian AuSn.
Pilihan yang betul bergantung pada bahan pateri pelanggan, suhu penyambungan, proses pemasangan dan keperluan aplikasi.
Teknologi "H" yang dipatenkan bertujuan untuk menuntut keadaan kitaran haba. Ia menggabungkan kira-kira 150 μm lapisan aluminium ke dalam struktur penghalang berbilang lapisan dan boleh dinilai untuk aplikasi seperti aeroangkasa dan sistem TEC industri berat.
Konfigurasi sebenar harus ditentukan mengikut julat suhu operasi, profil kitaran haba dan pembinaan modul.
Ketebalan minimum yang ditetapkan ialah 0.3 mm. Ketebalan sebenar boleh disesuaikan mengikut lukisan teknikal pelanggan dan keperluan aplikasi.
ya. X-Meritan boleh menyediakan dimensi tersuai dan pemprosesan mengikut lukisan pelanggan. Ketepatan pemotongan yang ditentukan adalah lebih kurang ±15 μm.
ya. X-Meritan boleh membekalkan bahan termoelektrik yang telah mengalami pengisaran, pemotongan ketepatan, pemprosesan penghalang resapan, dan rawatan permukaan boleh pateri yang diperlukan. Ini boleh membantu pengeluar TEC mengurangkan penyediaan bahan tambahan sebelum pemasangan.
Hantar lukisan anda, ketebalan kepingan, pilihan penyaduran dan anggaran volum tahunan. Jurutera kami akan mengesahkan struktur penghalang, mencadangkan konfigurasi pemetaan yang paling sesuai dan membalas dengan harga terus kilang.
