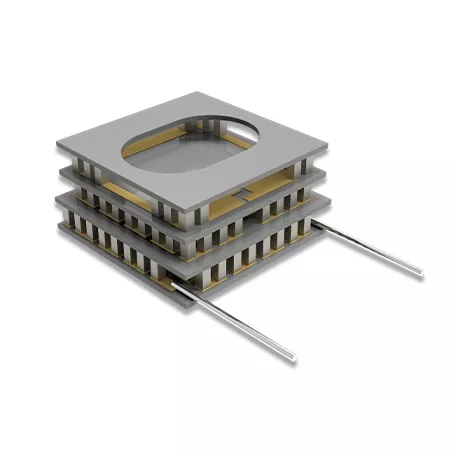

Penyejuk Termoelektrik Dua Peringkat X-Meritan menggunakan struktur siri dua peringkat di mana peringkat termoelektrik pertama menyediakan peringkat penyejukan pertengahan untuk yang kedua. Di bawah keadaan operasi yang sesuai, konfigurasi lata ini boleh mencapai perbezaan suhu yang lebih besar daripada TEC satu peringkat.
Modul menggunakan unsur termoelektrik keadaan pepejal dan kuasa DC, tanpa pemampat atau bahagian mekanikal bergerak lain. Ia sesuai untuk kawalan suhu setempat di mana pembinaan padat, getaran rendah dan operasi suhu rendah terkawal diperlukan.
TEC dua peringkat terdiri daripada dua peringkat termoelektrik yang disambungkan melalui antara muka haba perantaraan:
Bahagian Sejuk → Peringkat Pertama → Antara Muka Perantaraan → Peringkat Kedua → Bahagian Panas
Peringkat pertama mengeluarkan haba dari kawasan terkawal, manakala peringkat kedua memindahkan haba ke arah bahagian panas. Oleh itu, peringkat kedua mengendalikan haba yang dipindahkan dari peringkat pertama serta input elektrik ke modul.
Perbezaan suhu yang boleh dicapai bergantung pada beban haba, suhu sisi panas, arus operasi dan keadaan penolakan haba.
Substrat seramik aluminium oksida (Al₂O₃) menyediakan penebat elektrik dan sokongan struktur untuk modul termoelektrik sambil membentuk permukaan terma antara unsur termoelektrik dan sistem terma luaran.
Unsur semikonduktor jenis P dan jenis N membentuk teras termoelektrik dan menyediakan penukaran elektrik dan haba yang diperlukan untuk penyejukan. X-Meritan menggunakan bahan termoelektrik berasaskan Bi₂Te₃ untuk aplikasi kawalan suhu ambien dan suhu rendah.
Kedua-dua peringkat termoelektrik disambungkan secara mekanikal dan terma melalui antara muka perantaraan. Ciri terma dan mekanikalnya perlu dipertimbangkan semasa mereka bentuk modul lengkap.
Modul ini beroperasi daripada sumber kuasa arus terus. Konfigurasi elektrik, petunjuk kuasa dan keadaan operasi ditentukan mengikut struktur modul dan keperluan aplikasi.
X-Meritan mempunyai keupayaan yang meliputi pembangunan bahan termoelektrik, pengeluaran, pembuatan komponen, pemasangan dan ujian. Komponen TECnya menggunakan bahan berasaskan Bi₂Te₃-Sb₂Te₃ tersemperit.
Proses penyemperitan menggunakan ubah bentuk plastik tekanan tinggi untuk membentuk struktur yang padat dan bertekstur. Ini menyokong proses pemotongan dan penipisan seterusnya dan membolehkan pengeluaran unsur termoelektrik kecil.
|
Parameter |
Spesifikasi |
|
Sistem Bahan |
berasaskan Bi₂Te₃-Sb₂Te₃ |
|
Diameter Jongkong |
25 mm / 30 mm / 35 mm |
|
Panjang Jongkong |
120 mm / 240 mm |
|
Kekonduksian Elektrik |
870–1430 Ω⁻¹·cm⁻¹ |
|
Keupayaan Elemen Nipis |
Turun kepada 0.2 mm, bergantung pada reka bentuk dan pemprosesan |
Gred bahan akhir dan dimensi elemen dipilih mengikut struktur modul dan keperluan pembuatan.
Konfigurasi dua peringkat biasanya dipertimbangkan apabila perbezaan suhu yang diperlukan melebihi julat praktikal reka bentuk satu peringkat.
|
Faktor |
TEC Satu Peringkat |
TEC Dua Peringkat |
|
Peringkat Termoelektrik |
satu |
dua |
|
Perbezaan Suhu |
Sesuai untuk keperluan sederhana |
Sesuai untuk keperluan pembezaan yang lebih besar |
|
Struktur Terma |
Lebih ringkas |
Lebih kompleks |
|
Antara Muka Perantaraan |
Tidak berkenaan |
Diperlukan |
|
Penolakan Haba Bahagian Panas |
Penting |
Lebih menuntut |
|
Penggunaan Biasa |
Kawalan suhu am |
Aplikasi suhu rendah yang memerlukan pembezaan yang lebih besar |
Penyejuk Termoelektrik Dua Peringkat boleh menyediakan kawalan suhu setempat untuk pengesan inframerah dan komponen penderiaan berkaitan yang memerlukan pembezaan suhu yang lebih besar.
Untuk sistem pengimejan berasaskan CCD, penyejukan termoelektrik boleh mengekalkan sensor pada suhu operasi terkawal di mana keperluan terma melebihi julat praktikal modul satu peringkat.
Pembinaan keadaan pepejal modul termoelektrik boleh dipertimbangkan untuk peralatan komunikasi aeroangkasa dan satelit di mana seni bina peralatan, ruang yang tersedia dan keperluan getaran mengehadkan penggunaan sistem penyejukan mekanikal konvensional.
Teknologi termoelektrik dua peringkat boleh digunakan pada peralatan analisis biokimia dan peringkat sejuk makmal yang memerlukan keadaan suhu rendah terkawal.
Modul TEC boleh menyediakan persekitaran terma terkawal untuk ujian ciri suhu rendah komponen elektronik dan peranti sensitif suhu yang lain.
X-Meritan menyokong modul termoelektrik tersuai berdasarkan lukisan pelanggan, sampel, dimensi dan keperluan aplikasi.
Proses pembangunan tipikal ialah:
Semakan Keperluan → Reka Bentuk Struktur → Pengeluaran Sampel → Penilaian Prestasi → Pengesahan → Pengeluaran
Untuk reka bentuk baharu, input kejuruteraan utama termasuk julat suhu sasaran, beban terma, ruang pemasangan yang tersedia, keadaan kuasa dan kaedah penolakan haba sisi panas.
Pasukan X-Meritan mempunyai lebih daripada 10 tahun pengalaman dalam pengurusan haba semikonduktor, dengan keupayaan meliputi pembangunan bahan termoelektrik, pembuatan komponen, pemasangan dan ujian.
Peralatan pengeluaran termasuk pematerian, pengaliran semula, pendispensan, pemotongan, pengedap, pengawetan dan peralatan percetakan, disokong oleh kemudahan pemasangan dan ujian khusus.
Sistem pengurusan kualiti mengikut ISO 9001:2015. Dokumentasi pematuhan RoHS dan REACH tersedia untuk produk dan konfigurasi yang berkenaan, dengan dokumentasi khusus disahkan mengikut modul yang dibekalkan.
Untuk penilaian kejuruteraan dan pemilihan TEC, maklumat berikut berguna:
|
Maklumat yang Diperlukan |
Tujuan |
|
Sasaran Suhu Sebelah Sejuk |
Mentakrifkan keadaan penyejukan yang diperlukan |
|
Suhu Sisi Panas |
Menetapkan sempadan terma |
|
Beban Haba |
Menentukan kapasiti penyejukan yang diperlukan |
|
Dimensi Tersedia |
Menentukan ruang pemasangan |
|
Bekalan Kuasa |
Menentukan keadaan operasi elektrik |
|
Kaedah Penolakan Haba |
Mewujudkan keadaan penyejukan bahagian panas |
|
Kaedah Kawalan |
Mentakrifkan keperluan peraturan suhu |
|
Kitaran Operasi |
Membantu menilai operasi berulang |
Lukisan produk, modul sedia ada atau data ujian juga boleh disediakan apabila modul baharu perlu menggantikan atau memadankan reka bentuk sedia ada.
Penyejuk Termoelektrik Dua Peringkat dipertimbangkan apabila modul satu peringkat tidak dapat menyediakan keadaan sisi sejuk yang diperlukan di bawah beban terma dan suhu sisi panas yang ditentukan.
ya. Operasi sub-ambien di bawah 0°C boleh dilakukan apabila reka bentuk modul, beban haba, keadaan sisi panas dan sistem kawalan sesuai untuk julat suhu yang diperlukan.
Suhu sisi sejuk sasaran, suhu sisi panas, beban haba, dimensi tersedia, bekalan kuasa dan kaedah penolakan haba adalah antara parameter utama yang digunakan untuk pemilihan.
ya. X-Meritan boleh membangunkan modul mengikut lukisan pelanggan, sampel, keperluan dimensi, keadaan elektrik dan keperluan aplikasi.
