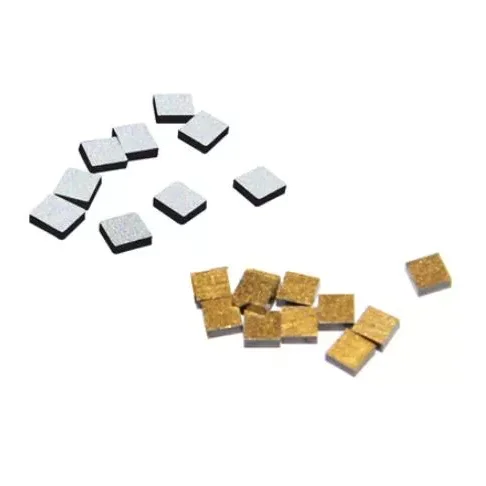

NTC Berbungkus Filem

X-Meritan membangunkan komponen pengesan suhu padat untuk elektronik yang memerlukan tindak balas pantas, pengesanan haba yang stabil dan rintangan persekitaran. Struktur berbilang lapisan menggunakan oksida logam peralihan seperti mangan dan nikel, dengan lapisan sensitif dihasilkan oleh magnetron sputtering.

NTC Berbungkus Filem menyediakan tindak balas terma biasa dalam masa 3 saat, beroperasi dari -40°C hingga +125°C dan menampilkan nilai B 3950 K. Filem luar lengai secara kimia memberikan ketahanan terhadap asid, alkali dan pelarut organik, menjadikannya sesuai untuk aplikasi industri, perubatan, elektronik pengguna dan automotif.

Spesifikasi Utama

Prestasi

Tindak Balas Terma Pantas

Kapasiti haba rendah kira-kira 1 J/K mengurangkan ketinggalan haba dan membolehkan penstabilan suhu biasa dalam masa 3 saat. Ini berguna untuk pemantauan bateri, instrumen perubatan dan elektronik kuasa di mana perubahan suhu pantas perlu dikesan.

Julat Suhu yang Luas

Julat pengendalian -40°C hingga +125°C menyokong aplikasi yang terdedah kepada keadaan mula sejuk, suhu ambien yang meningkat dan perubahan terma berulang.

Rintangan Kimia

Filem luar lengai melindungi struktur penderiaan terhadap asid, alkali dan pelarut organik. Untuk pendedahan berterusan kepada wap menghakis yang sangat pekat, pengesahan khusus aplikasi disyorkan.

Ketepatan dan Rintangan

Ketepatan Suhu

Maklumat produk yang tersedia tidak mentakrifkan spesifikasi ketepatan universal seperti ±1°C atau ±0.5°C. Ketepatan sistem sebenar bergantung pada toleransi rintangan, toleransi nilai B, reka bentuk litar, resolusi ADC, pemasangan dan penentukuran.

Untuk projek yang memerlukan ±1°C atau ±0.5°C, ketepatan sasaran hendaklah dinyatakan semasa RFQ supaya X-Meritan boleh menilai konfigurasi yang sesuai.

Pilihan Rintangan

Nilai rintangan hendaklah dipilih mengikut litar pengukuran dan julat suhu sasaran. Konfigurasi NTC biasa termasuk 10kΩ, 47kΩ dan 100kΩ, manakala nilai dan toleransi yang tersedia yang tepat perlu disahkan untuk model X-Meritan yang dipilih.

Nilai di atas adalah contoh pemilihan dan bukannya spesifikasi universal. Parameter akhir hendaklah disahkan dengan lembaran data yang berkenaan.

Perbandingan Sensor

Perbandingan Teknologi

Untuk sistem elektronik padat dalam julat suhu yang ditentukan, struktur filem nipis menawarkan gabungan praktikal tindak balas pantas, saiz kecil dan penyepaduan litar mudah.

Kawasan Permohonan

Peralatan Perindustrian

NTC Berbungkus Filem boleh memantau suhu dalam motor, transformer dan peralatan bekalan kuasa. Julat operasinya yang luas dan tindak balas pantas menyokong pemantauan haba masa nyata.

Peranti Perubatan

Termometer digital dan peralatan diagnostik boleh mendapat manfaat daripada kapasiti haba yang rendah dan tindak balas haba yang cepat. Untuk aplikasi perubatan dengan keperluan ketepatan yang ketat, sistem pengukuran yang lengkap harus disahkan.

Elektronik Pengguna

Struktur nipis sesuai untuk telefon pintar, peranti boleh pakai, sistem pengurusan bateri dan pemasangan berketumpatan tinggi lain yang ruang pemasangan terhad.

Elektronik Automotif

Sensor boleh digunakan untuk petak enjin dan pemantauan pek bateri. Struktur Mn/Ni/Co oksida direka bentuk untuk aplikasi yang melibatkan variasi suhu dan tegasan terma.

Nota Integrasi

Pemanasan Sendiri

Arus operasi hendaklah kekal dalam had yang ditetapkan. Arus yang berlebihan boleh menyebabkan pemanasan sendiri dan menyebabkan ralat pengukuran suhu.

Pengendalian Mekanikal

Elakkan lenturan tajam, tekanan berlebihan atau tekanan tegangan pada badan filem semasa pemasangan. Lapisan berfungsi nipis memerlukan pengendalian terkawal.

Memateri

Gunakan profil pematerian standard industri yang sesuai untuk mengurangkan kejutan haba pada struktur berbilang lapisan. Keadaan pematerian pengeluaran hendaklah disahkan sebelum pembuatan besar-besaran.

Keperluan RFQ

Untuk OEM dan perolehan pukal, pembeli harus memberikan nilai rintangan yang diperlukan, toleransi rintangan, nilai B, suhu operasi, ketepatan sasaran, masa tindak balas, dimensi, kaedah sambungan, persekitaran aplikasi dan anggaran kuantiti.

Sebagai contoh, RFQ boleh menentukan: rintangan nominal 10kΩ atau 100kΩ, toleransi ±1%, operasi -40°C hingga +125°C dan ketepatan sistem ±0.5°C. X-Meritan kemudiannya boleh menilai konfigurasi yang sesuai mengikut aplikasi sebenar.

X-Meritan menyokong keperluan pengesan suhu untuk pengeluar elektronik dan projek OEM, termasuk rintangan, toleransi, dimensi dan keperluan prestasi khusus aplikasi.

Soalan Lazim

Apakah nilai rintangan yang tersedia?

Pilihan rintangan NTC biasa termasuk 10kΩ, 47kΩ dan 100kΩ. Nilai rintangan, toleransi dan nilai B yang tersedia hendaklah disahkan mengikut model X-Meritan yang dipilih dan keperluan aplikasi.

Bolehkah NTC mencapai ketepatan ±1°C atau ±0.5°C?

Ketepatan suhu akhir bergantung pada toleransi rintangan, toleransi nilai B, reka bentuk litar, resolusi ADC, pemasangan dan penentukuran. Untuk aplikasi yang memerlukan ketepatan sistem ±1°C atau ±0.5°C, X-Meritan boleh menilai konfigurasi yang sesuai berdasarkan keperluan pelanggan.

Apakah julat suhu operasi?

Julat suhu operasi yang ditentukan ialah -40°C hingga +125°C, menjadikan penderia itu sesuai untuk banyak aplikasi elektronik industri, automotif, bateri, perubatan dan pengguna.

Seberapa pantas sensor bertindak balas terhadap perubahan suhu?

Masa tindak balas haba biasa ialah ≤3 saat. Respons sebenar boleh berbeza-beza bergantung pada kaedah pemasangan, sentuhan haba, aliran udara dan persekitaran sekeliling.

Bolehkah X-Meritan menyediakan konfigurasi NTC tersuai?

ya. Untuk projek OEM dan pukal, pelanggan boleh menentukan nilai rintangan, toleransi, nilai B, julat suhu, sasaran ketepatan, dimensi, kaedah sambungan dan keperluan aplikasi lain untuk penilaian konfigurasi.
