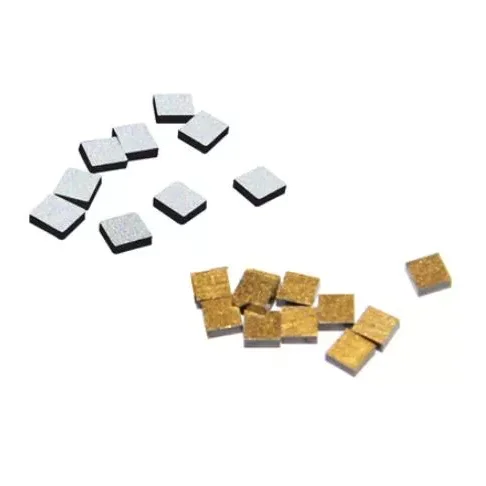

NTC Suhu Rendah

Termistor NTC Suhu Rendah daripada X-Meritan direka untuk penderiaan suhu dalam persekitaran suhu rendah dan kriogenik yang memerlukan tindak balas suhu rintangan yang ditetapkan. Elemen penderiaan dihasilkan daripada komposit oksida logam tersinter, memberikan pekali suhu negatif yang diperlukan untuk mengesan perubahan suhu melalui variasi rintangan.

Termistor boleh dikonfigurasikan untuk aplikasi termasuk pengesanan paras cecair kriogenik, pemantauan suhu penggulungan motor, peralatan tenaga baharu, automasi industri dan makmal atau sistem perubatan khusus. Ciri rintangan, dimensi sensor, enkapsulasi, wayar plumbum dan spesifikasi lain boleh disesuaikan dengan keperluan peralatan.

Prinsip Pekali Suhu Negatif

NTC bermaksud Pekali Suhu Negatif. Ciri asasnya ialah rintangan elektrik berubah secara songsang dengan suhu.

Suhu Rendah → Rintangan Lebih Tinggi

Suhu Lebih Tinggi → Rintangan Lebih Rendah

Apabila suhu sekeliling berubah, rintangan bahan penderia logam-oksida tersinter berubah dengan sewajarnya. Litar pengukuran menentukan suhu dengan mengukur rintangan ini dan membandingkannya dengan ciri suhu rintangan (R/T) yang ditentukan oleh termistor.

Ciri-ciri Elektrik

Kelakuan elektrik termistor ditakrifkan oleh hubungan rintangan-suhu dan had terima yang berkaitan dengan parameter yang ditentukan.

Nilai sebenar hendaklah diambil daripada spesifikasi produk yang berkenaan atau data ujian untuk konfigurasi yang dipilih. Untuk aplikasi suhu rendah, ciri elektrik harus dinilai merentasi julat penderiaan sebenar dan bukannya daripada nilai rintangan 25°C sahaja.

Pengesanan Tahap Cecair Kriogenik

Termistor boleh dikonfigurasikan untuk pengesanan paras cecair dalam media kriogenik seperti nitrogen cecair dan oksigen cecair.

Prinsip pengesanan adalah berdasarkan perubahan dalam keadaan terma di sekeliling elemen penderiaan. Apabila unsur berubah antara keadaan tertutup cecair dan terdedah wap, rintangannya berubah dengan sewajarnya. Litar pengukuran atau kawalan boleh menggunakan variasi rintangan ini untuk mengenal pasti keadaan aras cecair yang sepadan.

Untuk aplikasi ini, kedudukan penderiaan, julat suhu sasaran, ciri R/T, enkapsulasi dan kaedah pemasangan perlu dipertimbangkan bersama. Konfigurasi juga harus dinilai terhadap struktur medium dan peralatan sebenar, terutamanya untuk aplikasi yang melibatkan cecair kriogenik.

Pemantauan Suhu Penggulungan Motor

Termistor boleh dibenamkan dalam belitan motor untuk memantau perubahan suhu semasa operasi.

Dipasang berhampiran dengan belitan, NTC menyediakan isyarat elektrik yang bergantung kepada suhu yang boleh disambungkan ke litar perlindungan atau kawalan. Perubahan dalam suhu penggulungan menghasilkan perubahan rintangan yang sepadan, membolehkan sistem mengenal pasti keadaan terma yang tidak normal dan memulakan tindak balas pemantauan atau perlindungan yang diperlukan.

Aplikasi motor memerlukan pertimbangan yang teliti terhadap dimensi sensor, keperluan penebat, pembinaan wayar plumbum, ciri rintangan dan kedudukan pemasangan. Penderia mesti muat dalam ruang penggulungan yang tersedia sambil mengekalkan penebat elektrik yang diperlukan dan susunan sambungan.

Kawasan Permohonan Lain

Termistor juga boleh disepadukan ke dalam peralatan di mana maklum balas suhu rendah diperlukan untuk kawalan proses, perlindungan atau pengurusan haba.

Bidang yang berkenaan termasuk peralatan tenaga baharu, sistem automasi industri, peralatan makmal, sistem penyejukan perubatan dan modul penyejukan khusus. Konfigurasi yang sesuai bergantung pada suhu operasi, antara muka elektrik, keadaan pemasangan dan ciri penderiaan yang diperlukan.

Pembuatan dan Jaminan Kualiti

X-Meritan mempunyai lebih daripada 10 tahun pengalaman dalam pengurusan haba semikonduktor, dengan keupayaan meliputi pembangunan bahan, pembuatan komponen, pemasangan, ujian dan reka bentuk penyelesaian pengurusan terma.

Kemudahan pengeluaran dan pengujiannya menyokong proses termasuk pematerian, pengaliran semula, pendispensan, pemotongan, pengedap, pengawetan dan pencetakan. Penilaian kualiti termistor boleh termasuk pemeriksaan bahan, pengeluaran elemen, pensinteran, enkapsulasi, ujian elektrik, ujian R/T, pemeriksaan dimensi dan pengesahan akhir mengikut keperluan produk yang berkenaan.

Urutan pengeluaran dan pemeriksaan biasa ialah:

Penyediaan Bahan → Pengeluaran Unsur → Pensinteran → Enkapsulasi → Ujian Elektrik → Ujian R/T → Pemeriksaan Akhir

Sistem pengurusan kualiti syarikat diperakui ISO 9001:2015. Pematuhan RoHS dan REACH boleh disediakan untuk produk dan konfigurasi yang berkenaan.

Lukisan dan sampel pelanggan juga boleh digunakan sebagai rujukan pembangunan apabila konfigurasi standard tidak memenuhi keperluan peralatan sasaran. Pengesahan sampel boleh diselesaikan sebelum pengeluaran volum untuk mengesahkan spesifikasi elektrik dan mekanikal yang diperlukan.

Soalan Lazim

Apakah maksud NTC?

NTC bermaksud Pekali Suhu Negatif. Termistor NTC mempunyai rintangan yang berkurangan apabila suhu meningkat dan meningkat apabila suhu menurun. Hubungan yang boleh diramal ini membolehkan komponen digunakan untuk pengukuran suhu, pemantauan dan perlindungan.

Apakah yang ditunjukkan oleh nilai R25 dan B dalam NTC?

R25 ialah rintangan nominal yang diukur pada 25°C, manakala nilai B menerangkan hubungan rintangan-suhu pada julat suhu tertentu. Kedua-duanya digunakan bersama-sama dengan ciri R/T yang berkenaan apabila menilai termistor.

Bolehkah NTC digunakan untuk pengesanan paras nitrogen cecair atau oksigen cecair?

NTC boleh dikonfigurasikan untuk pengesanan paras cecair kriogenik apabila ciri-ciri suhu rintangan, pembungkusan, kedudukan pemasangan dan antara muka elektriknya sesuai untuk aplikasi. Konfigurasi akhir hendaklah disahkan terhadap suhu operasi, sederhana dan keadaan peralatan yang diperlukan.

Bolehkah NTC Suhu Rendah dibenamkan dalam belitan motor?

ya. Termistor boleh direka bentuk untuk pemantauan suhu penggulungan motor terbenam apabila dimensi, penebat, konfigurasi plumbum, julat suhu dan ciri elektriknya serasi dengan struktur motor.
