X-Meritan membekalkan penyejuk termoelektrik (TEC) yang direka untuk pengepaman haba berterusan dalam peralatan industri. Modul ini beroperasi pada kesan Peltier dan tidak mengandungi pemampat, penyejuk atau bahagian bergerak. Ia digunakan apabila akses penyelenggaraan adalah terhad, getaran tidak boleh diterima, atau kawalan suhu yang tepat diperlukan.
Siri berkapasiti tinggi menyasarkan sistem dengan beban haba yang ketara. Contoh biasa termasuk tatasusunan diod laser, peralatan proses semikonduktor dan instrumen analisis yang menjana keluaran terma malar.

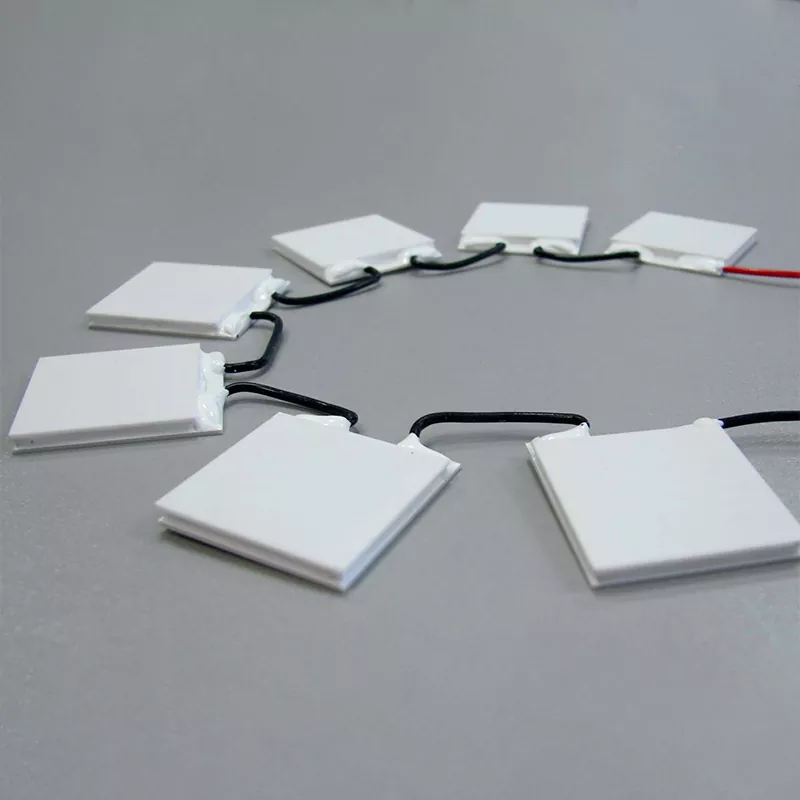

Kami mengeluarkan Penyejuk TE Kapasiti Penyejukan Tinggi untuk Aplikasi Perindustrian di kemudahan kami sendiri. Ini termasuk penyediaan bahan termoelektrik, pemprosesan jongkong, dadu pelet, pemasangan modul dan ujian akhir. Kawalan ke atas langkah-langkah ini membolehkan kami melaraskan komposisi bahan, geometri pelet dan pemilihan pateri untuk memadankan keadaan operasi tertentu.
Modul standard meliputi pelbagai kapasiti penyejukan. Jadual di bawah menyenaraikan parameter biasa. Konfigurasi tersuai tersedia untuk voltan, dimensi dan keperluan suhu bahagian panas yang berbeza.
|
Parameter |
Julat Biasa / Pilihan |
Nota |
|
Kapasiti Penyejukan Maks (Qmaks) |
20 W hingga 400 W |
Diukur pada Th = 27°C dalam vakum |
|
Perbezaan Suhu Maks (ΔTmaks) |
68 K hingga 74 K |
Tiada beban haba dikenakan |
|
Voltan Kendalian |
12 V, 24 V, 48 V DC |
Voltan tersuai atas permintaan |
|
Arus Operasi |
3 A hingga 15 A |
Bergantung pada kiraan dan saiz pelet |
|
Suhu Sebelah Panas (Th) |
Sehingga 120°C |
Versi suhu tinggi tersedia untuk Th > 150°C |
|
Substrat Seramik |
Alumina (Al₂O₃) atau Aluminium Nitrida (AlN) |
AlN menawarkan kekonduksian terma yang lebih tinggi |
|
Kerataan Permukaan |
≤ 0.02 mm |
Diukur merentasi permukaan modul |
|
Komposisi Pateri |
BiSn atau PbSn |
PbSn untuk persekitaran suhu tinggi |
|
Pengedap |
Pengedap perimeter epoksi |
Tidak hermetik; enkapsulasi tambahan tersedia |
|
Dimensi (L × W × H) |
20×20×3.5 mm hingga 62×62×4.8 mm |
Saiz tersuai dalam julat ini |
|
Panjang Wayar Plumbum |
100 mm hingga 300 mm |
Teflon terlindung; panjang tersuai tersedia |
Spesifikasi disahkan secara kelompok menggunakan stesen ujian haba. Laporan ujian boleh disediakan dengan setiap penghantaran atas permintaan.
Nota penting tentang Qmax: Qmax diukur dengan perbezaan suhu sifar antara bahagian panas dan sejuk. Dalam operasi sebenar, bahagian sejuk sentiasa lebih sejuk daripada bahagian panas, jadi kapasiti pengepaman haba sebenar adalah lebih rendah. Sebagai contoh, modul yang dinilai pada 200 W Qmax mungkin hanya mengeluarkan 80 W apabila ΔT ialah 30 K. Pemilihan mesti berdasarkan titik operasi sebenar, bukan nombor Qmax sahaja.
Penyejuk TE Kapasiti Penyejukan Tinggi untuk Aplikasi Perindustrian ialah pam haba keadaan pepejal. Arus terus menggerakkan haba dari bahagian sejuk ke bahagian panas. Bahagian panas mesti disambungkan ke sink haba atau plat sejuk untuk menolak haba yang dipam serta kuasa input elektrik. Jika bahagian panas tidak disejukkan dengan berkesan, haba mengalir kembali ke bahagian sejuk dan kapasiti penyejukan bersih menurun.
Plat luar diperbuat daripada alumina atau aluminium nitrida. Mereka menyediakan penebat elektrik semasa menjalankan haba. Kerataan permukaan dikawal untuk memastikan sentuhan haba yang baik dengan sumber haba dan sink haba. Bahan antara muka terma (TIM) disyorkan antara permukaan seramik dan permukaan pelekap.
Pelet telluride bismut jenis-N dan jenis-P disambung secara bersiri oleh jejak elektrod kuprum. Bilangan dan saiz pelet menentukan voltan, arus dan kapasiti penyejukan modul. Kami menggunakan penyaduran berbilang lapisan pada kesan tembaga untuk mengelakkan pengoksidaan semasa operasi jangka panjang.
Suhu sisi panas adalah satu-satunya faktor terpenting yang mempengaruhi prestasi TEC. Setiap peningkatan 10°C dalam suhu sisi panas biasanya mengurangkan kapasiti penyejukan sebanyak 5–10% dan merendahkan ΔT maksimum yang boleh dicapai. Untuk modul berkapasiti tinggi, penyejukan udara paksa, penyejukan cecair, atau pemasangan paip haba adalah disyorkan. Penyejuk haba pasif jarang mencukupi melebihi 100 W daripada jumlah penolakan haba.
Pengedap epoksi kalis lembapan mengelilingi tatasusunan semikonduktor dalaman. Pengedap ini tidak menyediakan pengedap hermetik, tetapi ia melindungi pelet dan elektrod daripada pemeluwapan dan bahan cemar bawaan udara dalam persekitaran industri biasa. Untuk kelembapan yang tinggi, pencucian atau keadaan luar, enkapsulasi tambahan diperlukan.
X-Meritan menghasilkan modul TEC secara dalaman. Urutan pembuatan ialah:
Penyediaan jongkong bahan termoelektrik
Penyemperitan dan potong dadu pelet semikonduktor
Peletakan pelet automatik dan pematerian
Metalisasi substrat seramik
Perhimpunan akhir dan ujian elektrik
Setiap kumpulan pengeluaran diuji untuk rintangan dalaman, kapasiti penyejukan dan kecacatan visual. Rekod ujian disimpan untuk kebolehkesanan. 建议插入工厂实拍照片或产线流程图片
Kaedah Ujian
|
Item Ujian |
Kaedah |
|
Qmax |
Stesen ujian terma, Th = 27°C, vakum |
|
ΔTmaks |
Ujian tanpa beban, Th = 27°C |
|
Rintangan Elektrik |
Pengukuran rintangan DC empat wayar |
|
Berbasikal Terma |
Protokol yang ditentukan pelanggan |
|
Storan Suhu Tinggi |
Protokol yang ditentukan pelanggan |
Piawaian ujian sebenar dan kriteria penerimaan dipersetujui dengan pelanggan sebelum pengeluaran volum. Hubungi kami untuk membincangkan keperluan khusus anda.
Penyata pensijilan dan pematuhan berikut sedang dikemas kini.
● ISO 9001:2015 – Sistem pengurusan kualiti
● ISO 14001 – Sistem pengurusan alam sekitar
● Pematuhan RoHS
● REACH pematuhan
● Penandaan CE (jika berkenaan)
● Pensijilan UL (jika berkenaan)
Kami akan memberikan salinan sijil yang sah atas permintaan. Sila hubungi kami untuk mengesahkan status semasa.
Modul standard merangkumi banyak tugas penyejukan industri. Untuk projek volum tinggi atau khusus, kami menawarkan kejuruteraan tersuai dalam bidang berikut:
● Jejak dan ketinggian tersuai
● Pateri suhu lebih tinggi dan substrat untuk Th > 150°C
● Modul TEC berbilang peringkat untuk pembezaan suhu yang lebih dalam
● Sinki haba atau plat sejuk pra-lekap
● Penderia suhu bersepadu (NTC atau RTD)
● Konfigurasi atau penyambung wayar plumbum khas
Projek tersuai biasa mengikuti proses ini:
1. Pelanggan menyediakan beban terma, suhu sisi sejuk, keadaan ambien dan kekangan ruang.
2. Jurutera kami mensimulasikan modul yang diperlukan dan menyediakan konfigurasi yang disyorkan.
3. Kami menghasilkan sampel untuk pengesahan pelanggan.
4. Setelah diluluskan, kami meneruskan ke pengeluaran besar-besaran.
Daripada menyenaraikan kelebihan generik, berikut ialah keupayaan khusus yang membezakan modul kami:
Kami mengawal proses daripada jongkong mentah kepada peranti siap. Ini termasuk komposisi bahan, saiz pelet dan tahap doping. Kebanyakan pembekal TEC membeli pelet atau wafer pra-buat dan hanya memasang modul. Kerana kami mengendalikan bahan itu sendiri, kami boleh melaraskan nilai ZT dan mengoptimumkan untuk julat suhu tertentu.
Setiap kumpulan pengeluaran diuji untuk Qmax, ΔTmax, dan rintangan dalaman. Laporan ujian tersedia untuk pelanggan. Ini membolehkan anda mengesahkan bahawa modul memenuhi spesifikasi anda sebelum menyepadukannya ke dalam sistem anda.
Banyak pembekal memerlukan pesanan minimum yang besar untuk dimensi atau parameter tersuai. Kami mengekalkan penjadualan pengeluaran yang fleksibel, jadi projek tersuai dengan volum sederhana boleh dilaksanakan. Hubungi kami dengan keperluan anda walaupun kuantiti tahunan yang dijangkakan hanya beberapa ratus keping.
Apabila anda menghubungi X-Meritan, anda bercakap dengan jurutera yang mempunyai akses kepada data pengeluaran dan keputusan ujian. Ini mengurangkan pusingan biasa syarikat perdagangan dan memendekkan kitaran penilaian sampel.
Modul TEC kapasiti penyejukan tinggi digunakan dalam persekitaran di mana penyejukan cecair aktif tidak praktikal atau di mana kawalan suhu yang tepat diperlukan.
Penyejukan untuk diod laser dan pengesan foto dalam sistem gentian optik
Pengurusan terma untuk kabinet telekomunikasi luar
Penstabilan suhu untuk penguat kuasa dan modul RF
Penyejukan chuck wafer dan ruang proses
Kawalan terma untuk penandaan laser dan kepala pemotongan
Penstabilan suhu untuk bangku optik
Kitar haba PCR dan penyejukan blok sampel
Kawalan suhu untuk petak penyimpanan reagen
Penyejukan penderia imej CCD dan CMOS
Penyejukan untuk penderia LiDAR dalam kenderaan autonomi
Sistem pengudaraan tempat duduk
Bekas peti sejuk mudah alih
Untuk menentukan TEC berkapasiti tinggi, sediakan maklumat berikut sebelum menghubungi kami:
Beban penyejukan yang diperlukan (dalam watt) pada bahagian sejuk. Ini adalah haba yang dihasilkan oleh komponen yang anda perlukan untuk menyejukkan.
Sasarkan suhu sisi sejuk dan toleransi. Contohnya, 25°C ± 0.5°C.
Suhu sisi panas maksimum yang boleh anda terima, berdasarkan sink haba dan keadaan ambien anda.
Julat suhu ambien sistem akan beroperasi.
Jenis sink haba yang tersedia dan rintangan haba. Udara paksa, penyejukan cecair atau paip haba.
Voltan DC tersedia dan sedutan arus maksimum dibenarkan.
Kekangan ruang pemasangan: panjang, lebar, tinggi dan corak lubang pelekap.
Keperluan berbasikal terma: berapa banyak kitaran sehari, perubahan suhu dan jangka hayat.
Keadaan persekitaran: kelembapan, habuk, pendedahan kimia atau penggunaan luar.
Sebaik sahaja anda memberikan butiran ini, kami boleh mengesyorkan modul tertentu atau mereka bentuk penyelesaian tersuai. Kami juga akan menyediakan lengkung prestasi yang menunjukkan kapasiti penyejukan berbanding perbezaan suhu untuk arus operasi yang disyorkan.
J: Anda perlu mengetahui beban haba yang akan dikeluarkan (dalam watt), suhu maksimum yang dibenarkan untuk objek yang disejukkan, suhu ambien dan prestasi sink haba yang tersedia pada bahagian panas. Berikan nilai ini kepada jurutera kami, dan kami akan mengesyorkan modul dan arus operasi.
A: Qmax ialah kapasiti pengepaman haba maksimum apabila perbezaan suhu antara bahagian panas dan sejuk adalah sifar. Dalam operasi sebenar, sentiasa terdapat perbezaan suhu. Kapasiti penyejukan sebenar berkurangan apabila ΔT meningkat. Lembaran data kami termasuk lengkung prestasi untuk arus operasi yang berbeza.
A: Ya. Suhu sisi panas maksimum ditentukan untuk setiap modul. Melebihi suhu ini boleh merendahkan sendi pateri dan mengurangkan hayat modul. Sentiasa reka bentuk sink haba sisi panas supaya Th kekal dalam had undian di bawah keadaan ambien terburuk.
J: Modul TEC tidak mempunyai bahagian yang bergerak, jadi haus mekanikal bukan faktor. Walau bagaimanapun, kitaran haba menyebabkan tekanan pada sambungan pateri dan akhirnya boleh menyebabkan peningkatan rintangan dalaman. Reka bentuk berkapasiti tinggi terpilih telah dinilai melalui ujian berbasikal haba. Hayat kitaran sebenar bergantung pada julat suhu, arus, kadar tanjakan, tegasan pelekap dan kelembapan operasi. Data ujian boleh disediakan untuk projek yang layak.
A: Ya. Untuk setiap kumpulan pengeluaran, kami boleh menyediakan ringkasan parameter yang diuji. Untuk pesanan yang lebih besar, kami boleh melakukan ujian kebolehpercayaan tambahan seperti kitaran haba, penyimpanan suhu tinggi dan pendedahan kelembapan mengikut protokol yang dipersetujui.
J: Tidak. Pengedap epoksi standard adalah kalis lembapan tetapi tidak hermetik. Untuk aplikasi dengan kelembapan yang tinggi, pemeluwapan atau sentuhan air terus, enkapsulasi tambahan atau perumahan tersuai diperlukan.
Untuk meminta cadangan atau sampel, sila berikan maklumat berikut:
● Beban haba untuk dikeluarkan (W)
● Diperlukan suhu sisi sejuk atau perbezaan suhu
● Julat suhu persekitaran
● Ruang tersedia untuk TEC dan sink haba
● Voltan bekalan kuasa tersedia
● Kuantiti tahunan yang dijangkakan
Pasukan kejuruteraan kami bertindak balas dalam satu hari perniagaan. Kami menyediakan sampel untuk penilaian sebelum pesanan volum.
