Cip Thermistor NTC Ketepatan Tinggi

Termistor NTC menggunakan ciri pekali suhu negatif, bermakna rintangannya berubah apabila suhu berubah. Dalam litar penderiaan, variasi rintangan boleh ditukar kepada maklumat suhu untuk pemantauan dan kawalan.

Untuk aplikasi cip, pemilihan nilai R25, B, toleransi rintangan, dimensi cip dan struktur elektrod secara langsung mempengaruhi padanan dan pemasangan litar. R25 merujuk kepada rintangan nominal pada 25°C, manakala nilai B menerangkan ciri-ciri suhu rintangan termistor.

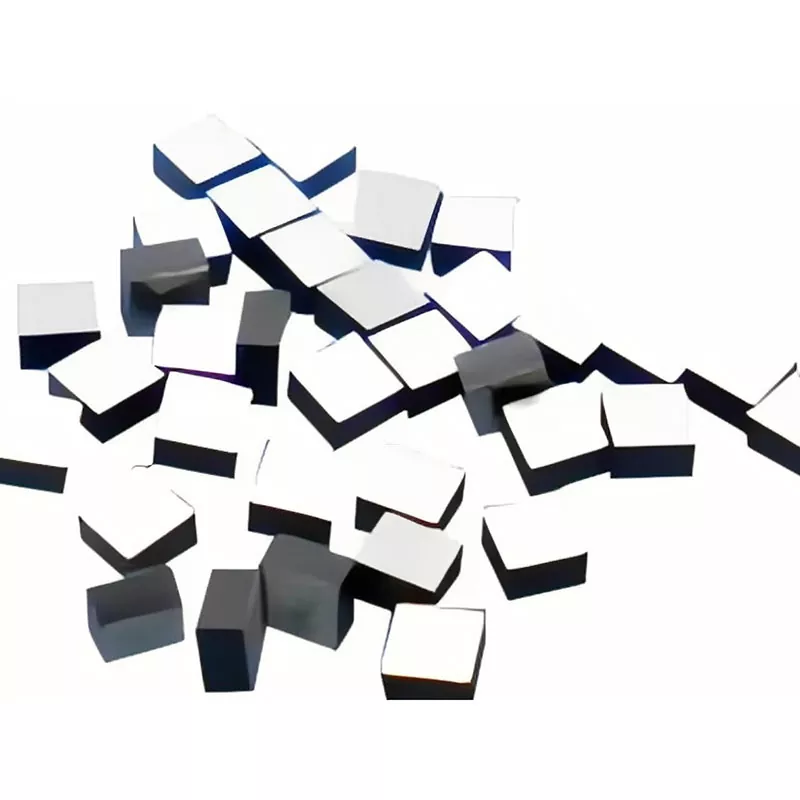

Cip Thermistor NTC Ketepatan Tinggi ditujukan untuk aplikasi di mana elemen penderiaan perlu diletakkan berdekatan dengan komponen sensitif suhu sambil memastikan ruang yang diduduki kecil.

Parameter Teknikal

Model berikut mewakili spesifikasi produk yang tersedia. Nilai dan dimensi elektrik hendaklah dipilih mengikut ciri litar yang diperlukan dan kaedah pemasangan.

Julat tambahan yang tersedia

Saiz Kecil

Cip Thermistor NTC Ketepatan Tinggi tersedia dalam struktur padat untuk aplikasi yang penderia suhu berpakej konvensional akan menduduki terlalu banyak ruang. Model terpilih dalam julat semasa adalah sekecil 0.45 × 0.45 mm, manakala dimensi cip tersuai boleh dinilai daripada lukisan atau sampel pelanggan.

Struktur cip kecil sesuai untuk meletakkan elemen penderiaan dekat dengan komponen optik, elektronik atau sensitif suhu lain. Dimensi akhir hendaklah disahkan mengikut ciri-ciri elektrik yang diperlukan dan proses pemasangan.

Ikatan Kawat

Cip boleh dibekalkan dengan elektrod bersalut emas atau perak untuk ikatan wayar. Ikatan dawai emas, aluminium dan perak boleh disokong bergantung pada konfigurasi elektrod dan proses pemasangan.

Struktur ini sesuai untuk modul hibrid padat dan pemasangan lain di mana termistor perlu disepadukan terus ke dalam kawasan penderiaan. Bahan elektrod dan keperluan ikatan boleh disahkan semasa penilaian sampel.

Termistor NTC boleh terikat wayar juga digunakan dalam aplikasi transceiver optik padat, di mana elemen penderia diletakkan berhampiran dengan komponen optik sensitif suhu.

Rintangan dan Nilai B

Rintangan dan nilai B harus dipilih sebagai gabungan yang dipadankan dan bukannya dianggap sebagai parameter bebas sepenuhnya. Julat rintangan yang tersedia ialah 1kΩ hingga 1000kΩ, manakala julat nilai B ialah 3200K hingga 4500K.

Untuk reka bentuk litar, rintangan nominal pada 25°C, nilai B, toleransi, dan julat penderiaan yang diperlukan harus dipertimbangkan bersama. Kombinasi standard tersedia, dan keperluan bukan standard boleh dinilai berdasarkan aplikasi.

Nilai B biasanya ditentukan bersama dengan julat suhu rujukannya, seperti B25/50 atau B25/85, jadi takrifan yang tepat harus disahkan pada spesifikasi produk yang berkenaan sebelum penentukuran litar. Data produk NTC cip komersial daripada pengeluar utama juga menyatakan nilai R25 dan B dengan suhu rujukan yang ditentukan.

Toleransi Rintangan

Model terpilih boleh dibekalkan dengan pilihan toleransi rintangan ±0.5% dan ±1%. Spesifikasi ini menerangkan sisihan yang dibenarkan bagi nilai rintangan nominal dan tidak boleh ditunjukkan sebagai ketepatan pengukuran suhu keseluruhan.

Untuk litar sensitif suhu, toleransi rintangan, toleransi nilai B, reka bentuk litar, kaedah penentukuran, dan keadaan pengendalian semuanya boleh menjejaskan hasil pengukuran suhu akhir. Oleh itu, toleransi yang diperlukan harus dipilih mengikut sistem penderiaan yang lengkap.

Tindak Balas Terma

Pemalar masa terma bagi model yang disenaraikan ialah ≤2 ​​s atau ≤3 s, bergantung pada struktur dan model cip. Pemalar masa terma yang lebih kecil secara amnya menunjukkan bahawa termistor mencapai keseimbangan terma dengan keadaan sekelilingnya dengan lebih cepat.

Tindak balas sebenar dalam modul yang dipasang juga bergantung pada kaedah pelekap, gandingan haba, bahan sekeliling dan aliran udara. Atas sebab ini, spesifikasi cip harus dinilai bersama dengan struktur pemasangan sebenar.

Aplikasi

Komunikasi Optik

Cip Thermistor NTC Ketepatan Tinggi boleh disepadukan ke dalam modul komunikasi optik dan transceiver optik untuk pemantauan suhu. Struktur padatnya membolehkan elemen penderiaan diletakkan berhampiran dengan komponen optik sensitif suhu tanpa menambah pakej penderia luaran konvensional.

Ini amat relevan dalam pemasangan optik di mana ruang pemasangan yang tersedia adalah terhad dan perubahan suhu perlu dipantau berhampiran dengan komponen yang dikawal. Termistor NTC boleh terikat wayar digunakan khusus untuk pengesan suhu dalam reka bentuk transceiver optik.

Peralatan Perubatan

Cip NTC padat boleh disepadukan ke dalam instrumen perubatan dan peralatan makmal di mana elemen pengesan suhu perlu dimuatkan ke dalam kawasan pemasangan terhad. Nilai rintangan, nilai B dan pilihan toleransi yang berbeza membolehkan komponen dipadankan dengan litar penderiaan yang berbeza.

Spesifikasi akhir hendaklah dipilih mengikut julat suhu yang diperlukan, ciri litar, kaedah pemasangan, dan keperluan peralatan yang berkenaan.

Radar Automotif

Modul radar automotif mengandungi komponen elektronik padat yang mungkin memerlukan pemantauan suhu semasa operasi. Faktor bentuk kecil cip NTC membolehkan pengesan suhu disepadukan ke dalam pemasangan elektronik berketumpatan tinggi.

Untuk aplikasi automotif, suhu operasi yang diperlukan, ciri rintangan, toleransi, struktur mekanikal, dan keperluan kebolehpercayaan hendaklah disahkan sebelum memilih model akhir.

Peralatan Makmal

Cip juga boleh digunakan dalam makmal dan peralatan ujian di mana elemen pengesan suhu padat diperlukan. Rintangan dan nilai B boleh dipilih mengikut litar penderiaan, manakala dimensi cip boleh dipertimbangkan bersama-sama dengan ruang pemasangan yang tersedia.

Untuk prototaip atau peralatan tersuai, X-Meritan boleh menilai keperluan berdasarkan lukisan atau sampel pelanggan sebelum pengeluaran.

Penyesuaian

Parameter Elektrik

Cip Thermistor NTC Ketepatan Tinggi boleh dinilai untuk keperluan elektrik tersuai. Nilai rintangan yang tersedia meliputi 1kΩ hingga 1000kΩ, dengan nilai B dari 3200K hingga 4500K. Pilihan toleransi rintangan ±0.5% dan ±1% tersedia untuk spesifikasi terpilih.

Apabila meminta model tersuai, pelanggan boleh memberikan nilai R25, B, toleransi, keadaan operasi dan aplikasi sasaran yang diperlukan. Parameter ini membantu menentukan sama ada model sedia ada boleh digunakan atau spesifikasi baharu harus dinilai.

Dimensi Cip

Dimensi cip boleh dinilai mengikut ruang pemasangan dan proses pemasangan yang ada. Model sedia ada termasuk struktur padat seperti 0.45 × 0.45 × 0.20 mm dan 0.45 × 0.45 × 0.25 mm.

Untuk dimensi bukan standard, X-Meritan boleh menyemak lukisan atau sampel pelanggan dan mengesahkan struktur yang boleh dicapai bersama-sama dengan parameter elektrik yang diperlukan.

Pilihan Elektrod

Pilihan elektrod bersalut emas atau perak tersedia untuk keperluan ikatan yang berbeza. Bahan elektrod hendaklah dipilih bersama-sama dengan bahan wayar yang dimaksudkan dan proses ikatan.

Semasa pembangunan sampel, struktur elektrod, kaedah ikatan, dimensi cip, dan ciri elektrik boleh diperiksa sebelum pengeluaran besar-besaran.

Sokongan Pembuatan dan Contoh

X-Meritan mengeluarkan bahan dan komponen berkaitan semikonduktor dan menyediakan sokongan pengeluaran untuk komponen elektronik tersuai. Peralatan pengeluaran yang tersedia termasuk mesin jig getaran, mesin kimpalan, mesin pembungkusan automatik dan peralatan pemotongan ketepatan.

Untuk cip termistor NTC yang disesuaikan, pengeluaran boleh dinilai daripada sampel atau lukisan pelanggan. Sebelum pengeluaran besar-besaran, peringkat pengesahan sampel boleh digunakan untuk mengesahkan dimensi, parameter elektrik, keperluan elektrod dan keserasian pemasangan.

Proses ini memberikan pelanggan titik yang ditentukan untuk menyemak produk terhadap keperluan aplikasi mereka sebelum mengeluarkan pesanan pengeluaran yang lebih besar.

Soalan Lazim

Apakah nilai rintangan dan B yang tersedia?

Julat rintangan yang tersedia ialah 1kΩ hingga 1000kΩ, dengan nilai B dari 3200K hingga 4500K. Model standard termasuk nilai rintangan 5kΩ, 10kΩ, 20kΩ, 30kΩ, 47kΩ, 50kΩ dan 100kΩ.

Apakah toleransi rintangan yang ada?

Spesifikasi terpilih tersedia dengan ±0.5% dan ±1% toleransi rintangan. Toleransi yang diperlukan hendaklah dipilih mengikut keperluan litar dan pengesan suhu.

Bolehkah cip diikat wayar?

ya. Pilihan elektrod bersalut emas atau perak tersedia. Ikatan dawai emas, aluminium dan perak boleh dinilai mengikut konfigurasi elektrod dan proses pemasangan.

Apakah saiz cip terkecil yang tersedia?

Rangkaian produk termasuk model kompak seperti 0.45 × 0.45 × 0.20 mm dan 0.45 × 0.45 × 0.25 mm. Dimensi tersuai boleh dinilai daripada lukisan atau sampel pelanggan, dengan saiz akhir bergantung pada spesifikasi elektrik dan struktur yang diperlukan.

ya. X-Meritan boleh menilai rintangan tersuai, nilai B, dimensi, toleransi dan keperluan elektrod. Lukisan atau sampel pelanggan boleh digunakan sebagai asas untuk penilaian produk dan pengesahan sampel.

Bagaimanakah saya harus memilih cip termistor NTC?

Mulakan dengan rintangan yang diperlukan pada 25°C, nilai B, julat pengesan suhu, toleransi rintangan, ruang pemasangan yang tersedia dan kaedah ikatan. Untuk aplikasi tersuai, menyediakan keperluan litar, lukisan pemasangan atau sampel sedia ada boleh membantu menentukan spesifikasi yang sesuai.

Mengenai X-Meritan

X-Meritan ialah pengilang yang berpangkalan di China yang mengkhusus dalam bahan, komponen dan produk pengurusan terma berkaitan semikonduktor. Keupayaannya meliputi pembangunan bahan, pembuatan komponen, pengeluaran tersuai, dan sokongan aplikasi.

Syarikat itu menyediakan aplikasi termasuk komunikasi optik, penderiaan, peralatan perubatan, elektronik automotif dan elektronik pengguna. Produk dibekalkan ke Eropah, Amerika Utara, Amerika Selatan, Asia Tenggara, dan pasaran antarabangsa yang lain.

Untuk Cip Thermistor NTC Ketepatan Tinggi, X-Meritan menyediakan sokongan daripada pemilihan spesifikasi dan penilaian sampel kepada pengeluaran tersuai. Pelanggan boleh menyediakan lukisan, sampel atau keperluan elektrik untuk penilaian teknikal sebelum pengeluaran
