Penyejuk Termoelektrik Mikro untuk LiDAR

Pemancar laser di dalam Penyejuk Termoelektrik Mikro untuk LiDAR menjana haba semasa operasi, manakala suhu sekeliling boleh berbeza dengan ketara antara persekitaran operasi yang berbeza. Jika suhu laser berubah melebihi julat pengendalian yang diperlukan, peranti optik mungkin tidak mengekalkan keadaan pengendalian yang diperlukan.

Micro-TEC boleh dipasang terus pada modul laser untuk mengepam haba secara aktif dari komponen sensitif suhu. Tidak seperti sink haba pasif, ia tidak hanya bergantung pada pelesapan haba semula jadi atau paksaan.

Untuk pemasangan LiDAR padat, nilai aplikasi utama ialah kawalan suhu setempat. Penyejuk boleh diletakkan berhampiran dengan sumber laser tanpa memerlukan pemampat, litar penyejuk, atau menggerakkan komponen mekanikal.

Spesifikasi Utama

Kapasiti penyejukan sebenar, arus, voltan, dimensi dan prestasi terma bergantung pada konfigurasi Micro-TEC yang dipilih dan beban haba komponen LiDAR.

Saiz Padat untuk Modul LiDAR Terhad Ruang

Penyejuk Termoelektrik Mikro untuk LiDAR mempunyai ruang dalaman yang terhad kerana laser, pengesan, komponen optik, litar elektronik dan struktur pelesapan haba disepadukan ke dalam satu pemasangan.

Mikro-TEC kami boleh dihasilkan dalam konfigurasi bersaiz mikro hingga beberapa milimeter. Ini membolehkan penyejuk diletakkan berhampiran dengan laser atau komponen sensitif haba lain dan bukannya menduduki ruang sebagai sistem penyejukan yang berasingan.

Untuk pemasangan LiDAR tersuai, dimensi produk boleh dinilai mengikut ruang pemasangan yang tersedia, kedudukan komponen, struktur pelekap dan antara muka elektrik.

Penggunaan Kuasa Kurang Daripada 1 W

Penggunaan kuasa ialah parameter reka bentuk yang penting apabila Micro-TEC disepadukan ke dalam LiDAR kenderaan atau sistem elektronik kompak yang lain.

Penyejuk Termoelektrik Mikro kami boleh beroperasi pada kurang daripada 1 watt dalam konfigurasi yang berkenaan. Keperluan kuasa sebenar bergantung pada reka bentuk produk yang dipilih dan beban terma yang perlu dikawal.

Untuk penilaian kejuruteraan, pelanggan harus menyediakan suhu penyejukan sasaran, beban haba, voltan tersedia, dan dimensi pemasangan supaya konfigurasi Micro-TEC yang sesuai boleh dipilih.

Penyejukan Keadaan Pepejal Tanpa Bahan Penyejuk

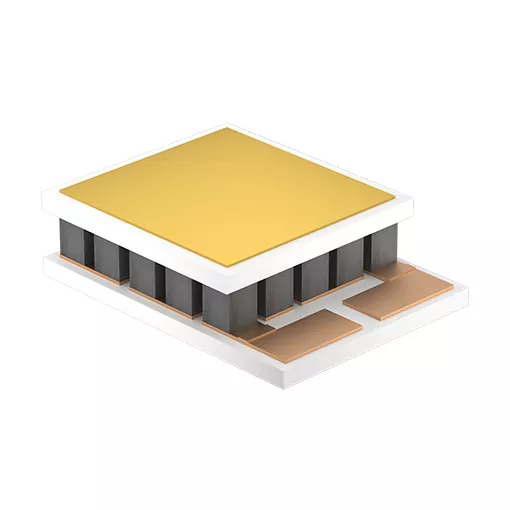

Penyejuk Termoelektrik Mikro untuk LiDAR menggunakan bahan termoelektrik semikonduktor antara substrat seramik untuk memindahkan haba apabila arus elektrik digunakan.

Komponen mempunyai:

● Tiada pemampat

● Tiada bahan pendingin

● Tiada bahagian bergerak mekanikal

● Pembinaan keadaan pepejal padat

● Kawalan elektrik terus

Struktur ini berguna untuk modul LiDAR di mana komponen penyejukan perlu dipasang berdekatan dengan laser dan disepadukan ke dalam ruang mekanikal yang terhad.

Pengepaman Haba Aktif untuk Kawalan Suhu Laser

Micro-TEC digunakan untuk mengawal suhu komponen sasaran dan bukannya menurunkan suhu keseluruhan perumahan LiDAR.

Apabila kuasa elektrik digunakan, haba dipindahkan dari bahagian sejuk ke bahagian panas. Bahagian sejuk diletakkan berhampiran laser atau komponen sensitif suhu lain, manakala bahagian panas mesti disambungkan ke laluan pelesapan haba yang berkesan.

Oleh itu, reka bentuk terma perlu mempertimbangkan kedua-dua belah Micro-TEC:

Komponen Sasaran → Bahagian Sejuk Mikro-TEC → Bahagian Panas Mikro-TEC → Struktur Pelesapan Haba LiDAR

Jika bahagian panas tidak dapat mengeluarkan haba yang dipindahkan dengan berkesan, prestasi penyejukan keseluruhan sistem akan berkurangan.

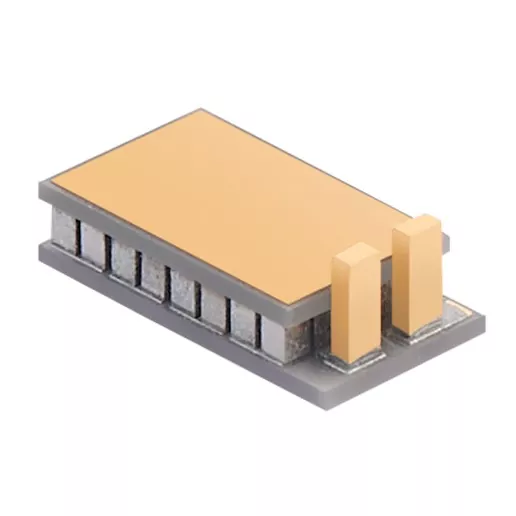

Micro-TEC dengan Pengepala untuk Perhimpunan LiDAR

Untuk reka bentuk LiDAR yang memerlukan antara muka mekanikal yang ditentukan, kami boleh menyediakan Penyejuk Termoelektrik Mikro dengan pengepala.

Konfigurasi pengepala boleh dinilai mengikut:

● Ruang pemasangan yang tersedia

● Struktur pelekap

● Kedudukan komponen

● Sambungan elektrik

● Keperluan perhimpunan

Untuk struktur bukan standard, pelanggan boleh menyediakan sampel atau lukisan kejuruteraan sedia ada. Kami menilai struktur sebelum pengeluaran sampel.

Penyejuk Termoelektrik Mikro Tersuai

Mikro-TEC standard mungkin tidak sepadan dengan dimensi atau keperluan haba modul LiDAR tertentu. Kami menyokong produk tersuai berdasarkan sampel atau lukisan pelanggan.

Proses penyesuaian boleh meliputi:

Dimensi → Parameter Elektrik → Struktur Pemasangan → Konfigurasi Pengepala → Keperluan Terma

Sebelum pengeluaran besar-besaran, sampel dihasilkan untuk pengesahan pelanggan. Ini membolehkan Micro-TEC diperiksa terhadap pemasangan LiDAR sebenar sebelum kuantiti pengeluaran dikeluarkan.

Maklumat Diperlukan untuk Pemilihan Micro-TEC

Untuk projek penyejukan LiDAR baharu, pelanggan boleh memberikan maklumat berikut:

Jika beberapa parameter belum tersedia, sampel Micro-TEC sedia ada atau lukisan pemasangan LiDAR boleh digunakan sebagai titik permulaan untuk penilaian teknikal.

Pemasangan dan Antara Muka Terma

Antara muka terma antara Micro-TEC dan modul laser secara langsung mempengaruhi pemindahan haba.

Bahagian sejuk harus mengekalkan sentuhan yang mencukupi dengan komponen sasaran dan bahan antara muka terma (TIM) yang sesuai boleh digunakan apabila diperlukan oleh reka bentuk pemasangan.

Bahagian panas memerlukan laluan pelesapan haba yang berkesan. Sinki haba, perumah atau struktur penyejukan lain hendaklah direka bentuk untuk mengeluarkan haba yang dipindahkan oleh Micro-TEC.

Micro-TEC juga mesti dikendalikan dalam parameter elektrik yang ditentukan. Arus IMAX maksimum tidak boleh melebihi, kerana arus yang berlebihan boleh merosakkan persimpangan semikonduktor termoelektrik.

Keupayaan Pengilangan

X-Meritan mengeluarkan Penyejuk Termoelektrik Mikro dan juga mengawal penyediaan bahan termoelektrik huluan.

Keupayaan pengeluaran kami meliputi:

● Penyediaan bahan termoelektrik

● Pemprosesan komponen ketepatan

● Kimpalan

● Perhimpunan

● Pembungkusan mikro

● Pengeluaran Micro-TEC tersuai

Struktur pembuatan ini menyokong projek yang memerlukan dimensi Micro-TEC bukan standard, struktur pelekap atau konfigurasi elektrik.

Untuk aplikasi LiDAR tersuai, produk boleh dibangunkan daripada tahap bahan dan komponen dan bukannya terhad kepada penyejuk standard sedia ada.

Proses Pembangunan Penyejuk Termoelektrik Mikro

Untuk projek penyejukan LiDAR tersuai, kami mengikuti proses pembangunan berasaskan sampel:

Lukisan / Sampel Pelanggan → Penilaian Teknikal → Reka Bentuk Produk → Pengeluaran Sampel → Pengesahan Sampel → Pengeluaran Besar-besaran

Peringkat pengesahan sampel membolehkan dimensi, struktur pelekap, sambungan elektrik, dan keserasian pemasangan diperiksa sebelum pengeluaran besar-besaran.

Aplikasi

Penyejuk Termoelektrik Mikro boleh digunakan untuk kawalan suhu:

● Pemancar laser LiDAR

● Komponen optoelektronik sensitif suhu

● Modul optik padat

● Perhimpunan LiDAR Automotif

● Komponen elektronik kecil lain yang memerlukan penyejukan aktif setempat

Kualiti dan Pengalaman Eksport

X-Meritan mempunyai lebih daripada 10 tahun pengalaman dalam penyejukan semikonduktor kecil dan menyediakan produk Micro-TEC untuk pasaran antarabangsa.

Syarikat itu telah memperoleh pensijilan ISO dan CE dan mengeksport produk ke Eropah, Amerika Utara, Amerika Selatan, Asia Tenggara dan pasaran lain.

Pengalaman teknikal kami meliputi komunikasi gentian optik, peralatan perubatan industri, elektronik automotif pintar, elektronik pengguna dan aplikasi penyelidikan.

Soalan Lazim

Apakah maklumat yang anda perlukan untuk memilih Micro-TEC untuk LiDAR?

Maklumat yang paling berguna termasuk beban haba komponen, suhu sasaran, voltan tersedia, arus maksimum, dimensi pemasangan, struktur pelekap dan kaedah pelesapan haba sisi panas. Lukisan atau sampel Micro-TEC sedia ada juga boleh digunakan untuk penilaian.

Seberapa kecilkah Micro-TEC?

X-Meritan boleh mengeluarkan konfigurasi Micro-TEC hingga beberapa milimeter, bergantung pada struktur dan prestasi yang diperlukan. Dimensi akhir perlu disahkan mengikut permohonan.

Bolehkah anda membuat Micro-TEC mengikut lukisan LiDAR kami?

ya. Kami menyokong penyesuaian berdasarkan lukisan atau sampel pelanggan. Produk diambil sampel dan disahkan sebelum pengeluaran besar-besaran.

Bolehkah anda membekalkan Micro-TEC dengan pengepala?

ya. Konfigurasi pengepala tersedia untuk aplikasi yang memerlukan struktur pemasangan atau sambungan yang ditentukan. Reka bentuk pengepala yang tepat disahkan mengikut pemasangan LiDAR.

Bolehkah Micro-TEC beroperasi di bawah 1 W?

Ya, konfigurasi yang berkenaan boleh beroperasi pada kurang daripada 1 W. Penggunaan kuasa sebenar bergantung pada reka bentuk Micro-TEC, keadaan pengendalian dan beban terma.

Apakah kebimbangan pemasangan utama?

Dua perkara yang paling penting ialah sentuhan haba sebelah sejuk dan pelesapan haba sebelah panas. Bahagian sejuk memerlukan sentuhan berkesan dengan komponen sasaran, manakala bahagian panas mesti mempunyai laluan yang mencukupi untuk mengeluarkan haba yang dipindahkan.

Bolehkah Micro-TEC digunakan secara berterusan?

Operasi berterusan bergantung pada konfigurasi Micro-TEC yang dipilih dan keadaan operasi elektrik dan haba yang ditentukan. Produk harus dikendalikan dalam voltan dan had arus yang ditentukan, dan bahagian panas mesti disejukkan dengan secukupnya.

Apakah yang berlaku jika arus IMAX melebihi?

Melebihi arus IMAX yang ditentukan boleh menyebabkan tekanan elektrik dan haba yang berlebihan dan boleh merosakkan persimpangan semikonduktor termoelektrik. Oleh itu, Micro-TEC harus dikendalikan dalam julat elektrik yang ditentukan.

X-Meritan menyediakan Penyejuk Termoelektrik Mikro untuk LiDAR dengan struktur bersaiz mikro, penyejukan Peltier keadaan pepejal, konfigurasi pelekap tersuai dan pembangunan berasaskan sampel.

Untuk projek penyejukan LiDAR baharu, hantarkan lukisan anda, sampel, dimensi pemasangan, beban haba, suhu sasaran atau spesifikasi Micro-TEC sedia ada. Kami boleh menilai keperluan dan membangunkan Micro-TEC yang sepadan untuk pengesahan sampel sebelum pengeluaran besar-besaran.
