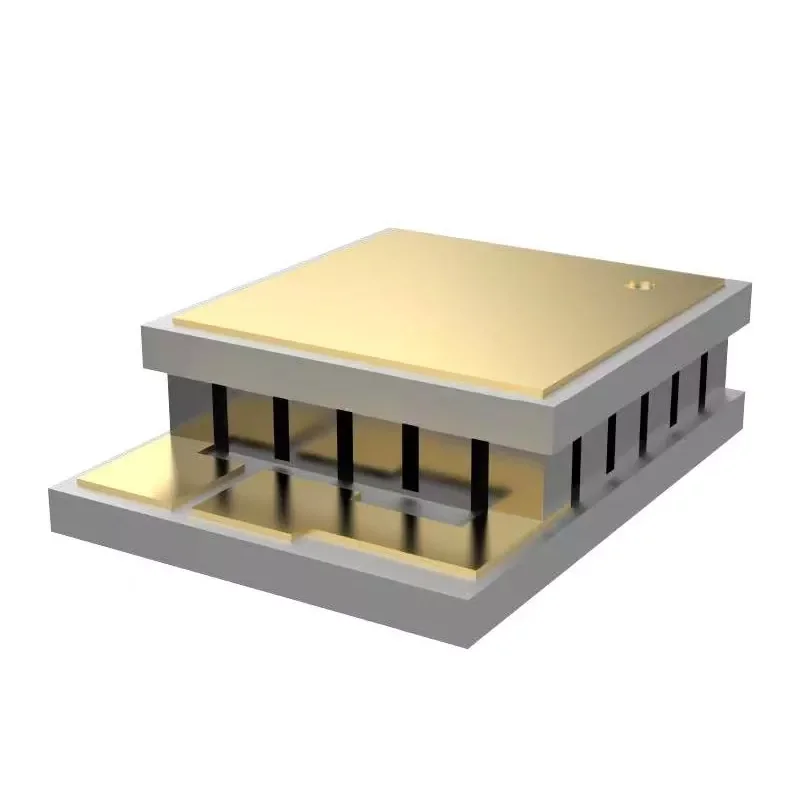

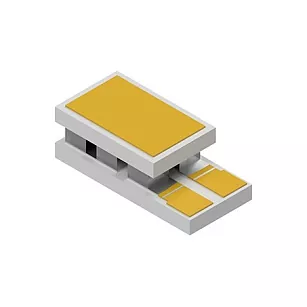

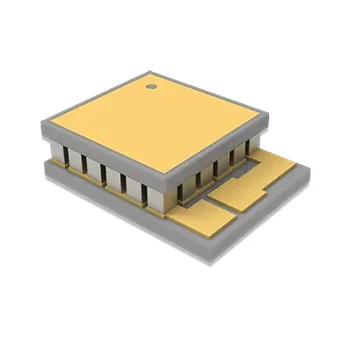

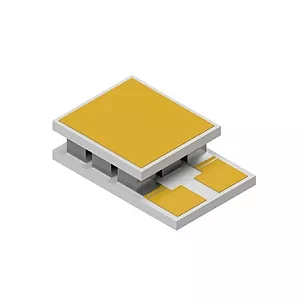

X-Meritan merangkumi keupayaan dalam pembangunan bahan termoelektrik, pembuatan komponen penyejuk termoelektrik (TEC), dan reka bentuk penyelesaian terma. Penyejuk Termoelektrik Mikro untuk peranti Optoelektronik ini menggunakan kesan Peltier untuk penyejukan atau pemanasan aktif, menghapuskan keperluan untuk pemampat, penyejuk atau bahagian mekanikal yang bergerak. Ia sesuai untuk komponen sensitif suhu seperti diod laser, peranti komunikasi optik, pengesan foto, modul lidar dan komponen optoelektronik padat yang lain.
● Reka bentuk mini, sesuai untuk pembungkusan elektronik optoelektronik dan ketepatan ruang yang terhad.
● Menyokong kawalan suhu yang tepat, membantu mengurangkan kesan hanyut suhu pada prestasi peranti.
● Struktur penyejukan keadaan pepejal, tiada bahagian bergerak, memastikan operasi jangka panjang yang stabil dan boleh dipercayai.
● Keupayaan suhu tinggi: Sesuai untuk aplikasi yang memerlukan kawalan suhu yang stabil di bawah suhu ambien yang tinggi.
● Tiada getaran atau bunyi mekanikal: Struktur keadaan pepejal sesuai untuk sistem optik ketepatan dan peralatan pengukuran sensitif.
● Mematuhi RoHS, memudahkan aplikasi dalam projek pasaran global.
● Kawalan suhu untuk peranti komunikasi optik, terutamanya kawalan suhu persisian untuk diod laser, DFB, EML dan TOSA/ROSA.
● Penstabilan suhu penghantar dan penerima LiDAR.
● Sumber cahaya dan unit penderiaan dalam peralatan ujian perubatan.
● Bangku ujian optik ketepatan dan platform penentukuran makmal.
● Aplikasi pembungkusan yang memerlukan saiz kecil, getaran rendah dan tindak balas pantas.
Apabila memilih Penyejuk Termoelektrik Mikro untuk Optoelektronik, pertimbangkan parameter berikut:
Dimensi: Disesuaikan berdasarkan pangkalan peranti dan ruang pelekap
Ketebalan: Mesti mengimbangi rintangan haba, daya pengapit dan ruang pemasangan
Arus operasi maksimum: Mesti sepadan dengan bekalan kuasa pemacu dan strategi kawalan suhu
Perbezaan suhu maksimum (Delta Tmax): Bergantung pada keadaan sink haba di hujung panas
Kapasiti Pam Haba (Qmax): Menentukan berapa banyak haba boleh dikeluarkan
Rintangan dan Voltan: Menjejaskan kehilangan pemacu dan mengawal ketepatan
Dimensi sumber haba: Cip laser, pakej TO, mikrosensor atau modul optoelektronik bersepadu.
Bahan antara muka: Penyaduran nikel, keserasian pateri atau keperluan metalisasi khas.
Julat suhu operasi: Penstabilan suhu bilik, operasi suhu rendah atau pampasan suhu tinggi.
Keperluan struktur: Pembinaan ultra nipis, ketumpatan pam haba yang lebih tinggi atau sekatan ruang yang lain.
|
Parameter |
Nilai Biasa / Tersedia |
|
Saiz Minimum |
1.5 × 1.1 mm |
|
Ketebalan Minimum |
0.65 mm |
|
Ketumpatan Pam Haba |
Sehingga lebih kurang. 43 W/cm² |
|
Penyejukan / Pemanasan |
Dwiarah |
|
Dimensi |
Boleh disesuaikan |
|
Parameter Elektrik |
Khusus aplikasi |
|
Metalisasi |
Boleh disesuaikan |
|
Pematuhan |
RoHS |
Reka Bentuk TEC Miniatur：Tec Mikro sekecil 1.5 × 1.1 mm, dengan ketebalan minimum 0.65 mm.
Ketumpatan Pam Haba Tinggi：Sehingga kira-kira 43 W/cm², sesuai untuk aplikasi padat, fluks haba tinggi.
Kepakaran Bahan Termoelektrik：Pembangunan bahan termoelektrik dalaman menyokong prestasi TEC yang dioptimumkan dan reka bentuk khusus aplikasi.
Penyelesaian TEC Tersuai：Dimensi tersuai, ciri-ciri elektrik, konfigurasi bahan, metalisasi dan struktur sambungan berdasarkan keperluan aplikasi.
Dari Prototaip kepada Pengeluaran：Sokongan daripada reka bentuk terma dan pembangunan prototaip kepada pengujian dan pengeluaran volum.
Sinki haba standard hanya menyediakan penyejukan pasif, jadi suhu peranti berubah-ubah dengan perubahan suhu ambien. Penyejuk termoelektrik mikro, sebaliknya, mengawal suhu secara aktif, mengembalikan suhu operasi dalam julat sasaran, menjadikannya ideal untuk sistem optoelektronik yang sensitif kepada hanyutan suhu.
Tumpuan tidak seharusnya semata-mata pada plat penyejuk itu sendiri, tetapi pada keseluruhan laluan haba: sentuhan sumber haba, bahan antara muka, reka bentuk sink haba dan sama ada arus pemacu dipadankan dengan betul.
ya. X-Meritan boleh menilai saiz dan konfigurasi tersuai berdasarkan lukisan kejuruteraan, sampel atau spesifikasi aplikasi. Penyesuaian termasuk dimensi, ciri elektrik, konfigurasi bahan P/N, struktur sambungan dan keperluan antara muka.
