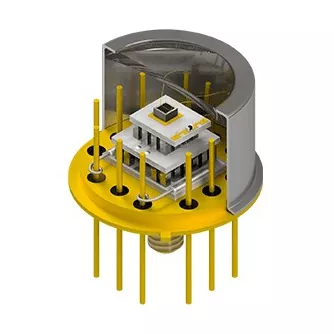

Pengepala Tersuai dengan Penyejuk Termoelektrik

X‑Meritan mengeluarkan Pengepala Tersuai khusus dengan Penyejuk Termoelektrik untuk menyelesaikan kesesakan terma dalam elektronik ketepatan. Mengintegrasikan modul Peltier mikro, pengepala tersuai dan termistor ke dalam sub-pemasangan tunggal, penyelesaian ini menyediakan penyejukan titik langsung tanpa gam organik atau gelung bendalir. Ia melindungi diod laser, APD dan penderia daripada hanyut panjang gelombang dan hingar.

Cabaran Terma Selesai

Pemasangan TEC diskret tradisional dalam pembungkusan optik dan mikroelektronik memperkenalkan rintangan sentuhan haba yang tinggi, risiko pelekat keluar gas di dalam bungkusan hermetik, dan pemasangan manual yang kompleks. Pengepala Tersuai X‑Meritan dengan Penyejuk Termoelektrik menangani kesesakan pembungkusan ini secara langsung dengan menggabungkan modul Peltier mikro, pangkalan pengepala tersuai dan penderia terma ke dalam sub-pemasangan tunggal:

1. Sifar Gas Keluar dalam Penutup Hermetik: Semua mikro-TEC dipasang pada pengepala menggunakan pematerian eutektik emas‑tin (AuSn) dan bukannya epoksi konduktif, menghalang sebatian organik yang meruap daripada mengabus tingkap optik atau mencemarkan aspek laser.

2. Rintangan Terma Antara Muka Rendah: Memateri elemen TEC terus ke substrat pengepala pakej menyediakan laluan haba logam, secara drastik merendahkan rintangan terma simpang-ke-huruf (Rth).

3. Pemasangan Lengai Terkawal: Peletakan dadu, ikatan wayar dan pengedap awal berlaku dalam persekitaran gas lengai automatik untuk menghapuskan pengoksidaan dan perangkap lembapan dalaman.

4. Ketumpatan Mekanikal Tinggi: Menggunakan bahan tersemperit proprietari, elemen mikro senipis 0.2mm boleh dibungkus ke dalam ruang perumahan terhad seperti TO‑46 atau pakej Butterfly kecil.

5. Format Penghantaran Fleksibel: Dihantar sebagai pengepala separuh siap (TEC pra-terikat sedia untuk die-attach pelanggan dan ikatan wayar) atau sub-himpunan tertutup sepenuhnya mengikut keperluan barisan pembungkusan hiliran anda.

Penyesuaian Kejuruteraan & Parameter

Direka kejuruteraan untuk dipesan, setiap Himpunan Pengepala Tersuai dengan Penyejuk Termoelektrik dipadankan dengan ketepatan dengan reka letak optik atau IC anda:

• Gaya Pakej Pengepala: TO‑39, TO‑8, TO‑3, TO‑46, 14‑pin Butterfly (BTF), pakej BOX atau pengepala tembaga/seramik tersuai.

• Substrat & Penyaduran: Kovar, Copper‑Tungsten (CuW), AlN/ seramik dengan lapisan Au bersalut Ni untuk ikatan wayar emas.

• Pementasan & Geometri TEC: Modul mikro‑peringkat tunggal untuk struktur piramid sederhana atau berbilang peringkat untuk keperluan penyejukan dalam (ΔT>70∘C).

• Penderia Maklum Balas Bersepadu: Termistor NTC yang dipasang di permukaan atau RTD PT100/PT1000 diletakkan bersebelahan dengan substrat sejuk untuk kawalan gelung tertutup yang ketat.

• Antara Muka Elektrik: Kiraan pin plumbum tersuai, padang tatasusunan pin, panjang plumbum dan susunan pad ikatan wayar.

Aplikasi Sasaran Utama

Komunikasi Optik

Penstabilan panjang gelombang untuk transceiver TOSA/ROSA, EML, laser pam dan komponen DWDM.

LiDAR & Penderiaan Autonomi

Kawalan terma untuk fotodiod avalanche (APD) dan diod laser berdenyut tertakluk kepada keadaan ambien yang berubah-ubah.

Diagnostik Perubatan

Peraturan suhu sub-milimeter dalam PCR mikrobendalir, spektroskopi dan penderia cip bio.

Penderiaan Industri & Aeroangkasa

Penyejukan titik untuk IC berkuasa tinggi, tatasusunan satah fokus (FPA) penglihatan malam dan pengesan analisis gas.

Mengapa Berkongsi dengan X‑Meritan?

Integrasi Pembungkusan Turnkey:

Pengepala pakej, mikro-TEC dan penderia suhu direka bentuk dan disepadukan sebagai satu sub-pemasangan tunggal.

Kelebihan Bahan Proprietari:

Bahan termoelektrik tersemperit dalaman memberikan kekuatan mekanikal yang luar biasa untuk reka bentuk TEC ultra-nipis dan berbilang peringkat.

Kawalan Kualiti Gred Hermetik:

Ikatan eutektik dan ikatan wayar suasana lengai memastikan kebolehpercayaan jangka panjang dan sifar keluar gas.

Prototaip kepada Pengilangan Volume:

Sokongan kejuruteraan yang lengkap daripada simulasi terma dan perkakas tersuai untuk sampel prototaip dan pengeluaran berskala penuh.

Soalan Lazim

S: Mengapa memilih TEC yang telah disepadukan ke dalam pengepala dan bukannya membeli TEC yang berdiri sendiri?

J: Pengepala pra-sepadu menghilangkan pematerian TEC‑ke-header manual di kemudahan anda, memastikan integriti ikatan eutektik yang diuji kilang, dan menjamin sifar keluar gas dalam pakej hermetik anda.

S: Bolehkah kami melakukan lampiran mati laser kami sendiri pada pengepala separuh siap anda?

A: Ya. Kebanyakan pelanggan memesan pengepala separuh siap dengan TEC pra-ikatan dan pad ikatan wayar. Anda boleh meneruskan operasi pemasangan acuan standard anda, ikatan dawai emas, dan pengedap penutup terus pada sub-pemasangan kami.

S: Apakah kelebihan Pengepala Tersuai dengan Penyejuk Termoelektrik berbanding bahan cair zon untuk mikro-TEC?

A: Bahan Bi2Te3 tersemperit mempunyai kekuatan mekanikal yang lebih tinggi dan struktur butiran halus, membolehkan penghirisan unsur TEC ultra-nipis (sehingga 0.2 mm) tanpa retak semasa proses pembungkusan tekanan tinggi.

S: Bagaimanakah kami memulakan penilaian reka bentuk tersuai?

J: Sediakan beban haba sasaran anda (Qc), pembezaan suhu yang diperlukan (ΔT), gaya kepungan atau model CAD, julat suhu ambien dan had pemanduan elektrik. Pasukan kejuruteraan kami akan mengira muat terma dan lukisan pengepala yang dicadangkan keluaran.
