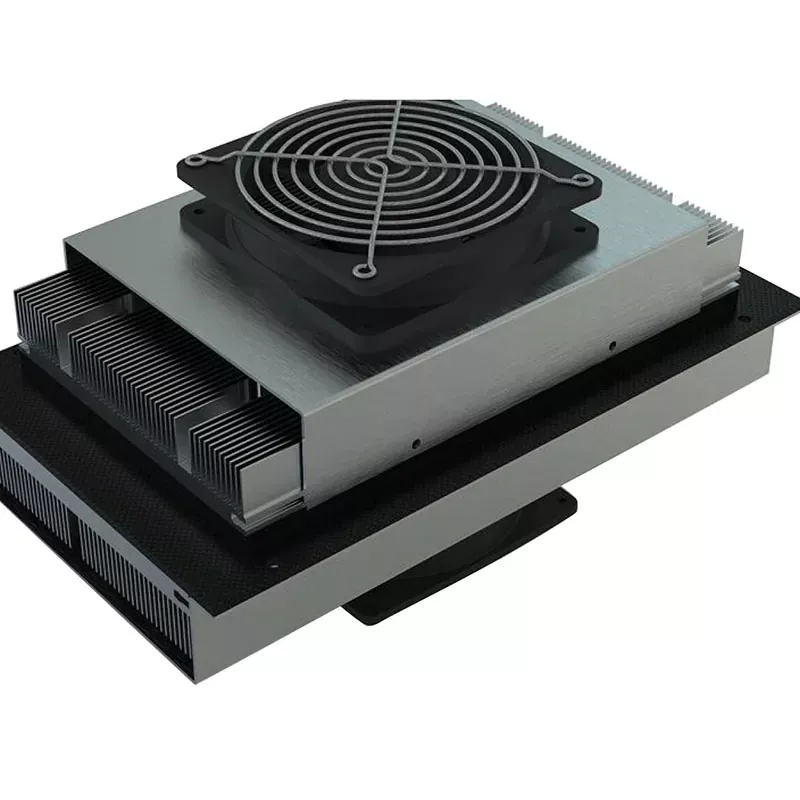

X-meritan Air-to-Air Thermoelectric Cooler Assemblies menyampaikan penyelesaian pengurusan haba keadaan pepejal yang padat dan sangat bersepadu. Dengan menghapuskan pemampat konvensional, saluran penyejuk dan gelung peredaran cecair yang kompleks, pemasangan ini menggunakan penukar haba sisi udara terus dan modul termoelektrik semikonduktor kebolehpercayaan tinggi untuk memudahkan pertukaran haba yang berkesan, memperkemas seni bina peralatan dengan ketara sambil mengelakkan risiko kebocoran.
Memanfaatkan keupayaan penyepaduan menegak X-meritan—menjangkau bahan termoelektrik mentah dan pembangunan komponen teras kepada reka bentuk terma peringkat sistem—setiap pemasangan menjalani pengesahan modul 100%, ujian rintangan AC dan ujian tekanan kitaran suhu yang ketat untuk memastikan kestabilan jangka panjang dan kebolehpercayaan yang tinggi.
Himpunan Penyejuk Termoelektrik Udara-ke-Udara menggunakan modul termoelektrik semikonduktor untuk mencipta perbezaan suhu melalui input kuasa DC. Sistem penyejukan tidak memerlukan pemampat atau litar penyejuk konvensional.
Komponen penyejukan disepadukan ke dalam pemasangan padat dan bukannya bergantung pada unit penyejukan yang berasingan. Struktur ini membantu mengurangkan ruang pemasangan yang diperlukan di dalam atau di sekeliling peralatan elektronik, instrumen dan sistem tertutup.
Tanpa pemampat atau mekanisme penyejukan mekanikal besar yang lain, pemasangan menghasilkan getaran mekanikal yang minimum semasa operasi.
Modul termoelektrik boleh bertukar antara penyejukan dan pemanasan dengan membalikkan arah arus DC. Oleh itu, satu pemasangan pengurusan haba boleh menyokong peraturan suhu merentas keadaan operasi yang berbeza tanpa menambah elemen pemanasan berasingan untuk kawalan suhu dua hala asas.
Kesan termoelektrik bertindak balas terus kepada perubahan dalam input elektrik, membolehkan output terma diselaraskan melalui sistem kawalan. Konfigurasi dengan maklum balas suhu boleh digunakan di mana peralatan memerlukan keadaan suhu terkawal dan boleh berulang.
Himpunan Penyejuk Termoelektrik Udara-ke-Udara memindahkan haba melalui penukar haba bahagian udara dan tidak memerlukan gelung peredaran cecair. Ini menghilangkan keperluan untuk paip penyejuk, pam, takungan, dan sambungan gelung cecair yang berkaitan daripada seni bina penyejukan.
Pemasangan boleh dikonfigurasikan untuk peralatan yang beroperasi pada julat suhu yang luas dari -40°C hingga +85°C. Pemilihan komponen dan konfigurasi pemasangan boleh dipadankan dengan keadaan operasi persekitaran dan peralatan yang dijangkakan.
X-Meritan boleh mengkonfigurasi pemasangan mengikut kapasiti penyejukan, voltan, arus, dimensi, aliran udara, ketepatan kawalan suhu dan keperluan pelekap yang diperlukan. Ini membolehkan unit pengurusan haba dipadankan dengan kekangan mekanikal dan elektrik peralatan sasaran.
|
Parameter |
Spesifikasi |
|
Kapasiti penyejukan |
10W hingga 500W |
|
Voltan kendalian |
DC 12V / 24V / 48V |
|
Arus operasi |
1A hingga 10A |
|
Ketepatan kawalan suhu |
±0.1°C hingga ±1°C (boleh disesuaikan) |
|
Julat suhu operasi |
-40°C hingga +85°C |
|
Isipadu udara (hujung sejuk) |
20 CFM hingga 200 CFM |
|
Tahap bunyi bising |
≤35 dB(A) |
|
Dimensi (L×W×H) |
100×100×50mm hingga 300×300×150mm |
|
Berat badan |
0.5kg hingga 5kg |
Untuk aplikasi yang tidak memerlukan gelung penyejukan cecair, konfigurasi TEC sisi udara boleh memudahkan penyepaduan sistem.
|
Pertimbangan |
Perhimpunan TEC Udara-ke-Udara |
Penyejukan Berasaskan Cecair |
|
Medium pemindahan haba |
Udara |
Cecair |
|
Litar penyejuk |
Tidak diperlukan |
Bergantung pada seni bina sistem |
|
Paip cecair |
Tidak diperlukan |
Diperlukan |
|
Kebimbangan kebocoran |
Tiada litar cecair |
Mesti difikirkan |
|
Pemasangan |
Integrasi langsung sisi udara |
Memerlukan komponen gelung cecair tambahan |
|
Penggunaan biasa |
Lampiran, instrumen, elektronik |
Sistem beban terma yang lebih tinggi dan peralatan yang disejukkan cecair |
|
Kawalan suhu |
Sesuai untuk penyejukan setempat dan terkawal |
Sesuai untuk sistem yang direka di sekitar pemindahan haba cecair |
Seni bina yang sesuai bergantung pada kapasiti penyejukan, fluks haba, keadaan ambien, ruang yang tersedia, aliran udara dan reka bentuk peralatan.
Himpunan Penyejuk Termoelektrik Udara-ke-Udara boleh mengeluarkan haba terkumpul di dalam kabinet luar, peralatan komunikasi dan penutup elektronik. Peredaran udara pada bahagian sejuk mengedarkan penyejukan merentasi kepungan manakala bahagian panas menolak haba terkumpul ke persekitaran sekeliling.
Untuk peralatan makmal yang memerlukan suhu stabil dan gangguan mekanikal yang rendah, penyejukan termoelektrik keadaan pepejal mengelakkan getaran pemampat dan peredaran bahan pendingin. Perhimpunan boleh dikonfigurasikan mengikut keperluan terma instrumen analisis dan penyelidikan.
Komponen sensitif suhu dalam instrumen diagnostik dan perubatan boleh memerlukan keadaan terma terkawal. Konfigurasi TEC udara-ke-udara boleh menyediakan penyejukan atau pemanasan setempat tanpa memasukkan litar cecair ke dalam peralatan.
Pemprosesan semikonduktor, ujian, laser dan peralatan optik boleh mengandungi komponen yang prestasinya berubah mengikut suhu. Pengurusan haba sisi udara berasaskan TEC boleh digunakan di mana penyingkiran haba terkawal dan kestabilan suhu diperlukan.
Sistem kawalan industri, peralatan pemeriksaan dan jentera lain yang beroperasi dalam keadaan persekitaran yang berubah-ubah boleh menggunakan pemasangan untuk menguruskan pengumpulan haba dalaman sambil mengekalkan suhu operasi yang ditetapkan.
Setiap modul Himpunan Penyejuk Termoelektrik Udara-ke-Udara diuji untuk kerintangan elektrik, kekonduksian terma dan pekali Seebeck sebelum pemasangan. Pengujian mengenal pasti sisihan elektrik atau haba sebelum modul memasuki sistem penyejukan siap.
Bahan semikonduktor termoelektrik dinilai untuk sifat elektrik dan haba yang konsisten. Ukuran angka merit digunakan sebagai sebahagian daripada pengesahan prestasi bahan dan modul.
Ujian rintangan AC dilakukan untuk mengesahkan sambungan elektrik dalaman modul termoelektrik. Ujian ini bertujuan untuk mengenal pasti rintangan abnormal yang berkaitan dengan kecacatan simpang pateri.
Modul termoelektrik yang rosak atau tidak aktif disaring sebelum penyepaduan. Modul yang gagal boleh mencipta laluan terma yang tidak berkesan dan mengurangkan perbezaan suhu yang tersedia di seluruh pemasangan.
Perhimpunan yang telah siap menjalani ujian prestasi dan tekanan, termasuk kitaran suhu merentasi julat operasi tertentu. Pengujian menilai integriti mekanikal dan terma pemasangan siap di bawah perubahan suhu berulang.

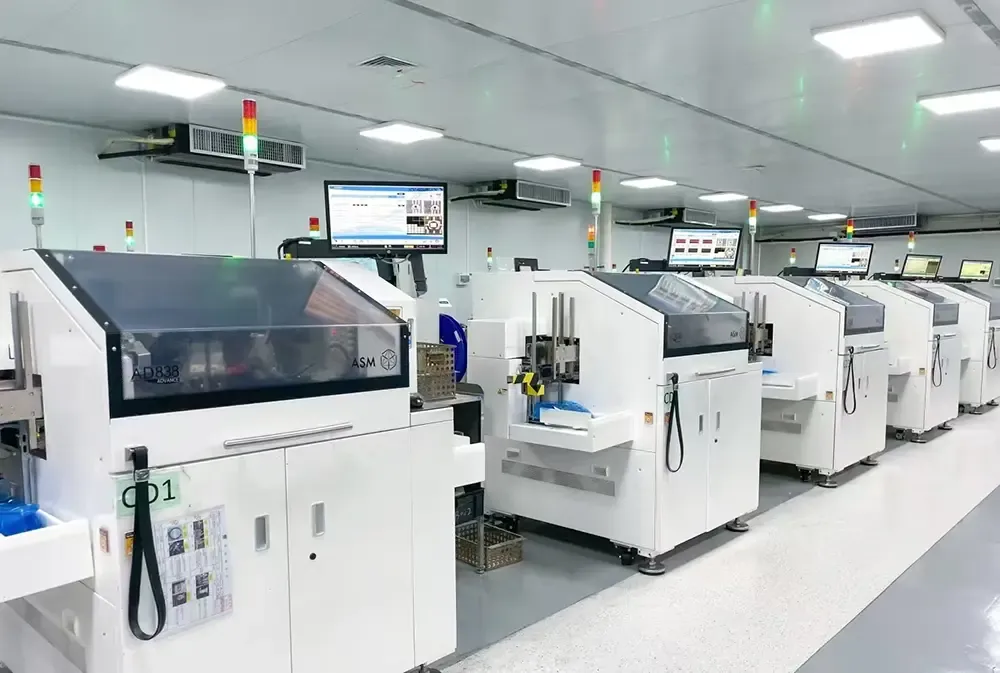

X-Meritan berfungsi merentas bahan termoelektrik, pembangunan komponen teras, reka bentuk pengurusan haba dan pemilihan peringkat sistem. Keupayaan menegak ini membolehkan pemasangan penyejukan dinilai daripada tahap bahan dan modul TEC hingga ke seni bina terma sisi udara.
Syarikat itu menyediakan aplikasi dalam komunikasi gentian optik, peralatan industri dan perubatan, elektronik automotif, elektronik pengguna dan institusi penyelidikan. Skop teknikalnya meliputi pembangunan bahan termoelektrik, penyesuaian komponen, reka bentuk penyelesaian pelesapan haba, dan sokongan pemilihan.
Ia adalah pemasangan pengurusan haba keadaan pepejal yang menggunakan modul termoelektrik untuk memindahkan haba dari satu aliran udara ke aliran udara yang lain. Penukar haba dan kipas menyediakan peredaran udara yang diperlukan pada bahagian sejuk dan panas.
ya. Membalikkan arah arus DC merentasi modul termoelektrik membalikkan arah pemindahan haba, membolehkan pemasangan menyediakan sama ada penyejukan atau pemanasan.
Mulakan dengan beban haba berterusan dan puncak peralatan, kemudian pertimbangkan suhu ambien, suhu sasaran, aliran udara dan kapasiti penolakan haba sisi panas yang tersedia. Keadaan ini harus dinilai bersama apabila memilih pemasangan.
ya. Dimensi, konfigurasi aliran udara, struktur pelekap, keperluan elektrik, dan ciri pemasangan lain boleh dibangunkan mengikut reka bentuk peralatan.
Sediakan kapasiti penyejukan yang diperlukan, suhu ambien, suhu sasaran, ruang pemasangan yang tersedia, bekalan kuasa DC, keadaan aliran udara, persekitaran operasi dan keperluan kawalan suhu. Parameter ini membolehkan konfigurasi pemasangan dinilai terhadap aplikasi sebenar.
Kesesuaian bergantung pada beban haba sebenar, suhu ambien, perbezaan suhu yang diperlukan, aliran udara, dan penolakan haba yang tersedia. Aplikasi yang melebihi kapasiti praktikal konfigurasi TEC sisi udara harus dinilai terhadap seni bina pengurusan terma alternatif.
