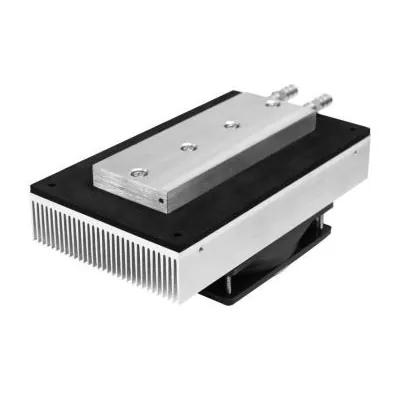

Himpunan Penyejuk Termoelektrik Cecair ke Udara

X-Meritan membangunkan dan mengeluarkan komponen penyejukan termoelektrik. Komponen ini boleh dikonfigurasikan berdasarkan kadar aliran cecair, beban haba, suhu sasaran, ruang pemasangan yang tersedia, dan keperluan pelesapan haba sisi udara. Kami menghasilkan Himpunan Penyejuk Termoelektrik Cecair-ke-Udara, penyelesaian pengurusan haba bersepadu yang menggunakan modul termoelektrik untuk memindahkan haba daripada litar cecair ke udara sekeliling. Sistem ini menyepadukan plat sejuk cecair, penyejuk termoelektrik, radiator dan kipas ke dalam satu komponen, menyediakan kawalan suhu aktif untuk peralatan penyejuk cecair tanpa memerlukan pemampat atau penyejuk.

Ciri-ciri Utama

●Pemindahan Haba cecair ke Udara: Memindahkan haba daripada litar cecair ke udara ambien melalui modul penyejukan termoelektrik dan sink haba yang disejukkan udara.

Kawalan Suhu Aktif: Menyediakan penyejukan dan pemanasan aktif untuk aplikasi yang memerlukan suhu cecair terkawal.

Reka Bentuk Bersepadu: Menggabungkan modul TEC, plat sejuk cecair, sink haba, kipas dan komponen yang berkaitan ke dalam pemasangan terma padat.

Tiada Bahan Penyejuk: Menggunakan penyejukan termoelektrik keadaan pepejal tanpa pemampat atau litar penyejuk.

Getaran Padat & Rendah: Tiada pemampat mekanikal dalam TEC, menjadikan pemasangan sesuai untuk peralatan sensitif dan sistem kekangan ruang.

Konfigurasi Boleh Disesuaikan: Kapasiti penyejukan, dimensi, antara muka cecair, ciri elektrik dan komponen sisi udara boleh disesuaikan mengikut keperluan aplikasi.

Bagaimanakah Pemasangan TEC Cecair-ke-Udara Berfungsi?

Himpunan Penyejuk Termoelektrik Cecair-ke-Udara menggunakan kesan Peltier untuk memindahkan haba dari bahagian cecair ke bahagian udara.

Laluan terma asas ialah:

●cecair → Plat Sejuk → Modul TEC → Sinki Haba → Kipas → Udara Ambien

Apabila kuasa DC digunakan pada modul TEC, haba diserap daripada plat sejuk cecair dan dipindahkan ke sink haba bahagian panas. Kipas kemudian memaksa udara melalui sink haba untuk mengeluarkan haba ke persekitaran sekeliling.

Prestasi penyejukan bergantung pada modul TEC, kadar aliran cecair, antara muka terma, pelesapan haba bahagian panas, suhu ambien dan keadaan operasi elektrik.

Aplikasi

Peralatan Laser & Optik

Digunakan untuk penstabilan suhu sistem laser, komponen optik, dan peralatan optoelektronik penyejuk cecair lain.

Peralatan Makmal

Himpunan Penyejuk Termoelektrik cecair ke Udara sesuai untuk instrumen analisis, sistem kawalan suhu makmal dan peralatan ujian yang memerlukan suhu cecair yang stabil.

Peralatan Perubatan & Diagnostik

Boleh disepadukan ke dalam peralatan perubatan dan diagnostik di mana kawalan suhu cecair padat diperlukan.

Elektronik Perindustrian

Sesuai untuk menyejukkan gelung cecair dalam peralatan elektronik, sistem kawalan, penderia dan peranti industri sensitif haba yang lain.

Sistem Bateri & Tenaga

Boleh digunakan untuk pengurusan terma setempat bagi komponen berkaitan bateri dan sistem lain yang memerlukan penyejukan cecair.

Kawalan Terma Ketepatan

Sesuai untuk aplikasi yang memerlukan suhu cecair terkawal tanpa penyejukan berasaskan pemampat.

Pilihan Penyesuaian

X-Meritan boleh membangunkan Himpunan Penyejuk Termoelektrik Cecair-ke-Udara mengikut keperluan terma dan mekanikal khusus aplikasi.

Penyesuaian boleh termasuk:

● Saiz dan konfigurasi modul TEC

● Kapasiti penyejukan

● Dimensi plat sejuk cecair

● Konfigurasi salur masuk dan keluar cecair

● Keperluan tiub atau pemasangan

● Kadar aliran cecair

● Dimensi sink haba

● Saiz kipas dan aliran udara

● Voltan dan arus kendalian

● Penderia suhu

● Struktur pelekap

● Sambungan elektrik

● Dimensi pemasangan keseluruhan

Pelanggan boleh menyediakan keperluan haba, lukisan kejuruteraan, sampel sedia ada atau spesifikasi peralatan untuk penilaian.

Mengapa Memilih X-Meritan?

Penyelesaian TEC Bersepadu: Modul TEC, plat sejuk cecair, sink haba dan kipas boleh direka bentuk sebagai satu pemasangan terma.

Kepakaran Bahan Termoelektrik: Pembangunan bahan termoelektrik dalaman menyokong konfigurasi TEC khusus aplikasi.

Reka Bentuk Terma Tersuai: Kapasiti penyejukan, aliran cecair, dimensi dan parameter elektrik boleh dipadankan dengan sistem sebenar.

Prototaip kepada Pengeluaran: Sokongan daripada reka bentuk terma dan pembangunan prototaip kepada pengujian dan pengeluaran volum.

Kejuruteraan Berfokuskan Aplikasi: Reka bentuk mempertimbangkan laluan terma yang lengkap daripada memilih modul TEC secara berasingan.

Soalan Lazim

Apakah pemasangan penyejuk termoelektrik yang disejukkan cecair?

Ia adalah pemasangan penyejukan bersepadu yang menggunakan modul termoelektrik untuk memindahkan haba daripada litar cecair ke udara sekeliling. Ia terdiri daripada plat sejuk cecair, modul penyejuk termoelektrik (TEC), radiator penyejuk udara dan kipas.

Apakah perbezaan antara penyejukan TEC yang disejukkan cecair dan penyejukan udara?

Pemasangan TEC yang disejukkan cecair menyejukkan cecair melalui plat sejuk dan menghilangkan haba ke udara sekeliling melalui radiator. Konfigurasi ini sangat berguna apabila sumber haba disambungkan ke litar cecair, atau apabila penyejukan cecair memberikan sentuhan haba yang lebih baik dengan peralatan sasaran.

Bolehkah pemasangan ini menyediakan kedua-dua fungsi penyejukan dan pemanasan secara serentak?

ya. Dengan membalikkan kekutuban modul TEC, arah pemindahan haba boleh diterbalikkan, membenarkan pemasangan yang sama menyediakan sama ada pemanasan atau penyejukan aktif apabila reka bentuk sistem menyokong kawalan suhu dua arah.

Apakah maklumat yang diperlukan untuk reka bentuk tersuai?

Maklumat yang paling berguna termasuk beban haba, jenis cecair, kadar aliran cecair, suhu masuk, suhu sasaran, suhu ambien, ruang pemasangan yang tersedia, bekalan kuasa dan keperluan sambungan. Lukisan atau sampel kejuruteraan juga boleh membantu kami menilai struktur mekanikal.

Bolehkah X-Meritan menyesuaikan sambungan cecair dan radiator?

ya. Sambungan masuk/alur keluar cecair, dimensi plat sejuk, konfigurasi radiator, pemilihan kipas, struktur pelekap dan dimensi pemasangan keseluruhan semuanya boleh disesuaikan untuk disesuaikan dengan aplikasi.
