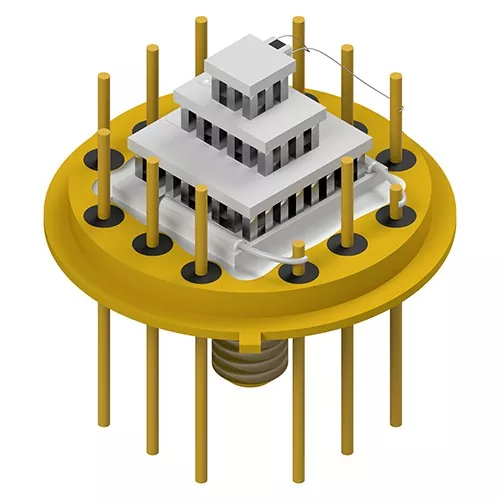

Sebagai pengilang，Perhimpunan Peltier X-meritan menggunakan teknologi termoelektrik semikonduktor untuk memindahkan haba antara bahagian sejuk dan bahagian panas modul.
Perhimpunan Peltier menyepadukan komponen penyejukan termoelektrik dan bahagian pelesapan haba ke dalam satu unit. Struktur ini mengurangkan keperluan untuk komponen penyejukan yang berasingan dan memudahkan pemasangan dalam ruang peralatan yang terhad.
Pemasangan beroperasi melalui teknologi penyejukan termoelektrik semikonduktor tanpa komponen penyejukan berasaskan pemampat. Struktur keadaan pepejal menghilangkan pergerakan penyejukan mekanikal dan mengurangkan getaran dan bunyi operasi.
Modul termoelektrik memindahkan haba terus antara bahagian sejuk dan bahagian panas. Reka bentuk ini membolehkan kawalan suhu setempat untuk komponen elektronik yang memerlukan keadaan terma yang stabil.
Bahagian sejuk menggunakan blok pemindahan haba aluminium atau tembaga untuk mengumpul haba dari kawasan sasaran. Bahagian panas menyepadukan sink haba aluminium dan kipas untuk melepaskan haba yang dipindahkan dan mengekalkan keseimbangan terma pemasangan.
Struktur pemasangan boleh dilaraskan mengikut keperluan pemasangan, termasuk dimensi, konfigurasi TEC, dan antara muka sambungan.
Prestasi Pemasangan Peltier bergantung pada penyelarasan antara elemen penyejukan semikonduktor, bahan pemindahan haba dan struktur mekanikal.
Cip penyejuk termoelektrik adalah komponen teras yang bertanggungjawab untuk pemindahan haba. Apabila arus elektrik melalui bahan semikonduktor, haba diserap pada satu bahagian dan dilepaskan pada bahagian yang bertentangan, mewujudkan kesan penyejukan.
Substrat seramik menyediakan penebat elektrik dan sokongan mekanikal untuk unsur termoelektrik. Mereka juga bertindak sebagai sebahagian daripada laluan pemindahan haba antara cip semikonduktor dan komponen luaran.
gris silikon kekonduksian haba yang tinggi digunakan di antara permukaan sentuhan untuk meningkatkan pengaliran haba dan mengurangkan kehilangan pemindahan haba yang disebabkan oleh jurang permukaan.
Bahagian sejuk menggunakan blok aluminium atau kuprum untuk memindahkan haba daripada komponen yang disejukkan ke modul termoelektrik.
Bahagian panas menyepadukan sink haba aluminium dan kipas untuk mengeluarkan haba yang dipindahkan dari bahagian sejuk dan haba yang dijana semasa operasi.
Skru gred industri atau resin epoksi digunakan untuk mengamankan komponen dalaman dan luaran, mengekalkan kestabilan pemasangan semasa operasi.
Disebabkan oleh struktur padat dan kaedah penyejukan berasaskan semikonduktor, X-meritan Peltier Assembly sesuai untuk peralatan yang memerlukan peraturan suhu setempat dan pemindahan haba terkawal.
|
Medan Permohonan |
Keperluan Kawalan Suhu |
Fungsi Perhimpunan |
|
Komunikasi gentian optik |
Kawalan suhu yang stabil untuk komponen optik |
Memindahkan haba daripada modul optik sensitif |
|
Peralatan perubatan industri |
Struktur penyejukan padat dan bunyi rendah |
Menyediakan peraturan suhu setempat |
|
Elektronik automotif pintar |
Pengurusan terma dalam ruang pemasangan terhad |
Mengeluarkan haba daripada komponen elektronik |
|
Elektronik pengguna |
Penyepaduan penyejukan bersaiz kecil |
Menyokong kawalan haba dalam peranti padat |
|
Instrumen kajian |
Pelarasan suhu semikonduktor terkawal |
Menyediakan penyejukan setempat untuk sistem ujian |
Pembuatan X-meritan meliputi pembangunan bahan termoelektrik, pemprosesan komponen TEC, dan integrasi pemasangan.
Peralatan Pengeluaran: Relau pencelup timah, mesin acuan ayunan getaran, mesin kimpalan, ketuhar, pencetak inkjet, besi pematerian, mesin pendispensan, mesin pengedap automatik, mesin pemotong, mesin pemejalan, peralatan pematerian aliran semula dan mesin pencetak automatik sepenuhnya.
Peletakan Cip Termoelektrik: Sahkan kedudukan cip dan ketepatan pemasangan.
Ikatan Substrat Seramik: Periksa keadaan ikatan antara substrat seramik dan komponen termoelektrik.
Sambungan Memateri: Periksa sambungan pateri untuk kestabilan elektrik dan mekanikal.
Aplikasi Antara Muka Terma: Sahkan liputan gris terma dan keadaan permukaan sentuhan.
Kestabilan Struktur Mekanikal: Periksa kekuatan penetapan dan integriti pemasangan keseluruhan.
Keadaan Sambungan Elektrik: Sahkan status sambungan elektrik.
Ketekalan Struktur: Periksa penjajaran komponen dan keadaan pemasangan.
Keadaan Laluan Pemindahan Haba: Periksa integriti laluan pengaliran haba.
Operasi Penyejukan dan Pelesapan Haba: Sahkan fungsi penyejukan dan operasi pelesapan haba.
Sebelum pemasangan, pastikan permukaan sentuhan rata dan bersih. Sapukan gris haba secara sama rata antara modul dan permukaan sentuhan. Ketatkan skru pengencang sama rata untuk mengelakkan tekanan berlebihan pada substrat seramik.
Bahagian panas harus mempunyai ruang yang mencukupi untuk pelesapan haba. Sentuhan haba yang lemah atau keupayaan pelepasan haba yang tidak mencukupi boleh mengurangkan prestasi penyejukan.
Bahagian sejuk menyerap haba daripada komponen sasaran, manakala bahagian panas membebaskan haba melalui sink haba dan kipas.
Semasa pemasangan:
● Bahagian sejuk bersambung dengan komponen yang memerlukan penyejukan.
● Bahagian panas bersambung dengan struktur pelesapan haba.
● Aliran udara di sekeliling sink haba hendaklah kekal tidak terhalang.
Bekalan kuasa hendaklah sepadan dengan spesifikasi elektrik modul penyejukan termoelektrik yang dipilih.
Pertimbangan yang disyorkan:
● Gunakan bekalan kuasa DC yang stabil.
● Padankan keperluan voltan dan arus dengan spesifikasi modul TEC.
● Elakkan keadaan kuasa yang tidak stabil yang boleh menjejaskan operasi penyejukan.
Penyebab biasa termasuk:
● Kapasiti sink haba tidak mencukupi
● Sentuhan yang lemah antara permukaan pemindahan haba
● Penggunaan gris haba tidak sekata
● Debu menyekat permukaan pelesapan haba
● Pemasangan struktur penyejukan yang tidak betul
Bahagian panas mesti terus membebaskan haba yang dipindahkan. Pengumpulan haba boleh mengurangkan kesan penyejukan.
X-meritan mempunyai keupayaan pembuatan meliputi bahan termoelektrik, komponen TEC, dan pemasangan terma bersepadu. Sistem pengeluaran menyokong proses lengkap daripada pembangunan bahan termoelektrik kepada integrasi Pemasangan Peltier.
● Pembangunan Bahan Termoelektrik: Membangun dan memproses bahan termoelektrik untuk aplikasi komponen TEC.
● Pengeluaran Pemasangan Lengkap: Sepadukan cip termoelektrik, substrat seramik, bahan antara muka haba, blok pemindahan haba, sink haba dan kipas ke dalam pemasangan penyejukan yang telah siap.
● Peralatan Pemprosesan Dalaman: Barisan pengeluaran dilengkapi dengan relau pencelup timah, mesin acuan ayunan getaran, mesin kimpalan, mesin pendispensan, mesin pengedap automatik, peralatan pematerian aliran semula dan peralatan pemasangan lain.
● Pemeriksaan Kualiti Berbilang Peringkat: Kawal proses utama termasuk peletakan cip, ikatan substrat seramik, sambungan pematerian, aplikasi antara muka terma dan pemeriksaan keadaan pemasangan akhir.
● Keupayaan Reka Bentuk Struktur Terma: Membangunkan pemindahan haba dan struktur pelesapan haba mengikut keperluan penyepaduan peralatan yang berbeza.
Pengalaman pengeluaran X-meritan meliputi aplikasi dalam komunikasi gentian optik, peralatan perubatan industri, elektronik automotif pintar, elektronik pengguna, dan instrumen penyelidikan yang memerlukan penyejukan semikonduktor dan kawalan suhu.
