Pengawal Suhu TCB-NA untuk Penyejuk Standard

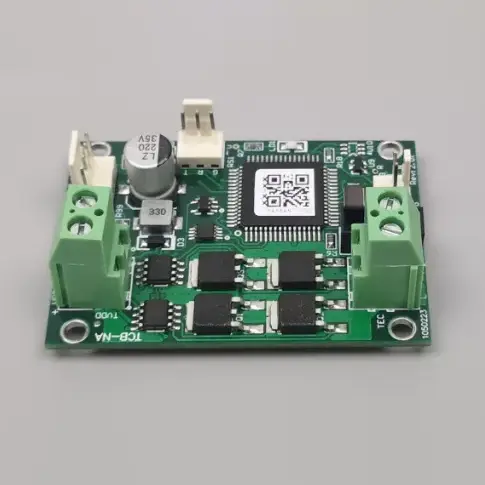

Pengawal Suhu X-Meritan TCB-NA untuk Penyejuk Standard ialah modul kawalan suhu untuk penyejuk termoelektrik standard (TEC), menyokong penyejukan dan pemanasan. Ia memberikan ketepatan kawalan suhu ±0.1°C, arus TEC 0–10A, dan julat kawalan -20°C hingga +100°C.

Dengan antara muka bersiri ASCII standard, penderiaan suhu 10K NTC, dan struktur padat 60 × 42 × 26.5mm, TCB-NA direka bentuk untuk penyepaduan terus ke dalam sistem pengurusan terma industri dan komersial.

Spesifikasi Teknikal

Nilai NTC B boleh disesuaikan. Nilai B yang berbeza mempengaruhi pengukuran suhu mutlak tetapi tidak mengubah ketepatan kawalan asas.

Fungsi Kawalan

Pemanasan dan Penyejukan

Pengawal mengukur suhu melalui sensor NTC dan melaraskan arah TEC mengikut titik set. Ini membolehkan modul yang sama menyediakan pemanasan dan penyejukan tanpa perkakasan kawalan yang berasingan.

Peraturan ON/OFF

Kaedah kawalan ON/OFF direka untuk penyelenggaraan suhu yang stabil dalam aplikasi TEC standard, termasuk diod laser dan peralatan makmal.

Antara Muka Bersiri

Tetapan suhu dan pemantauan masa nyata boleh diuruskan melalui protokol bersiri ASCII. Alat bersiri biasa seperti Windows HyperTerminal boleh digunakan semasa persediaan dan ujian.

Penggera khusus dan isyarat "sedia" memberikan maklum balas status operasi, manakala input penutupan TEC membolehkan sistem hos melumpuhkan operasi TEC apabila perlu.

Padanan Kuasa

Voltan TEC

Padanan voltan adalah penting kerana Pengawal Suhu TCB-NA untuk Penyejuk Standard tidak menyediakan pengehadan voltan keluaran dalaman. Voltan bekalan tidak boleh melebihi voltan terkadar TEC yang disambungkan.

Sebagai contoh, apabila menggunakan TEC 12V, bekalan kuasa sistem harus dipilih dengan sewajarnya.

Riak Kuasa

Operasi pensuisan pengawal boleh meningkatkan riak pada bekalan kuasa pensuisan yang disambungkan. Jika sistem mengandungi papan lain yang sensitif kepada bunyi elektrik atau EMI, bekalan kuasa yang berasingan untuk pengawal mungkin lebih baik.

Prestasi Suhu

Julat Sensor

10K NTC yang disambungkan menyokong julat ukuran tertentu dari -30°C hingga +147°C, manakala kawalan suhu aktif ditentukan daripada -20°C hingga +100°C.

Ketepatan

Ketepatan kawalan suhu dan ketepatan suhu yang ditetapkan adalah kedua-duanya ±0.1°C. Prestasi sistem sebenar juga boleh dipengaruhi oleh toleransi NTC, peletakan penderia, sentuhan terma, ciri TEC, pelesapan haba dan keadaan ambien.

Untuk aplikasi yang memerlukan kestabilan suhu yang ketat, ujian harus dilakukan dengan TEC akhir, sensor, beban dan struktur mekanikal.

Kawasan Permohonan

Diod Laser

Pengawal boleh mengekalkan persekitaran terma yang stabil untuk sistem diod laser di mana suhu secara langsung mempengaruhi prestasi operasi.

Peralatan Makmal

Ia sesuai untuk instrumen makmal yang memerlukan pemanasan dan penyejukan termoelektrik standard dengan peraturan suhu yang stabil.

Sistem Perindustrian

Peralatan industri boleh menggunakan modul untuk kawalan TEC tujuan umum di mana pemasangan padat, komunikasi bersiri dan kecekapan kos adalah penting.

Perkakas Pintar

Seni bina berorientasikan kos menjadikan pengawal sesuai untuk pembuatan perkakas pintar dan aplikasi volum lain yang memerlukan kawalan suhu standard.

TCB-NA atau TCB-NE?

TCB-NA sesuai apabila projek mengutamakan kawalan suhu standard dan kecekapan kos. Untuk aplikasi yang memerlukan pengurusan tenaga yang lebih maju atau fungsi kawalan suhu peringkat lebih tinggi, siri TCB-NE mungkin lebih sesuai.

Pemilihan hendaklah berdasarkan voltan TEC, arus, suhu sasaran, keperluan kawalan, kecekapan dan seni bina sistem.

Keperluan Perolehan

Sebelum membuat pesanan, pembeli hendaklah mengesahkan voltan terkadar TEC, arus maksimum, voltan bekalan kuasa, suhu sasaran, ketepatan yang diperlukan, spesifikasi NTC, keperluan komunikasi dan persekitaran operasi.

X-Meritan mengendalikan kilangnya sendiri di China, meliputi pemasangan PCB dan penentukuran akhir. Pasukan kejuruteraannya boleh menyediakan sokongan teknikal untuk pemadanan voltan TEC, pengurusan riak kuasa dan keperluan konfigurasi. Inventori komponen standard dan logistik luar negara menyokong perolehan OEM dan volum.

Nota Pemasangan

Bekalan kuasa mestilah serasi dengan penarafan TEC. Melebihi voltan TEC boleh menyebabkan beban komponen kerana Pengawal Suhu TCB-NA untuk Penyejuk Standard tiada pengehadan voltan keluaran dalaman.

Spesifikasi semasa 0–10A hendaklah dinilai bersama TEC, pendawaian, penyambung dan bekalan kuasa. Pelesapan haba yang betul juga diperlukan untuk sistem termoelektrik yang lengkap.

Apabila menyambungkan elektronik sensitif lain kepada bekalan kuasa pensuisan yang sama, periksa prestasi riak dan EMI sebelum penyepaduan sistem akhir.

Soalan Lazim

Apakah voltan TEC yang boleh disokong oleh TCB-NA?

Pengawal menyokong voltan TEC dari 5V hingga 27V. Voltan TEC mestilah sama atau lebih tinggi daripada voltan bekalan papan. Oleh kerana TCB-NA tidak mempunyai had voltan keluaran dalaman, bekalan kuasa tidak boleh melebihi voltan undian TEC.

Apakah arus TEC maksimum?

Pengawal Suhu TCB-NA untuk Penyejuk Standard menyokong julat arus TEC 0–10A. Arus operasi sebenar hendaklah dipilih mengikut penarafan TEC, beban haba, pendawaian, penyambung dan kapasiti bekalan kuasa.

Bolehkah pengawal menyediakan kedua-dua pemanasan dan penyejukan?

ya. Seni bina kawalan dwiarah membolehkan TEC beroperasi dalam kedua-dua mod pemanasan dan penyejukan, membolehkan untuk mengekalkan suhu sasaran dalam keadaan persekitaran yang berubah-ubah.

Apakah penderia suhu yang digunakan oleh pengawal?

Konfigurasi standard menggunakan NTC 10K dengan nilai B lalai sebanyak 3950. Nilai B boleh disesuaikan mengikut keperluan aplikasi. Julat ukuran yang ditentukan ialah -30°C hingga +147°C, dengan julat kawalan -20°C hingga +100°C.

Bagaimanakah TCB-NA boleh dikawal atau dipantau?

Pengawal menggunakan antara muka bersiri ASCII standard untuk tetapan suhu dan pemantauan masa nyata. Ia juga menyediakan isyarat status penggera dan "sedia" dan input penutupan TEC untuk penyepaduan dengan sistem kawalan hos.
