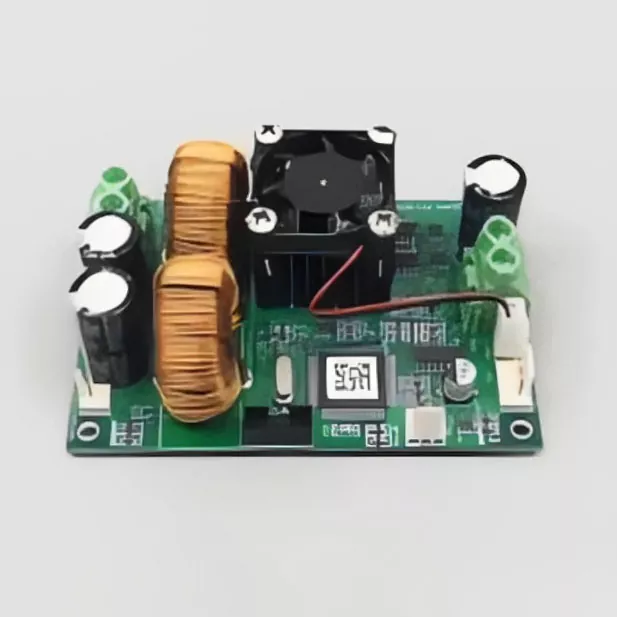

Pengawal Suhu TCB-NE dengan Kepersisan Tinggi

Pengawal Suhu TCB-NE dengan Ketepatan Tinggi daripada pengilang X-meritan direka bentuk untuk mengawal modul penyejuk termoelektrik (TEC) melalui maklum balas suhu masa nyata dan kawalan gelung tertutup.

Pengawal menggabungkan pemacu kuasa TEC, pengukuran suhu, algoritma kawalan dan fungsi komunikasi pada satu platform PCB. Termistor 10K NTC menyediakan maklum balas suhu, manakala algoritma kawalan PID secara berterusan melaraskan kuasa output TEC mengikut perbezaan antara suhu yang diukur dan nilai sasaran yang telah ditetapkan.

Pemacu jambatan H bersepadu mengawal arah arus TEC, membolehkan kedua-dua operasi penyejukan dan pemanasan dengan modul termoelektrik tunggal. Antara muka RS-232 membenarkan sambungan dengan komputer, pengawal terbenam, dan peralatan automatik untuk konfigurasi parameter, pemantauan suhu dan kawalan status operasi.

Spesifikasi Teknikal

Bagaimanakah Pengawal Suhu TCB-NE Berfungsi?

TCB-NE beroperasi melalui proses kawalan suhu gelung tertutup.

Termistor 10K NTC mengukur suhu komponen terkawal dan menghantar data maklum balas kepada pengawal. Algoritma PID membandingkan suhu yang diukur dengan suhu sasaran dan mengira pelarasan output TEC yang diperlukan.

Pemacu jambatan H mengawal arah dan magnitud arus TEC:

● Arah arus positif membolehkan operasi penyejukan.

● Arah arus terbalik membolehkan operasi pemanasan.

● Pelarasan PWM mengawal output kuasa TEC mengikut keperluan terma.

Melalui pelarasan maklum balas berterusan, pengawal mengekalkan kestabilan suhu di bawah perubahan keadaan ambien dan beban terma.

Ciri-ciri Utama

Pemacu TEC H-Bridge untuk Penyejukan dan Pemanasan Dwi Arah

TCB-NE menyepadukan seni bina pemacu TEC jambatan H untuk mengawal arah semasa tanpa litar pensuisan kekutuban luaran.

Fungsi utama termasuk:

● Kawalan arus TEC dwiarah untuk operasi pemanasan dan penyejukan.

● Sokongan untuk modul TEC dengan rintangan elektrik 4Ω hingga 40Ω.

● Sambungan terus antara pengawal dan modul TEC.

● Pensuisan arah arus elektronik melalui litar pemacu bersepadu.

Reka bentuk jambatan H membolehkan satu modul TEC menyediakan kedua-dua pengurangan suhu dan fungsi peningkatan suhu.

Peraturan Suhu Gelung Tertutup PID

Pengawal Suhu TCB-NE dengan Ketepatan Tinggi menggunakan maklum balas suhu dan algoritma PID untuk mengekalkan keadaan suhu pratetap.

Fungsi kawalan termasuk:

● Maklum balas suhu masa nyata melalui penderia NTC 10K.

● Pelarasan parameter PID untuk beban terma yang berbeza.

● Mod kawalan HIDUP/MATI untuk aplikasi penukaran suhu yang mudah.

● Pelarasan output PWM daripada 0-100% kitaran tugas untuk peraturan kuasa TEC.

Sistem kawalan gelung tertutup mengimbangi sisihan suhu dengan melaraskan output TEC secara automatik.

Antara Muka Komunikasi RS-232

TCB-NE menyediakan komunikasi RS-232 melalui penyambung DB9 untuk kawalan dan pemantauan luaran.

Ciri komunikasi termasuk:

● Protokol arahan ASCII.

● 9600-115200 bps pemilihan kadar baud.

● Bacaan suhu dan konfigurasi parameter melalui arahan bersiri.

● Sambungan dengan PC, pengawal terbenam dan sistem ujian automatik.

Antara muka bersiri membolehkan penyepaduan ke dalam sistem kawalan suhu boleh atur cara.

Reka bentuk PCB padat

Pengawal menyepadukan pemanduan TEC, pengesan suhu, pemprosesan kawalan dan litar komunikasi ke dalam pemasangan PCB padat.

Ciri reka bentuk termasuk:

● Pemacu TEC bersepadu dan litar kawalan.

● Mengurangkan komponen elektronik luaran.

● Jejak PCB 60mm × 42mm yang menjimatkan ruang.

● Sesuai untuk peralatan pengurusan haba terbenam.

Keupayaan Pengilangan

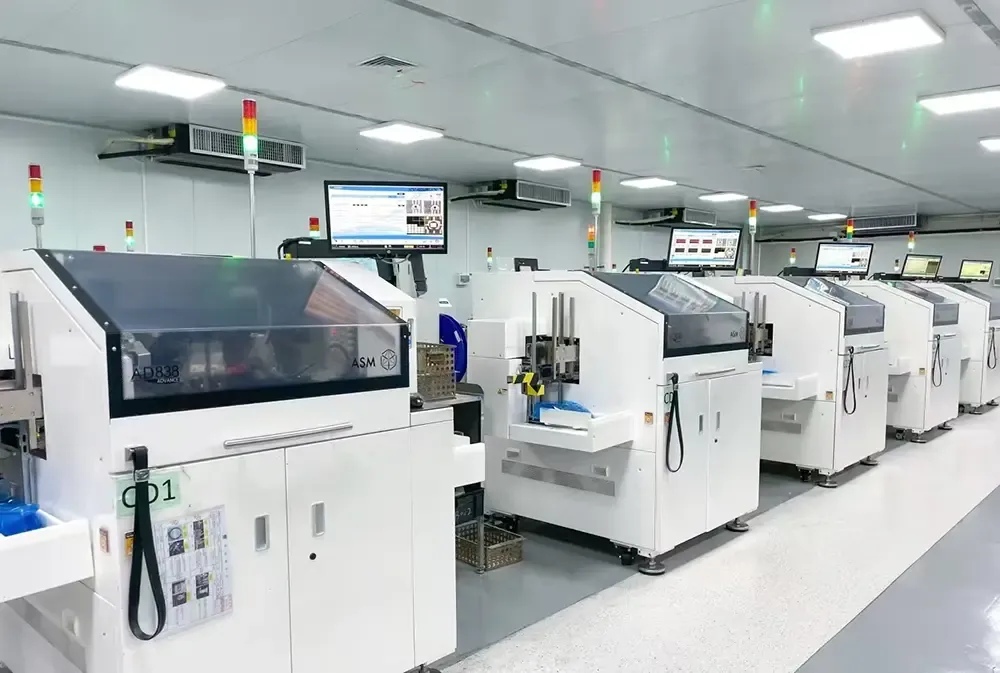

X-meritan mengeluarkan papan pengawal suhu TCB-NE menggunakan proses pemasangan PCB termasuk:

● Peletakan komponen SMT automatik.

● Proses pematerian aliran semula untuk pemasangan PCB.

● Proses pendispensan dan pengawetan automatik untuk perlindungan komponen.

● Ujian fungsi kawalan suhu dan prestasi komunikasi.

Pilihan penyesuaian termasuk:

● Parameter termistor NTC tersuai.

● Titik set suhu diubah suai.

● Pelarasan konfigurasi komunikasi.

● Penyesuaian antara muka perkakasan.

Aplikasi

Peralatan Komunikasi Gentian Optik

TCB-NE digunakan untuk penstabilan haba modul laser, transceiver optik dan komponen optik sensitif suhu yang lain.

Kawalan suhu membantu mengekalkan kestabilan panjang gelombang optik dan konsistensi operasi dalam sistem optik berasaskan TEC.

Alat Perubatan dan Makmal

Pengawal Suhu TCB-NE dengan Ketepatan Tinggi menyokong instrumen analisis, peralatan ujian dan sistem makmal yang memerlukan persekitaran suhu terkawal.

Aplikasi biasa termasuk modul terkawal suhu, peralatan pengukuran dan platform penyelidikan.

Elektronik Automotif

TCB-NE boleh disepadukan ke dalam sistem elektronik automotif yang memerlukan pengurusan haba penderia optik, modul elektronik dan komponen sensitif suhu.

Sistem Pengujian dan Penyelidikan Semikonduktor

Pengawal ini sesuai untuk platform ujian semikonduktor yang memerlukan peraturan suhu boleh atur cara, kitaran haba dan kawalan suhu berasaskan maklum balas.

Panduan Integrasi Pengawal Suhu TCB-NE

TCB-NE boleh diintegrasikan ke dalam sistem pengurusan terma TEC melalui sambungan berikut:

Sambungan Modul TEC

Terminal keluaran TEC bersambung terus ke modul termoelektrik untuk kawalan pemanasan dan penyejukan.

Pemasangan Penderia Suhu

Termistor 10K NTC dipasang berhampiran komponen terkawal untuk memberikan maklum balas suhu masa nyata.

Sambungan Komunikasi Hos

Antara muka RS-232 bersambung dengan PC, mikropengawal atau sistem kawalan automatik untuk tetapan suhu dan pelarasan parameter.

Integrasi Sistem

Pengawal boleh digabungkan dengan:

● modul TEC.

● Sinki haba dan struktur terma.

● Peranti optik.

● Instrumen makmal.

● Platform ujian elektronik.

Soalan Lazim

Bolehkah TCB-NE mengawal kedua-dua pemanasan dan penyejukan?

ya. TCB-NE menggunakan pemacu TEC jambatan H yang membalikkan arah semasa, membenarkan satu modul TEC beroperasi dalam kedua-dua mod penyejukan dan pemanasan.

Apakah arus TEC yang disokong oleh TCB-NE?

Pengawal menyokong arus keluaran TEC dari 0A hingga 10A dengan julat voltan TEC 5V hingga 27V.

Apakah penderia suhu yang digunakan oleh TCB-NE?

Penderia suhu standard ialah termistor 10K NTC dengan nilai B lalai sebanyak 3950. Nilai B lain boleh disesuaikan mengikut keperluan aplikasi.

Apakah antara muka komunikasi yang disediakan oleh TCB-NE?

Pengawal menggunakan antara muka RS-232 dengan penyambung DB9 dan menyokong arahan komunikasi ASCII pada kadar baud dari 9600 hingga 115200 bps.

Apakah aplikasi yang menggunakan Pengawal Suhu TCB-NE dengan Ketepatan Tinggi?

Pengawal digunakan dalam sistem pengurusan haba berasaskan TEC termasuk peralatan komunikasi optik, instrumen makmal, sistem ujian semikonduktor, dan aplikasi kawalan suhu elektronik.
